| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-2203-0020 |

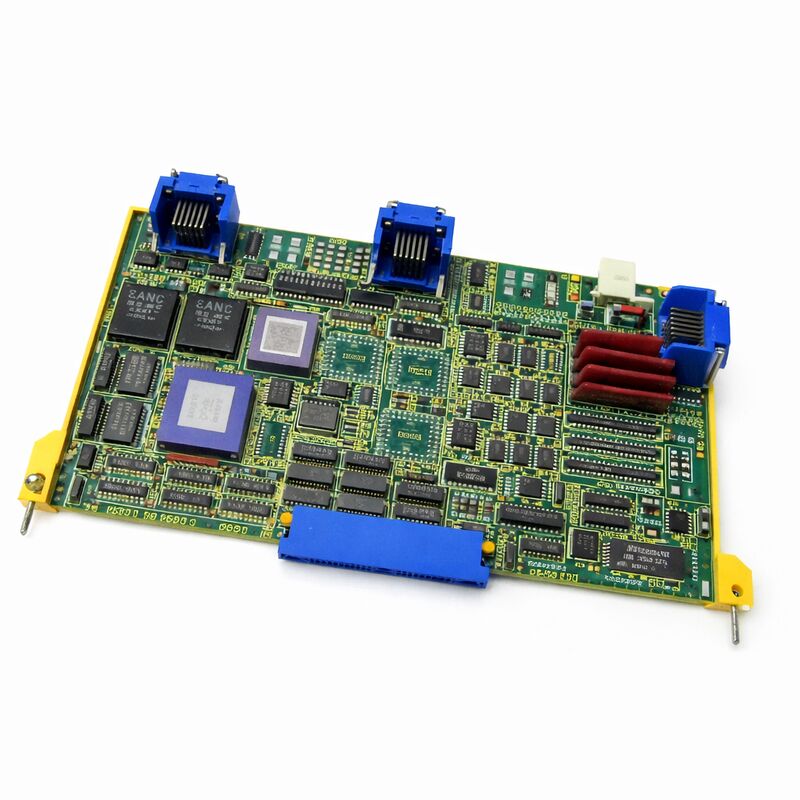

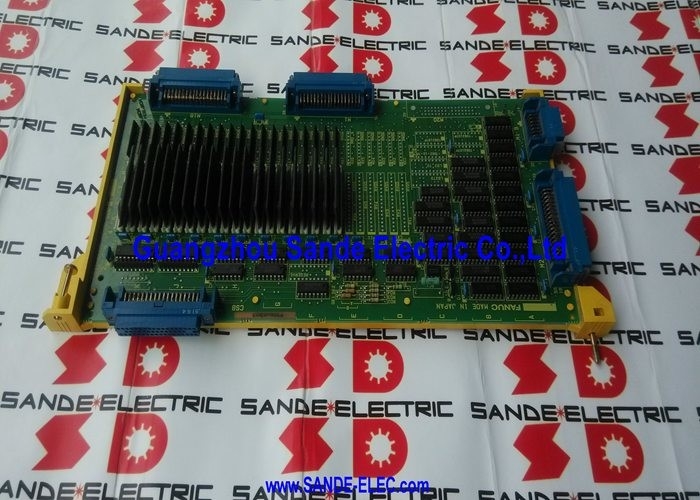

Número de Pieza: A16B-2203-0020
Fabricante: FANUC Corporation (Japón)
Tipo de Producto: PCB de Interfaz de Servo de 3/4 Ejes (Interfaz Tipo B)
Serie de Placa: A16B-2203
Descripción: PCB — Interfaz Tipo B de 4 Ejes, Controles 0/0C; PCB de Interfaz Tipo B, 3/4 Ejes
El A16B-2203-0020 es la PCB de interfaz de servo de 3/4 ejes con interfaz Tipo B para los controladores CNC Serie 0 y 0-C de FANUC. Es la placa de control de ejes que conecta la placa maestra CNC 0-C a los módulos amplificadores de servo digitales de la serie Alpha, permitiendo el movimiento de ejes controlado por servo en hasta cuatro ejes de la máquina.
La placa está diseñada específicamente para la interfaz de servo Tipo B — la versión en la que la retroalimentación del codificador del codificador de pulsos del servomotor regresa a través de la unidad de servoaccionamiento en lugar de directamente al controlador CNC.
La Serie 0-C fue una de las plataformas CNC más exitosas comercialmente que FANUC produjo.
Alimentó una enorme gama de máquinas herramienta — centros de torneado en configuración 0-TD, centros de mecanizado en 0-MD, centros de torneado de doble torreta en 0-TTD, y variantes adicionales para aplicaciones de rectificado, electroerosión por hilo y punzonadoras.
La arquitectura de placas modulares del 0-C permitió a los fabricantes de máquinas configurar el controlador con precisión según los requisitos de su máquina, y la placa de ejes fue uno de los elementos configurables centrales — diferentes placas de ejes admitían diferentes tipos de interfaz y recuentos de ejes para que coincidieran con el sistema de amplificador de servo específico instalado.
El A16B-2203-0020 pertenece a la generación de actualización de placas de ejes 0-C — la versión de arquitectura de 32 bits que reemplazó a las tarjetas de ejes anteriores de 16 bits y permitió el uso de los servoaccionamientos de la serie Alpha de FANUC con interfaz Tipo B.
La placa complementaria de 2 ejes para máquinas más pequeñas (o para agregar los dos primeros ejes a una configuración de 4 ejes) es la A16B-2203-0021.
| Parámetro | Valor |
|---|---|
| Número de Pieza | A16B-2203-0020 |
| Fabricante | FANUC Corporation |
| Tipo de Producto | PCB de Interfaz de Servo de 3/4 Ejes |
| Serie de Placa | A16B-2203 |
| Tipo de Interfaz | Tipo B (retroalimentación del codificador a través del servoaccionamiento) |
| Número de Ejes | 3 o 4 |
| Arquitectura | 32 bits |
| Sistemas Compatibles | Serie 0/0-C — 0-MD, 0-TD, 0-TTD |
| Accionamientos Compatibles | Serie Alpha con interfaz Tipo B |
| Origen | Japón |
| Temperatura de Operación | 0 – 55°C |
| Temperatura de Almacenamiento | –20 – 60°C |
| Estado | Descontinuado por el Fabricante |
La serie 0 de FANUC utilizó dos tipos principales de interfaz de servo para la generación de accionamientos Alpha: Tipo A y Tipo B. Comprender la diferencia es esencial para obtener la placa de ejes correcta.
En la interfaz Tipo A, el cable de retroalimentación del codificador va desde el codificador de pulsos del servomotor de regreso a la placa de ejes del controlador CNC. La placa de ejes procesa las señales del codificador directamente y calcula la posición del eje. En la interfaz Tipo B, el cable del codificador termina en la unidad de servoaccionamiento.
La unidad de accionamiento procesa las señales del codificador internamente y comunica los datos de posición al CNC digitalmente a través de un enlace serie.
La placa de ejes del controlador CNC recibe los datos de posición a través de esta ruta serie en lugar de directamente del codificador.
El Tipo B es el más moderno de los dos — las señales del codificador permanecen dentro del gabinete del accionamiento y se procesan en el accionamiento, donde el entorno eléctrico está mejor controlado.
La interfaz Tipo B también admite codificadores de posición absoluta de forma más natural, ya que la batería para la retención de posición absoluta se encuentra en el servoaccionamiento en lugar de en el CNC.
El A16B-2203-0020 es la placa de ejes que implementa esta comunicación serie Tipo B entre la placa maestra 0-C y los accionamientos Alpha.
El A16B-2203-0020 admite configuraciones de máquina de 3 y 4 ejes. El número de ejes se determina por los parámetros de configuración de la máquina y el número de servoaccionamientos conectados. Una máquina de 3 ejes — típica para un centro de mecanizado vertical estándar con ejes X, Y y Z — utiliza tres de los cuatro canales de la placa.
Una máquina de 4 ejes — para un centro de mecanizado con un cuarto eje rotatorio, o un centro de torneado con ejes auxiliares — utiliza los cuatro.
Los ejes específicos asignados a cada posición de conector en la placa se definen por el cableado del fabricante de la máquina y la configuración de parámetros del CNC.
Al reemplazar la placa, esta disposición de cableado y los parámetros asociados deben conservarse exactamente.
En la arquitectura de controlador distribuido Serie 0-C, la placa maestra es el procesador central al que se conectan todas las demás placas. La placa de ejes es una de las placas periféricas esenciales — sin ella, el controlador no puede comunicarse con los servoaccionamientos y no es posible ningún movimiento de eje.
La placa maestra envía comandos de posición de eje a la placa de ejes; la placa de ejes los traduce al protocolo serie Tipo B que entienden los accionamientos Alpha.
Cuando falla el A16B-2203-0020, las alarmas de servo suelen aparecer en todos los ejes simultáneamente — porque todos los canales de ejes comparten la placa de ejes común.
Esto contrasta con una falla de amplificador de servo de un solo eje, donde solo el eje afectado muestra una alarma. Las alarmas simultáneas en todos los ejes son un indicador de diagnóstico que apunta a la placa de ejes en lugar de a los servoaccionamientos individuales.
P1: Aparecieron alarmas de servo en todos los ejes simultáneamente después de un evento de energía. Se han inspeccionado los servoaccionamientos y sus conexiones y no están dañados. ¿Es el A16B-2203-0020 la falla?
Las alarmas de servo simultáneas en todos los ejes después de un evento de energía, con accionamientos y conexiones confirmados como buenos, implican fuertemente la placa de ejes. La placa es común a todos los canales de ejes — una falla en su lógica, fuente de alimentación o circuito de interfaz afecta a todos los ejes a la vez.
Vuelva a insertar la placa en los conectores de la placa maestra y limpie los contactos. Si las alarmas persisten, el reemplazo de la placa es la acción apropiada.
P2: La máquina tiene accionamientos con interfaz Tipo B pero la placa de ejes de reemplazo disponible es para Tipo A. ¿Funcionará como sustituto?
No. Las placas de ejes Tipo A y Tipo B implementan arquitecturas de retroalimentación de servo fundamentalmente diferentes. Una placa Tipo A no puede comunicarse con accionamientos de interfaz Tipo B, y viceversa.
El tipo de interfaz de la placa de ejes debe coincidir con el tipo de interfaz de los servoaccionamientos instalados.
Instalar el tipo de interfaz incorrecto producirá códigos de alarma de servo inmediatamente al intentar el movimiento del eje.
P3: Después de instalar un reemplazo A16B-2203-0020, los ejes se mueven pero con un comportamiento de servo ruidoso e inestable. Los parámetros se han restaurado. ¿Qué es probable que esté mal?
La inestabilidad del servo después de un reemplazo de placa con parámetros restaurados generalmente indica una de dos cosas: los valores de los parámetros de servo específicos de la configuración de la placa de ejes (configuraciones de ganancia, constantes de retroalimentación) no se capturaron completamente en la copia de seguridad, o la versión del firmware en la nueva placa difiere de la original y requiere valores de parámetros diferentes para una operación estable.
Revise los parámetros de servo específicos para cada eje contra los valores documentados del fabricante de la máquina y confirme que la revisión del firmware de la placa coincide con la original.
P4: El A16B-2203-0020 se conecta a la placa maestra Serie 0-C. ¿Es compatible con placas maestras de las series 0-D o 0-F?
El A16B-2203-0020 está diseñado específicamente para la arquitectura del controlador de la generación 0-C. Las placas maestras 0-D y 0-F pueden usar las mismas o diferentes especificaciones de placa de ejes dependiendo del modelo y configuración exactos.
Verifique el número de pieza exacto de la placa maestra contra la documentación de compatibilidad de FANUC antes de asumir la interoperabilidad entre generaciones.
Diferentes generaciones pueden usar la misma placa de ejes en algunas configuraciones y placas diferentes en otras.
P5: Solo el tercer y cuarto eje muestran alarmas mientras que el primer y segundo eje funcionan normalmente. Se han intercambiado los accionamientos y se confirman como buenos. ¿Implica esto el A16B-2203-0020?
Las alarmas de ejes parciales — donde algunos ejes son normales y otros no — son menos típicas de una falla de la placa de ejes, ya que la placa procesa todos los ejes a través de lógica compartida.
Los patrones de falla parciales apuntan más comúnmente a una sección específica del circuito de interfaz de la placa, o al cableado y conectores que sirven a los ejes afectados.
Verifique los pines del conector y los cables específicamente para el tercer y cuarto eje.
Si el patrón de falla parcial persiste con cableado confirmado como bueno, la sección relevante del A16B-2203-0020 tiene una falla localizada y el reemplazo de la placa es apropiado.
