| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-2200-0390 |
Número de la parte:A16B-2200-0390: el número de personas a las que se refiere el apartado 1 del presente artículo
El fabricante:Corporación FANUC (Japón)
Tipo de producto:Interfaz de circuito impreso de eje servo
Sistemas CNC compatibles:El valor de las emisiones de CO2 de los vehículos de la serie FANUC 0-C, 0-D, 0-F será el valor de las emisiones de CO2 de la serie FANUC 0-C, 0-D, 0-F.

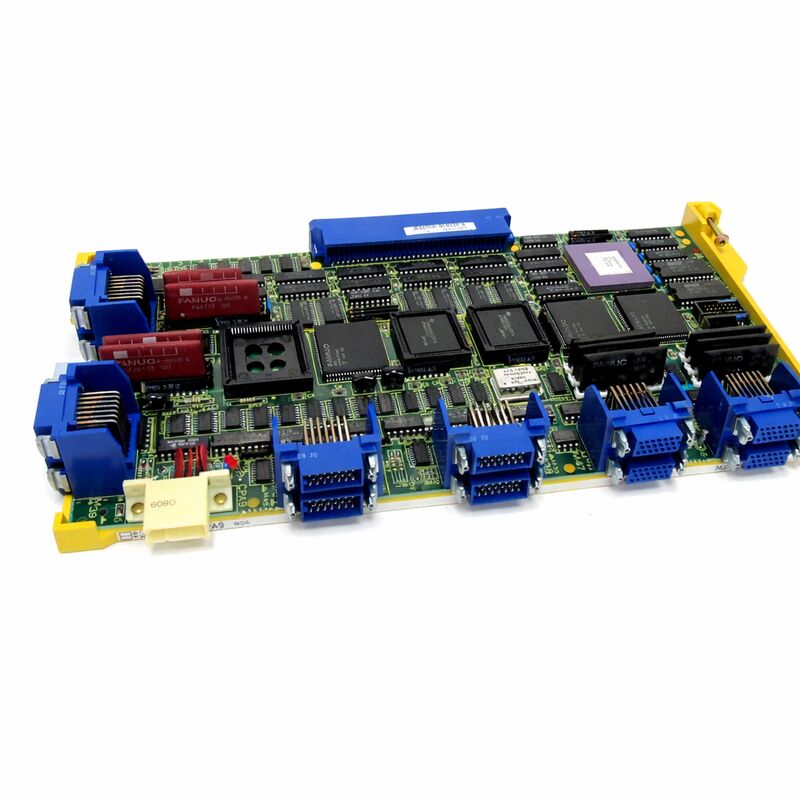

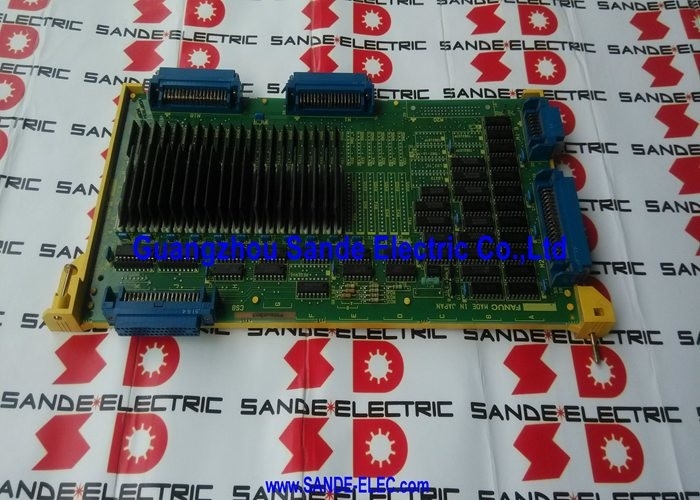

El A16B-2200-0390 es una placa de circuito impreso de la serie FANUC 0-C con interfaz de eje servo, que proporciona un control en serie de 3 o 4 ejes para máquinas herramientas CNC que ejecutan el modelo FANUC Zero C (0-MC, 0-TC,0-GC) y las familias de control 0-D y 0-F relacionadas.
This board pairs with the later 32-bit masterboard in the 0-C system and is responsible for handling the servo axis command and feedback interface between the CNC control and the connected Alpha series servo amplifiers.
El A16B-2200-0390 utiliza la configuración de interfaz serie Tipo A
Las señales de posición y velocidad viajan a través del enlace serial de alta velocidad entre el amplificador y la tarjeta del eje.
La placa cubre hasta cuatro servoejes simultáneos, apoyando configuraciones de máquinas estándar desde simples tornos de dos ejes hasta centros de mecanizado de cuatro ejes.
La serie 0-C de FANUC fue una de las plataformas CNC más utilizadas de FANUC durante la década de 1990 alimentó una enorme cantidad de máquinas-herramienta en centros de torneado, centros de mecanizado, molinos,y aplicaciones de máquinas dedicadas en todo el mundo.
Muchas de estas máquinas siguen siendo productivas en las instalaciones hoy en día, lo que convierte a la A16B-2200-0390 en una de las piezas de repuesto de la Serie 0 más buscadas en el mercado de repuestos CNC.
| Parámetro | Valor |
|---|---|
| Número de la parte | A16B-2200-0390: el número de personas a las que se refiere el apartado 1 del presente artículo |
| Fabricante | Corporación FANUC |
| Tipo de producto | Interfaz de circuito impreso de eje servo |
| Sistemas compatibles | El valor de las emisiones de CO2 de los vehículos de la serie FANUC 0-C, 0-D, 0-F será el valor de las emisiones de CO2 de la serie FANUC 0-C, 0-D, 0-F. |
| Número de ejes | 3 o 4 ejes |
| Tipo de interfaz | Tipo A (retroalimentación de codificadores P en serie a través de un amplificador) |
| Amplificadores compatibles | Las series FANUC Alpha (digitales, en serie) |
| Compatibilidad con el husillo | Interfaces de eje digital/serial OC, OD, OF |
| País de origen | Japón |
El sistema CNC FANUC Serie 0-C utilizaba una arquitectura de plano trasero modular.
El tablero de eje, el A16B-2200-0390, estaba situado junto al tablero maestro y manejaba el circuito de control de servo en tiempo real para los ejes de la máquina.
Cada eje controlado por el A16B-2200-0390 recibe un comando de posición de la CPU principal cada ciclo de interpolación.
La placa de eje convierte estos comandos en el formato de comunicación en serie apropiado para el servoamplificador Alpha conectado.
El amplificador cierra el circuito de corriente y impulsa el motor.que compara la posición real con la posición comandada y calcula el siguiente error.
Esta arquitectura servo de circuito cerrado es lo que da a las máquinas CNC su precisión de posicionamiento.
El A16B-2200-0390 es la placa en el bucle que hace que funcione para las máquinas Serie 0-C.
El A16B-2200-0390 fue diseñado específicamente para interactuar con los servoamplificadores de la serie Alpha de FANUC, los tipos de módulos Alpha SVU y Alpha SVM que eran estándar en las configuraciones de máquinas 0-C.
La interfaz de tipo A significa que la retroalimentación del codificador viaja a través del módulo del amplificador en lugar de ser encaminada por separado.
Esto simplificó el cableado en las máquinas de la Serie 0-C en comparación con los tipos de interfaz FANUC anteriores.
La placa es compatible con todas las configuraciones de husillo 0-C/0-D/0-F, incluido el husillo digital en serie y la interfaz analógica del husillo en las instalaciones más antiguas.
Esta amplia compatibilidad significa que el A16B-2200-0390 puede servir como una placa de reemplazo en una amplia gama de variantes de máquinas 0-C sin preocuparse por los desajustes de la interfaz del husillo.
Cuando el A16B-2200-0390 falla en una máquina Serie 0-C, el síntoma más común es una alarma de servo en uno o más ejes.
La pantalla CNC muestra un código de alarma típicamente una alarma de servo de la serie 300 o 400 en el sistema de alarma 0-C indicando un fallo de servocomunicación o un desbordamiento de error de posición.
El código de alarma específico, combinado con los ejes afectados, ayuda a aislar si el fallo está en la tarjeta del eje, el amplificador, el motor o el cable de retroalimentación.
Si varios ejes muestran alarmas servo simultáneas después de un evento de alimentación o sin antecedentes de problemas de ejes individuales,el A16B-2200-0390 es el principal sospechoso es el elemento común en todos los ejes controlados.
Las alarmas de eje individuales que apuntan a un canal son más propensas a ser fallas del amplificador o del motor, pero la tarjeta de eje aún debe comprobarse después de descartar otras causas.
P1: La máquina de la serie 0-C muestra alarmas de servo en todos los ejes simultáneamente después de un ciclo de potencia. ¿Es la A16B-2200-0390 la causa probable?
Las alarmas simultáneas en todos los ejes después de un evento de energía sugieren fuertemente un fallo en la placa del eje común en lugar de fallas individuales del amplificador o del motor,que son estadísticamente poco probables que ocurran simultáneamente.
Antes de reemplazar el A16B-2200-0390, compruebe el asiento del conector del plano trasero, verifique la fuente de corriente continua de 24 V al mando y confirme que se establecen los voltajes del enlace de corriente continua del amplificador Alpha.
Si todas las condiciones de alimentación son correctas y las alarmas persisten en todos los ejes, la fuente de fallo más probable es la A16B-2200-0390.
P2: ¿Se puede intercambiar directamente la tarjeta A16B-2200-0390 con otra tarjeta del eje 0-C, o requiere cambios de parámetros después de la instalación?
La placa de eje en sí misma no contiene parámetros de servo, que se almacenan en la SRAM con batería del CNC en la placa principal de la CPU.
La sustitución de la placa de repuesto A16B-2200-0390 por una placa de repuesto correctamente combinada no requiere la introducción de los parámetros del servo, siempre que la placa de repuesto sea del mismo tipo y de la misma revisión.Siempre comprobar que la revisión del tablero y el recuento de ejes coinciden con el original.
Después de la instalación, realizar una comprobación de encendido estándar y confirmar que todos los ejes se encuentran correctamente antes de devolver la máquina a la producción.
P3: ¿Cuál es la diferencia entre una placa de eje tipo A como la A16B-2200-0390 y una placa de eje tipo B?
La diferencia clave es el enrutamiento de retroalimentación del codificador.Las placas de tipo A reciben retroalimentación de posición a través del servoamplificador. La señal del codificador viaja a través del módulo del amplificador y de regreso a la tarjeta del eje a través de un enlace serial..
Las placas de tipo B reciben retroalimentación directamente del codificador del motor al CNC, evitando el amplificador para la señal de retroalimentación.
El A16B-2200-0390 es de tipo A, diseñado para amplificadores Alpha que incorporan la retroalimentación del codificador P. El uso del tipo de interfaz incorrecto resulta en errores de comunicación de servo y alarmas de eje.
P4: La máquina tiene una configuración de 4 ejes, pero solo 3 ejes muestran fallas de alarma. ¿Podría el A16B-2200-0390 seguir siendo defectuoso?
Si los canales defectuosos no comparten ningún otro componente común con los canales de trabajo.el tablero del eje es sospechoso.
La inspección física de la placa puede revelar un componente defectuoso en el circuito del canal afectado.
En la práctica, el reemplazo de la placa es a menudo más eficiente que la reparación a nivel de componente, particularmente para una placa más antigua de una generación CNC descontinuada.
P5: ¿La A16B-2200-0390 todavía está disponible nueva en FANUC, o sólo a través del mercado de repuestos?
El A16B-2200-0390 sirve a la serie FANUC 0-C, que se produjo principalmente hasta la década de 1990.la disponibilidad de nuevos paneles para los modelos más antiguos de la serie 0 varía.
El mercado de repuestos activo empresas especializadas en reparación CNC es típicamente la fuente más confiable para esta placa, ofreciendo unidades reparadas, probadas y de cambio con garantía.
Antes de ordenar, confirme la revisión de la placa instalada, ya que las revisiones tardías pueden no intercambiarse con las revisiones tempranas sin ajustes de parámetros.
