| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-2200-0371 |

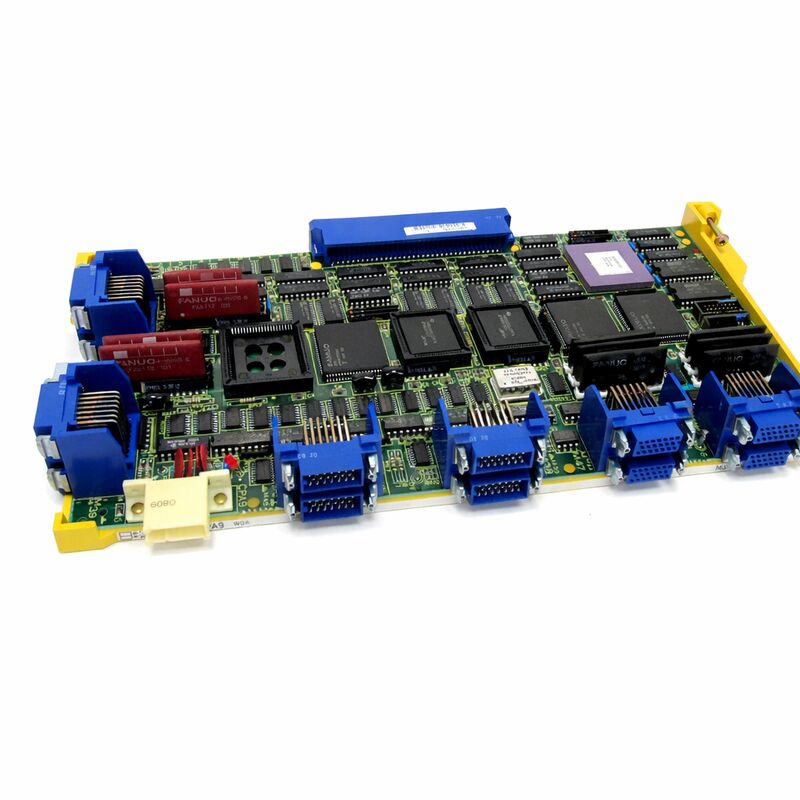

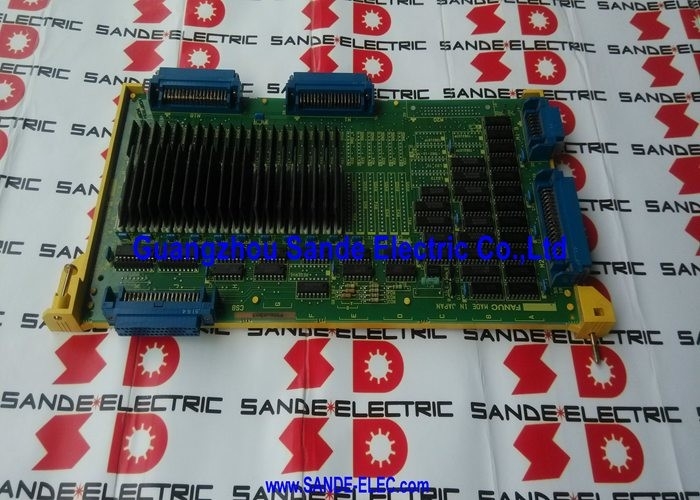

Número de pieza: A16B-2200-0371
Fabricante: FANUC Corporation (Japón)
Tipo de producto: Módulo de Placa de Circuito Impreso de Control CNC
Serie de la placa: A16B-2200
Aplicación: Sistemas de control CNC FANUC — automatización de máquinas herramienta
La A16B-2200-0371 es una placa de circuito impreso de la serie A16B-2200 de FANUC, una familia de placas de control CNC que abarca módulos de control de ejes, placas de comunicación e interfaz, placas de memoria y gráficos, y varias placas de funciones que sirven a la gama de controladores CNC FANUC desde la Serie 15 hasta las generaciones C y D de la serie 0.
Esta serie se produjo durante uno de los períodos más productivos de la ingeniería CNC de FANUC, cuando la empresa equipaba a la industria mundial de máquinas herramienta con controladores capaces de manejar la complejidad del mecanizado multieje moderno, la comunicación de servomandos en serie y la automatización de máquinas basada en PMC.
La serie A16B-2200 cubre placas específicas de función que se conectan al bus de expansión del controlador junto con la placa maestra o principal de la CPU. Cada placa de la serie tiene una función definida: algunas manejan la comunicación de alta velocidad entre el CNC y los servomandos digitales; otras gestionan las señales de E/S entre el controlador y el cableado de campo de la máquina; otras se encargan del almacenamiento de memoria, el procesamiento gráfico o la comunicación con dispositivos externos.
La función específica que cumple la A16B-2200-0371 la posiciona dentro de la configuración del controlador para la que fue diseñada.
| Parámetro | Valor |
|---|---|
| Número de pieza | A16B-2200-0371 |
| Fabricante | FANUC Corporation |
| Tipo de producto | Módulo de Placa de Circuito Impreso de Control CNC |
| Serie de la placa | A16B-2200 |
| Aplicación | Sistemas de control CNC y máquinas herramienta FANUC |
| Origen | Japón |
| Temperatura de funcionamiento | 0 – 55 °C |
| Temperatura de almacenamiento | −20 – 60 °C |
| Humedad | 75% HR máx. (sin condensación) |
| Condición disponible | Nuevo (excedente) / Reformado / Reparado |
La serie A16B-2200 es la generación de placas CNC asociada con las plataformas de la Serie 15 y las contemporáneas de la serie 0 de FANUC, un período en el que FANUC estaba haciendo la transición de sistemas servo analógicos a digitales, introduciendo la comunicación de ejes en serie y construyendo la arquitectura de hardware para el mecanizado multieje de alto rendimiento que la industria demandaba cada vez más.
Dentro de esta serie, la variedad funcional es sustancial. Las placas de ejes de la familia A16B-2200 gestionan los ciclos de actualización del servo: reciben comandos de posición de la interpolación del CNC y los traducen a las señales PWM o en serie que necesitan los amplificadores de servo.
Otras placas de la serie sirven a la interfaz de la máquina: manejan las entradas y salidas discretas que conectan el controlador con los solenoides hidráulicos de la máquina, los interruptores de límite, los mecanismos de cambio de herramienta y el panel del operador.
Las placas de comunicación proporcionan interfaces RS-232C y otras interfaces serie para la transferencia de programas y la operación DNC.
La A16B-2200-0371 aporta su función específica a este ecosistema.
El papel de la placa dentro de la arquitectura del controlador al que sirve es lo que la distingue de otras placas de la serie, y la correspondencia de la placa correcta con la configuración correcta del controlador es el requisito fundamental para cualquier reemplazo.
Las placas de la serie A16B-2200 son componentes heredados, ya no en producción actual, pero aún esenciales para miles de máquinas herramienta que operan en todo el mundo. Las máquinas construidas alrededor de las plataformas CNC de la Serie 15 y 0-C/0-D durante sus años de producción representan importantes inversiones de capital que sus propietarios pretenden mantener en servicio. La electrónica de control, no la estructura mecánica, suele limitar la vida útil de estas máquinas.
La cadena de suministro del mercado de repuestos para las placas de la serie A16B-2200 está bien establecida. Las unidades excedentes probadas de controladores desmantelados están disponibles en proveedores especializados de piezas CNC.
Los servicios profesionales de reacondicionamiento, que incluyen el reemplazo de condensadores, la limpieza de contactos y las pruebas funcionales en un sistema CNC representativo, extienden considerablemente la vida útil. La reparación a nivel de placa aborda fallas de componentes específicos. Entre estas opciones, la mayoría de las placas de la serie A16B-2200 pueden mantenerse funcionales mientras la máquina a la que sirven continúe produciendo.
La identificación de la placa correcta requiere el número de pieza exacto de la etiqueta de la placa instalada.
La serie A16B-2200 contiene muchas variantes, y las placas que parecen físicamente similares pueden cumplir funciones completamente diferentes en el controlador. Los números de pieza que difieren incluso en un solo dígito no son intercambiables.
Una placa fallida de la serie A16B-2200 produce alarmas en el área funcional que sirve. Una falla de la placa de ejes produce alarmas de servo. Una falla de la placa de E/S produce errores de comunicación de E/S.
Una falla de la placa de memoria puede impedir que el controlador se inicialice por completo. Identificar el código de alarma y su categoría de alarma (servo, PMC, E/S, sistema) es el primer paso para aislar qué placa en el controlador requiere atención.
Antes de reemplazar la placa sospechosa, vuelva a colocarla y limpie los contactos de su conector.
Una fracción significativa de las fallas aparentes de la placa son en realidad problemas a nivel de conector.
Si al volver a colocarla se elimina la falla, no es necesario reemplazar la placa. Si la falla persiste y si hay una placa sustituta confirmada como buena disponible para una prueba de intercambio, esta es la forma más definitiva de confirmar que la falla está en la placa y no en el bus de expansión o en los circuitos conectados.
P1: La alarma del CNC apunta a una falla en el área funcional que sirve la A16B-2200-0371. ¿Cómo confirmo que la placa es la fuente de la falla antes de pedir un reemplazo?
Comience por volver a colocar la placa y limpiar los contactos de su conector de borde. Vuelva a probar. Si la alarma persiste, consulte el manual de mantenimiento del controlador para identificar los puntos de prueba en la placa y los procedimientos de diagnóstico asociados con la alarma específica.
Si una placa equivalente confirmada como buena está disponible para una sustitución temporal, la prueba de intercambio confirma o descarta definitivamente la placa como fuente de la falla.
Si no, y se han eliminado todas las demás causas, proceda con el reemplazo.
P2: Se instaló una A16B-2200-0371 reformada. La alarma original se eliminó, pero apareció una alarma diferente inmediatamente. ¿Qué indica esto?
Una alarma nueva y diferente después del reemplazo de la placa que elimina la alarma original generalmente significa una falla secundaria que fue enmascarada por la original, o una desalineación de parámetros/configuración entre la placa de reemplazo y el controlador.
Verifique si la placa de reemplazo tiene la revisión de hardware correcta. Revise la documentación de la nueva alarma.
Si la nueva alarma se relaciona con un problema de configuración o parámetros, aborde primero los parámetros.
P3: ¿Cómo se debe almacenar una A16B-2200-0371 de repuesto?
El embalaje antiestático es esencial: las placas de circuito impreso desnudas son vulnerables a daños por descarga electrostática durante el almacenamiento. Mantenga la placa en un entorno con temperatura estable y baja humedad. Evite los ciclos de temperatura. Etiquete claramente con el número de pieza, la revisión y la fecha de almacenamiento.
Inspeccione anualmente cualquier signo de corrosión o deterioro de los componentes.
Para el almacenamiento a largo plazo, las pruebas periódicas de encendido confirman que la placa permanece funcional.
P4: La máquina tiene 25 años y la A16B-2200-0371 ya no está disponible en FANUC. ¿Cuáles son las opciones para obtener un reemplazo?
El mercado independiente de repuestos CNC es la fuente principal de placas obsoletas de la serie A16B-2200.
Los proveedores especializados tienen existencias excedentes probadas de máquinas desmanteladas, ofrecen servicios de intercambio y, en muchos casos, pueden realizar reparaciones a nivel de placa.
Algunos proveedores también ofrecen modernizaciones de CNC a nivel de sistema que reemplazan todo el conjunto del controlador con hardware moderno equivalente, una opción que elimina por completo la preocupación por la disponibilidad de placas heredadas, aunque a un costo inicial más alto.
P5: El CNC se reinicia ocasionalmente sin mostrar ningún código de alarma. La fuente de alimentación se ha confirmado como buena. ¿Podría ser responsable la A16B-2200-0371?
Los reinicios inexplicables sin códigos de alarma a menudo son causados por voltajes de suministro marginales que llegan a la placa, ya sea de una fuente de alimentación que está dentro de las especificaciones en condiciones normales pero marginal bajo carga, o de un condensador de desacoplo degradado en la propia placa que permite que las caídas de voltaje transitorias interrumpan momentáneamente la lógica de la placa.
Mida el voltaje de suministro en los conectores de entrada de alimentación de la placa, no solo en la salida de la fuente.
Si el voltaje es estable en la fuente pero no en la placa, el conector o un condensador del lado de la placa es la causa probable.
