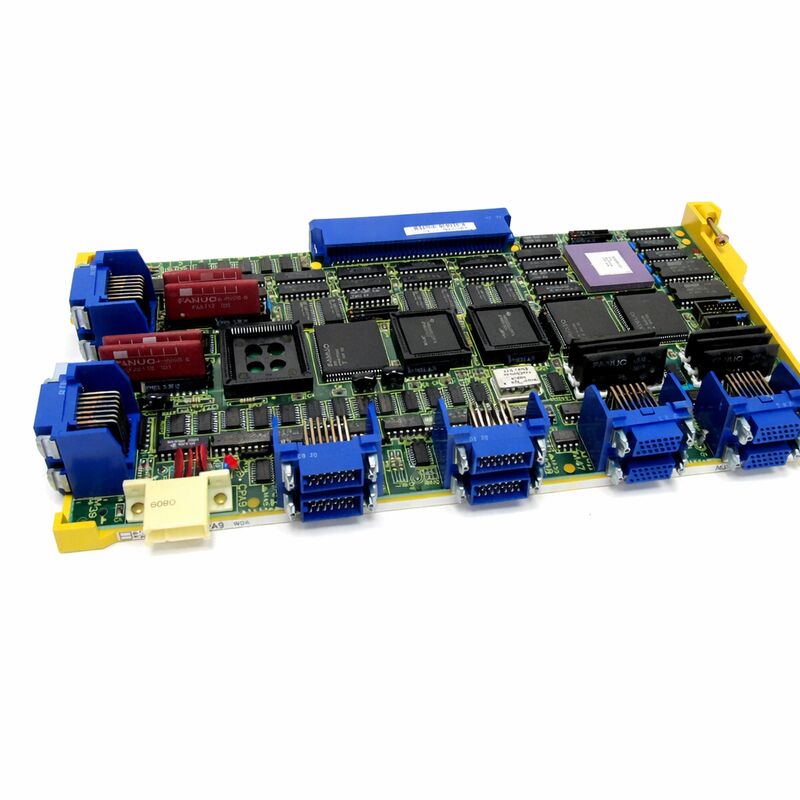

FANUC A16B-2200-0360 | Tarjeta de eje digital 3/4: control FANUC 0-C de 32 bits / 40 MHz / plataformas 0C, 0D, 0F

La plataforma FANUC 0-C: donde vive esta tarjeta

La Serie 0-C de FANUC fue la plataforma CNC compacta de 32 bits de FANUC para máquinas herramienta pequeñas y medianas hasta la década de 1990, que cubría tornos, centros de mecanizado y rectificadoras construidos según las especificaciones de control 0C, 0D y 0F. La generación 0-C introdujo el procesamiento de 32 bits en la arquitectura CNC compacta de FANUC, y la A16B-2200-0360 es una de las tarjetas de control de ejes que hizo que esa arquitectura funcionara.

En el diseño modular 0-C, la placa maestra maneja el procesamiento CNC general, mientras que las tarjetas de eje dedicadas administran los bucles de movimiento del servo y del husillo. El A16B-2200-0360 maneja hasta 3 o 4 ejes digitales; el recuento específico depende de la configuración de ejes original de la máquina. A 40 MHz, pertenece al extremo más capaz del rango de tarjetas del eje 0-C; la velocidad de procesamiento determina qué tan apretados se ejecutan los servobucles y qué tan rápido responde la tarjeta a los comandos del eje.

Las máquinas construidas sobre esta plataforma todavía están en producción activa a nivel mundial. Cuando falla la tarjeta de eje en uno de estos CNC, la sección de movimiento disminuye y la máquina no puede funcionar. El A16B-2200-0360 es el reemplazo similar correcto que restaura la configuración original del eje sin cambios en el software de control o el cableado.

Especificaciones clave

Tres especificaciones, una decisión de selección

"3/4 eje"- el alcance del recuento de ejes. Esta tarjeta controla 3 o 4 ejes servo/husillo digitales simultáneamente. Una tarjeta de 2 ejes o una tarjeta de eje analógica de la misma familia A16B-2200 sirve para diferentes posiciones y no es un sustituto.

"32 bits 0-C"— la generación de control. Esta tarjeta coincide con la arquitectura de la placa maestra 0-C. No es compatible con las generaciones de CNC 0i, 16i o 18i i-Series, ni con las plataformas anteriores 0-A o 0-B de 8 bits.

"40MHz"- la clase de procesamiento. Dentro de la serie A16B-2200, las tarjetas con diferentes velocidades de reloj ofrecen diferentes niveles de rendimiento. La designación de 40 MHz es parte de la identidad de la tarjeta y debe coincidir con las especificaciones de la tarjeta instalada original.

Antes de realizar el pedido: cinco controles

Confirmar un A16B-2200-0360 de reemplazo con la máquina instalada toma menos de cinco minutos y elimina los errores de pedido más comunes:

1. Lea la etiqueta de la tarjeta instalada— confirme A16B-2200-0360 exactamente, incluido el sufijo completo. Las variantes adyacentes del A16B-2200 pueden tener un aspecto similar y al mismo tiempo cumplir funciones diferentes.
2. Confirmar el control 0-C de 32 bits— verificar que el CNC de la máquina sea de la generación 0-C (no 0i, 16i ni ninguna otra serie).
3. Confirmar tarjeta de eje digital (no analógica)— la plataforma 0-C utilizó tarjetas de eje tanto digitales como analógicas en diferentes configuraciones.
4. Separe el fallo de la tarjeta del eje del fallo del amplificador— si el patrón de falla se limita a la ruta de control del eje (las alarmas apuntan a la capa de cálculo del bucle del servo en lugar de a un módulo de accionamiento específico), la tarjeta del eje es la probable sospechosa.
5. Verifique si hay problemas con tarjetas adyacentes— en la arquitectura 0-C, la placa maestra y la tarjeta de eje se comunican estrechamente; verifique que la placa maestra esté funcionando normalmente antes de reemplazar la tarjeta del eje.

Preguntas frecuentes

P1: ¿Qué significa la designación 3/4? ¿Es esta una tarjeta de 3 o 4 ejes?

La tarjeta admite hasta 4 canales de ejes digitales. En máquinas configuradas para 3 ejes corre 3 canales; en máquinas de 4 ejes funciona 4. La asignación específica de ejes depende de la instalación original de la máquina. No es necesario cambiar la tarjeta entre configuraciones de 3 y 4 ejes: el recuento de ejes se establece en los parámetros del CNC.

P2: ¿El A16B-2200-0360 es compatible con los controles FANUC 0i-C o 16i?

No. Esta tarjeta es específica para la plataforma FANUC 0-C de 32 bits. Los controles CNC de la serie i 0i, 16i, 18i y relacionados utilizan una arquitectura diferente y series de tarjetas de ejes diferentes. La serie A16B-2200 no se instala de forma cruzada en los controles de la serie i.

P3: La máquina emite una alarma en todos los ejes controlados simultáneamente. ¿Podría ser este el A16B-2200-0360?

Las alarmas simultáneas en todos los ejes apuntan a la capa de control del eje común: el A16B-2200-0360 es el principal sospechoso. Antes de reemplazar la tarjeta, verifique también los voltajes de suministro de energía entregados a la tarjeta del eje y verifique que la placa maestra no esté generando fallas aguas arriba que se propaguen a la tarjeta del eje.

P4: ¿Se puede utilizar como reemplazo el A16B-2200-0360 de una máquina 0-C diferente?

Sí, siempre que lleve el mismo número de pieza A16B-2200-0360 y se haya confirmado su funcionamiento antes de retirarlo de la máquina donante. La tarjeta no almacena parámetros específicos de la máquina; los parámetros del CNC se guardan en la SRAM de la unidad de control. Después de instalar el reemplazo, los parámetros no se ven afectados y no es necesario volver a ingresarlos, siempre que el módulo SRAM esté intacto.

P5: El A16B-2200-0360 está descontinuado. ¿Cómo se obtiene una unidad confiable?

A través del mercado de posventa de FANUC 0-C: especialistas en piezas CNC de FANUC heredadas y distribuidores excedentes probados. Solicite confirmación de que la unidad fue probada en un sistema CNC 0-C en vivo, no solo inspeccionada visualmente. Se requiere embalaje seguro contra ESD para envío y almacenamiento. Para las máquinas que todavía ejecutan controles de 0-C en producción, tener una tarjeta de eje de repuesto en el sitio es una precaución práctica: una falla de la tarjeta de eje detiene la máquina por completo sin solución alternativa.
