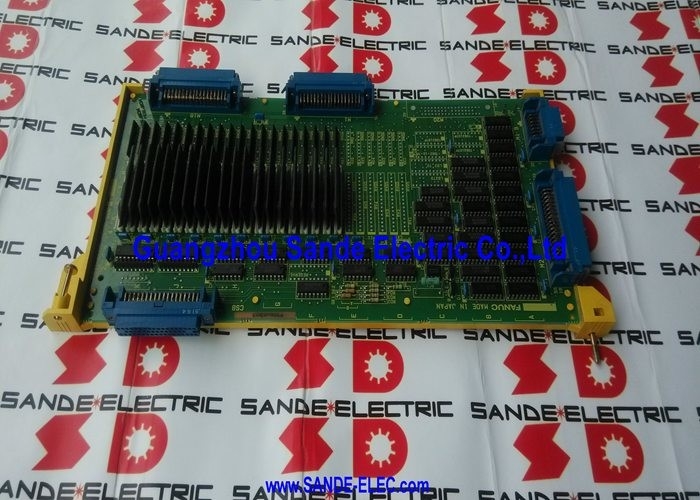

A16B-2200-0090 FANUC Serie 15 / 150 4 canales de control de eje digital de la tarjeta 6058 / 6066 Interfaz de conducción / PWM / 15-MA / 15-TA / Hasta 16 Ejes

FANUC Serie 15 CNC de alto recuento de ejes para máquinas complejas

La FANUC Serie 15 (y su variante 150) fue la plataforma CNC insignia de FANUC para máquinas herramientas complejas de eje alto durante su era de producción.,La serie 15 fue diseñada específicamente para máquinas con un alto número de ejes grandes centros de mecanizado con palets y mesas giratorias, centros de torneado de varios husillos, células de fabricación flexibles,máquinas y aparatos de producción para componentes aeroespaciales o de ingeniería pesada.

La A16B-2200-0090 es una de las placas de control de eje que hace posible esta capacidad de eje alto.el mando construye su número de ejes en grupos de 4 hasta 16 ejes totales cuando se instalan cuatro tableros.

Especificaciones clave

Escalable hasta 16 ejes Construir el sistema

Una sola A16B-2200-0090 proporciona 4 canales de eje. La arquitectura de la Serie 15 de FANUC permite que coexistan varias placas de eje en el mismo CNC:

Cuatro ejes:Un A16B-2200-0090 una configuración compacta de 15A para un centro de mecanizado de 4 ejes.

8 ejes:Dos tableros ­ un centro de mecanizado de 4 ejes con un eje rotativo de paletas y ejes lineales adicionales.

12 ejes:Tres tablas adecuadas para centros de torneado de varios ejes o máquinas con tablas giratorias y cabezas de configuración compleja.

16 ejes:Cuatro tablas ­ la configuración máxima, utilizada en máquinas herramienta muy grandes y complejas, como los sistemas de mecanizado flexibles multipaleta o las secciones de las máquinas de transferencia dedicadas.

Las placas en una configuración de varias tarjetas funcionan de forma independiente pero dentro del mismo marco de comando y retroalimentación de CNC. Cada placa maneja sus propios 4 ejes;el CNC coordina todas las placas simultáneamente a través del sistema de registro BASE.

Escenarios de aplicación

Fallo del eje del centro de mecanizado de 4 ejes:Un centro de mecanizado FANUC 15-MA desarrolla una alarma de eje en uno de sus cuatro ejes de servo.Reemplazo restaura el canal de eje defectuoso.

Mantenimiento de las máquinas de transferencia de 16 ejes:Una gran máquina de transferencia utiliza cuatro placas A16B-2200-0090 para controlar 16 estaciones de mecanizado simultáneamente.El tablero fallido se reemplaza sin perturbar las otras tres tablas o sus ejes.

Preguntas frecuentes

P1: ¿Puede el A16B-2200-0090 controlar servo accionamientos digitales de la Serie 15 distintos de los 6058 y 6066?

El A16B-2200-0090 está diseñado específicamente para las servoacciones digitales de las series FANUC 6058 y 6066.Las nuevas series de servo accionamiento FANUC (Alpha, Alpha-i, Beta-i) utilizan diferentes interfaces de comunicación (tipo A, tipo B o FSSB) y no son compatibles con el A16B-2200-0090.

P2: ¿Qué es BASE 0, BASE 1 y BASE 2 en la arquitectura de tableros de eje Serie 15?

BASE 0, 1 y 2 son registros de comandos de memoria compartida en el bus interno de la Serie 15 CNC. La CPU principal escribe comandos de incremento de posición en estos registros cada ciclo de interpolación.El A16B-2200-0090 lee el registro BASE apropiado para cada uno de sus 4 ejes y traduce los datos de comando en señales de accionamiento PWMEsta arquitectura de mapeo de memoria permite que la CPU y la placa de eje intercambien comandos sin comunicación directa de procesador a procesador.

P3: ¿Cómo se configuran las asignaciones de canales de eje cuando se utilizan varias placas A16B-2200-0090?

En una configuración de varias placas de la serie 15, a cada placa A16B-2200-0090 se le asigna un número de eje base mediante la configuración de parámetros y la posición física de la placa en el CNC.El primer tablero maneja los ejes 1 ¢ 4, el segundo maneja los ejes 5?? 8, y así sucesivamente.Los parámetros de asignación de ejes están configurados en la tabla de parámetros de ejes de la CNC. Cambiar estos parámetros incorrectamente puede resultar en que los ejes se asignen a la placa incorrecta., causando errores de control.

P4: ¿Es el A16B-2200-0090 adecuado para los sistemas de la serie 15-B o 15-C?

El A16B-2200-0090 está confirmado para los sistemas de la generación 15A de la serie 15A (Modelo A) designados 15A, 15-MA, 15-TA, 150M, 15-MF, 15-TT y 15-TF.Las Series 15-B y 15-C introdujeron diferentes equipos de tableros de eje como parte de sus arquitecturas de servo actualizadasConfirme la generación de modelo específico del CNC antes de pedir.

P5: ¿Qué sucede cuando una de las cuatro tablas A16B-2200-0090 falla en un sistema de 16 ejes?

Sólo los 4 ejes controlados por el tablero fallido entran en alarma. Los tres tableros restantes y sus 12 ejes continúan funcionando normalmente ̇ los otros ejes son independientes.El CNC mostrará alarmas para los ejes afectadosLa máquina puede seguir funcionando en sus ejes restantes si el proceso de producción lo permite, mientras se organiza la reparación.
