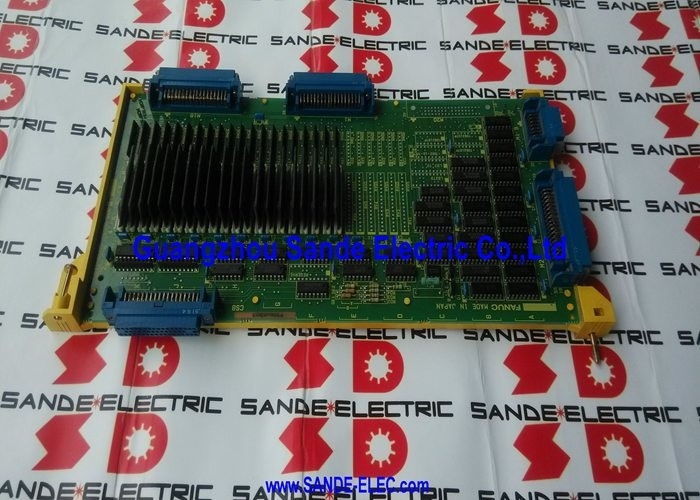

El sistema de control del eje A16B-1211-0273 A16B12110273

FANUC A16B-1211-0273 | Placa de Eje Digital de Canal Único del Sistema 11 — Control de Servo para Unidades 6057, Origen Japón

Número de pieza: A16B-1211-0273

Fabricante: FANUC Corporation (Japón)

Tipo de producto: Placa de Control de Eje Digital de Canal Único

Serie de la placa: A16B-1211

Sistemas compatibles: FANUC System 11, 11A, 11M, 11T, 11MF, 11TF

Número de ejes: 1 (controlador de eje periférico de canal único)

Unidades compatibles: Amplificadores de servo AC digitales serie 6057

Construcción: Through-hole (no de montaje superficial)

Descripción general

La A16B-1211-0273 es la placa de control de eje digital de canal único para el CNC System 11 de FANUC — la tarjeta de eje periférico que gestiona un eje servo en una instalación del System 11.

Funciona como la interfaz servo principal para un solo eje, generando los comandos digitales que controlan la unidad amplificadora de servo serie 6057 conectada y procesando la retroalimentación de posición devuelta por el codificador del motor.

En la arquitectura de control de ejes distribuido del System 11, cada placa de eje sirve a su eje asignado de forma independiente, con todas las placas coordinándose a través del controlador principal para producir el movimiento simultáneo multieje que requiere una operación de mecanizado o torneado.

El System 11 fue una de las plataformas CNC insignia de FANUC antes de la transición a la generación 0-C y Serie 15. Se implementó en centros de mecanizado, centros de torneado y máquinas herramienta multifunción en una amplia gama de industrias.

Las placas de eje que controlaban esas máquinas eran la A16B-1211-0273 y sus hermanas — placas diseñadas para las implementaciones digitales posteriores y más capaces del System 11. Cuando FANUC lanzó los controladores de las series 0-C y 15, el System 11 fue reemplazado, pero las máquinas que controlaba continuaron operando y continúan operando hoy.

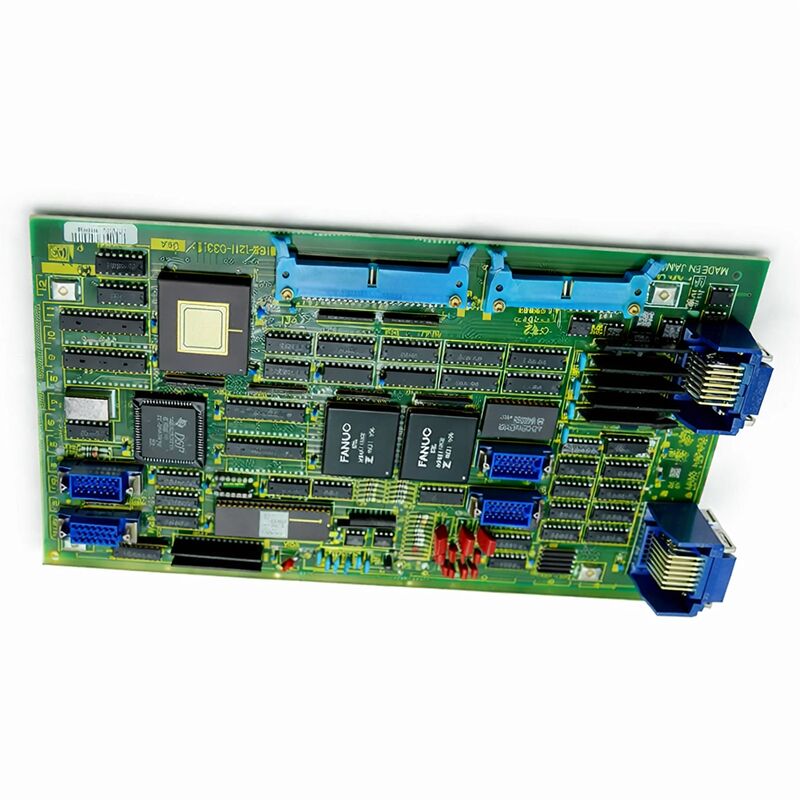

La placa no es de montaje superficial — construcción through-hole, con los terminales de los componentes insertados a través de la PCB y soldados en la parte posterior.

Esta es la tecnología de construcción de su época, y tiene una ventaja práctica para una placa que ahora tiene décadas de antigüedad: los componentes son accesibles individualmente para inspección y reemplazo.

Especificaciones clave

Arquitectura de ejes del System 11

El System 11 de FANUC utilizaba un enfoque modular de tarjetas de ejes periféricos. La placa controladora principal se encargaba del procesamiento general del CNC — interpretación de programas, matemáticas de interpolación, ejecución de PMC, interfaz de operador.

Las tarjetas de eje se interconectaban con las unidades servo, una tarjeta por eje, y se distribuían por el bus del controlador.

Cada tarjeta recibía su comando de posición del controlador principal y procesaba la retroalimentación del codificador para su eje.

La A16B-1211-0273 se instaló en las configuraciones digitales posteriores y más potentes del System 11 — específicamente aquellas que se interconectaban con las unidades de servo digital serie 6057.

El 6057 es una unidad digital que se comunica a través del mismo tipo de interfaz de señal digital que genera la placa de eje.

Esta combinación fue la implementación de servo de última generación para la plataforma System 11 en ese momento, ofreciendo un rendimiento de servo mejorado en comparación con las configuraciones anteriores con interfaz analógica.

La placa era estándar en las variantes 11, 11A, 11M (centro de mecanizado), 11T (centro de torneado), 11MF y 11TF del System 11.

Estas diferentes designaciones reflejan las diferencias de aplicación y configuración del controlador, no cambios de hardware fundamentales.

La función de la tarjeta de eje — controlar un eje servo a través de su unidad 6057 — era la misma independientemente de la variante del System 11 que utilizara la máquina.

Interfaz con la unidad 6057

Las unidades amplificadoras de servo serie 6057 fueron los servos digitales de FANUC para la generación System 11.

La A16B-1211-0273 proporciona la interfaz de control que estas unidades requieren — la señal de comando de servo digital que transmite la demanda de velocidad del controlador a la unidad, y la ruta para que la retroalimentación de posición del codificador regrese al controlador.

La unidad 6057 toma este comando, ejecuta su bucle de control de corriente y entrega la corriente de motor apropiada al motor servo conectado.

La función de la unidad es la conversión de potencia y la regulación de corriente; la inteligencia está en la tarjeta de eje.

La tarjeta de eje calcula la demanda de velocidad a partir del cálculo del error de posición del controlador, y el 6057 la ejecuta.

Esta clara separación de funciones significa que cuando ocurre una falla, comprender en qué lado de la interfaz se encuentra determina el componente de reemplazo.

Los códigos de falla y los patrones de alarma guían este diagnóstico. Un código de falla que indica un error de posición — el eje no sigue su posición comandada — sin alarma de la unidad sugiere que el comando de posición o el procesamiento de retroalimentación de la tarjeta de eje se ha degradado.

Una alarma de la unidad que indica sobrecorriente sugiere que el motor o la unidad es la ubicación de la falla.

Placa PCB Through-Hole — Ventajas de Mantenimiento

Décadas en servicio han demostrado la durabilidad de las placas PCB through-hole bien diseñadas. La A16B-1211-0273 es lo suficientemente antigua como para que sus condensadores electrolíticos estén cerca o hayan superado su vida útil de diseño en condiciones de operación normales.

Los condensadores envejecen a medida que su electrolito se evapora lentamente, y su capacitancia disminuye mientras su resistencia serie equivalente (ESR) aumenta. En una placa de control de eje, los condensadores de fuente de alimentación degradados permiten una ondulación de voltaje que se manifiesta como un comportamiento servo errático — errores de posición, fluctuaciones de velocidad inexplicables o alarmas que aparecen y desaparecen sin una causa mecánica clara.

Los condensadores through-hole se pueden reemplazar con equipo de soldadura básico y repuestos apropiados.

Esta es una reparación práctica para una placa que de otro modo estaría funcional.

Un técnico electrónico competente puede reemplazar los condensadores electrolíticos de la A16B-1211-0273 en unas pocas horas, restaurando el rendimiento de la fuente de alimentación de la placa y potencialmente extendiendo su vida útil por muchos años más.

Preguntas frecuentes

P1: La máquina System 11 produce una alarma de servo en un eje específico al encender. Otros ejes se inicializan normalmente. La unidad 6057 para ese eje no muestra ninguna alarma independiente. ¿Es esta la A16B-1211-0273?

Una alarma de servo de un solo eje al encender con la unidad informando sin falla independiente y otros ejes normales es consistente con que la tarjeta de eje no complete su secuencia de inicialización. La tarjeta de eje debe establecer comunicación con su unidad durante el encendido.

Si el circuito de comunicación de la tarjeta ha fallado, la unidad no recibe comandos, el controlador informa una falla de servo, pero la unidad en sí — que funciona eléctricamente — no muestra ninguna alarma propia.

Inspeccione el conector entre la tarjeta de eje y la unidad, luego proceda al reemplazo de la placa si el conector se confirma que está en buen estado.

P2: El eje controlado por la A16B-1211-0273 funciona a una velocidad ligeramente incorrecta durante los ciclos de corte DNC. La lectura de posición es precisa pero la calidad de corte se ha degradado. No se generan alarmas. ¿Qué podría estar sucediendo?

Las imprecisiones de velocidad durante el corte sin alarmas de posición sugieren que el bucle de control de velocidad tiene una perturbación.

La tarjeta de eje genera la señal de demanda de velocidad; si los circuitos de acondicionamiento de señal de la tarjeta tienen componentes degradados — resistencias envejecidas, condensadores con fugas — el comando de velocidad puede tener pequeños errores que producen velocidades de corte incorrectas sin generar errores de seguimiento de posición.

Compare los datos de diagnóstico del servo para este eje con una línea de base de referencia de cuando la máquina funcionaba correctamente.

P3: Las placas A16B-1211-0273 de dos máquinas System 11 diferentes parecen tener etiquetas de revisión de hardware diferentes. ¿Son intercambiables?

La A16B-1211-0273 con diferentes sufijos de revisión de hardware (por ejemplo, /01A, /02A) típicamente representa cambios en el diseño de la PCB o en los componentes realizados durante la producción, manteniendo la misma especificación funcional.

En la mayoría de los casos, las placas de revisión posterior son compatibles con versiones anteriores de los zócalos y configuraciones.

Sin embargo, esto debe verificarse con la documentación de hardware del System 11 para la configuración específica de la máquina antes de intercambiar revisiones.

P4: Se ha obtenido una A16B-1211-0273 de reemplazo. ¿Qué comprobaciones se deben realizar antes de la instalación?

Antes de instalar el reemplazo, inspeccione los contactos del conector en busca de daños u oxidación. Para una placa excedente que puede haber estado almacenada, verifique si hay daños en los condensadores — hinchazón, residuos de fugas — que indicarían problemas de condición de almacenamiento.

Verifique que el sufijo de revisión de la placa sea compatible con la instalación.

Después de la instalación, el eje debe moverse lentamente a través de su rango antes de ejecutar ciclos automáticos, y la retroalimentación de posición debe verificarse con los límites de recorrido conocidos de la máquina.

P5: Esta placa está descontinuada por FANUC. ¿Todavía hay servicios de reparación disponibles?

Sí. La cadena de suministro de placas de eje del System 11 permanece activa a través del mercado de servicios de automatización industrial.

Los servicios de reparación a nivel de componente — donde se identifica y reemplaza el componente específico defectuoso — están disponibles en especialistas en servicio de CNC que trabajan habitualmente con esta generación de hardware FANUC. La construcción through-hole hace que la reparación a nivel de componente sea práctica.

Los servicios de intercambio, donde se proporciona una placa reacondicionada probada a cambio de la original defectuosa, también están disponibles y proporcionan la opción de restauración más rápida cuando la producción no puede esperar una reparación.
