placa de circuito cnc
>
Número de pieza: A16B-1211-0272
Fabricante: FANUC Corporation (Japón)
Tipo de producto: PCB de control de eje adicional digital de 2 canales
Serie de placa: A16B-1211
Sistemas compatibles: FANUC System 11, 11A, 11M, 11T, 11F — y System 10
Canales de eje: 2 (controlador periférico de doble eje)
Unidades compatibles: Amplificadores de servomotor de CA digital serie 6057 (también serie 6058)
Entrada del codificador: Señal cuadrada del codificador de pulsos
Construcción: Through-hole (no de montaje superficial)
Estado: Descontinuado por el fabricante

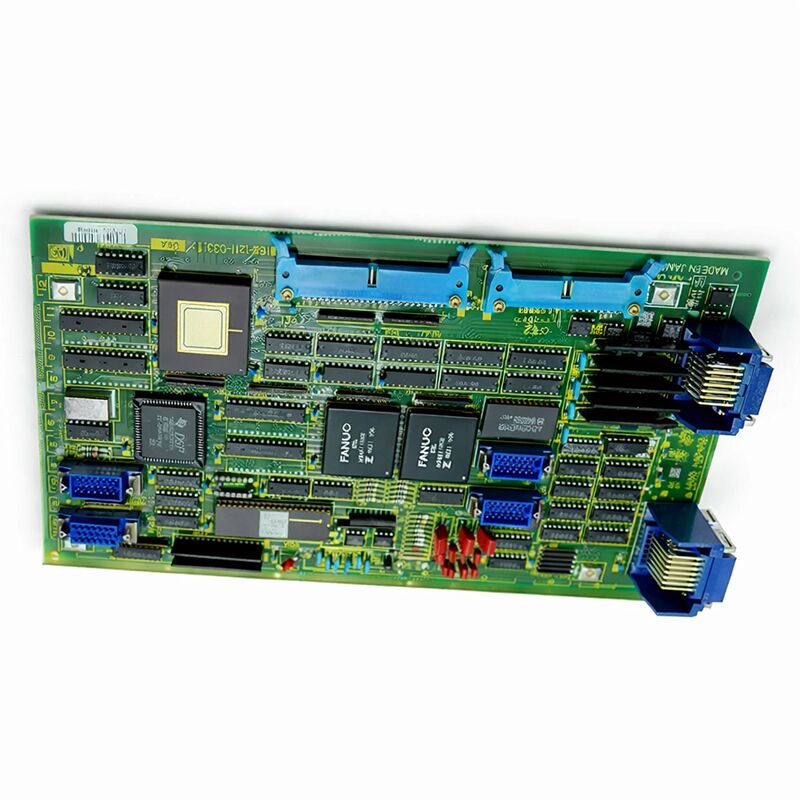

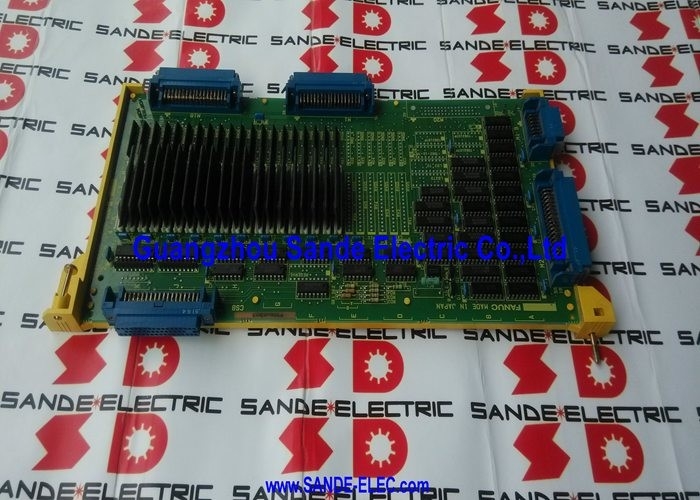

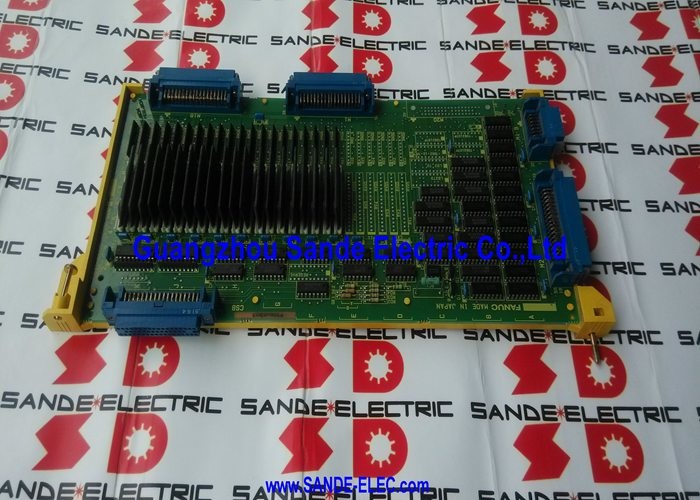

La A16B-1211-0272 es la placa controladora de eje digital de dos canales para las plataformas CNC System 10 y 11 de FANUC. Es una tarjeta de eje periférica — no un controlador independiente — que agrega dos ejes de servomotor controlados digitalmente a una instalación System 10/11.
Trabajando junto con la placa controladora principal y otras tarjetas de eje en el sistema, proporciona la interfaz de servomotor digital para sus dos ejes asignados, conectando los comandos de posición interpolados del controlador a las unidades de servomotor de CA digital serie 6057 o 6058 que impulsan el motor.
Los System 10 y 11 fueron las plataformas CNC de alta capacidad de FANUC de su generación. Los centros de mecanizado, centros de torneado y máquinas de producción complejas equipadas con estos controladores exigían movimiento coordinado multieje — algunos requerían cuatro, cinco o más ejes controlados simultáneamente.
La arquitectura de tarjeta de eje periférica soportaba esto al permitir que los fabricantes de máquinas e integradores de sistemas combinaran múltiples tarjetas de eje alrededor del controlador principal, cada tarjeta manejando su grupo asignado de ejes.
La A16B-1211-0272, con su capacidad de dos canales, fue fundamental en este esquema de expansión.
La placa lleva la designación GE FANUC junto con las marcas FANUC, lo que refleja la era de la empresa conjunta durante la cual se comercializaron muchos de estos controladores. La construcción no de montaje superficial confiere a la placa una robustez que ha demostrado su valía durante décadas en el servicio de máquinas herramienta.
Los componentes through-hole son accesibles individualmente para inspección y, cuando corresponda, reemplazo.
| Parámetro | Valor |
|---|---|
| Número de pieza | A16B-1211-0272 |
| Fabricante | FANUC Corporation |
| Tipo de producto | PCB de eje adicional digital de 2 canales |
| Serie de placa | A16B-1211 |
| Sistemas compatibles | FANUC System 10, 11, 11A, 11M, 11T, 11F |
| Canales de eje | 2 |
| Unidades compatibles | Servomotor de CA digital serie 6057, 6058 |
| Interfaz del codificador | Codificador de pulsos (señal cuadrada) |
| Construcción | Through-hole (no SMT) |
| Origen | Japón |
| Temperatura de funcionamiento | 0 – 55 °C |
| Estado | Descontinuado por el fabricante |
| Condición disponible | Nuevo (excedente) / Reformado / Reparado / Intercambio |
Los System 10 y 11 de FANUC fueron diseñados en torno a un modelo de control de eje distribuido.
La placa controladora principal gestionaba la carga de procesamiento general del CNC — interpretación de programas, cálculos de interpolación, ejecución de PMC y manejo de la interfaz del operador.
Las tarjetas de eje gestionaban las interfaces de servomotor. Cada tarjeta de eje tomaba sus comandos de posición del controlador, calculaba la demanda de velocidad correspondiente y la entregaba a la unidad de servomotor para ese eje.
La A16B-1211-0272 manejaba dos ejes simultáneamente. En un centro de mecanizado de cuatro ejes, por ejemplo, dos placas A16B-1211-0272 podían servir a los cuatro ejes — una placa para los ejes X e Y, otra para el eje Z y un cuarto eje.
En una máquina de cinco ejes, las dos placas más una tarjeta de un solo canal completaban el conjunto. El controlador coordinaba todas las placas en tiempo real, por lo que todos los ejes podían moverse simultáneamente en trayectorias precisas e interpoladas.
El diseño de doble canal de la placa refleja la arquitectura práctica de su época: dos ejes por placa era el punto de equilibrio entre la complejidad de la placa y la modularidad del sistema.
Las placas de un solo canal servían a máquinas donde los ejes individuales tenían configuraciones diferentes; las placas de doble canal servían al caso común donde los pares de ejes podían compartir una placa.
Los amplificadores de servomotor de CA digital serie 6057 fueron las unidades de accionamiento principales emparejadas con el System 11 en la línea de productos de FANUC en ese momento.
Estas unidades recibían comandos de velocidad digital de la tarjeta de eje y los convertían a la corriente del motor necesaria para lograr la velocidad comandada.
La ruta de retroalimentación — datos de posición del codificador de pulsos del motor — regresaba a través de la tarjeta de eje al controlador.
La retroalimentación del codificador de pulsos es una señal de onda cuadrada.
El circuito de entrada de la placa procesa estas ondas cuadradas, contando los pulsos para determinar la posición del eje. La precisión del recuento de posición determina la resolución de la medición de posición del controlador.
La interfaz fue diseñada para los tipos de codificadores de pulsos utilizados con los motores de las series 6057/6058 del período.
La A16B-1211-0272 también fue diseñada para funcionar con una gama de interfaces de husillo y servomotor, acomodando tipos de unidades digitales y seriales, y en algunas configuraciones, interfaces analógicas.
Esta flexibilidad la hizo adaptable a la variedad de diseños de máquinas que incorporaban controles System 10/11.
Las máquinas System 10/11, aunque antiguas para cualquier estándar contemporáneo, permanecen en operación productiva en talleres que invirtieron en ellas y las mantienen. La calidad mecánica de estas máquinas suele ser excelente.
La electrónica es el componente con el límite de vida útil práctica — y entre la electrónica, las tarjetas de eje se encuentran entre las que más probabilidades tienen de necesitar atención, dado el papel directo que desempeñan en el control del servomotor.
La construcción through-hole es una ventaja de servicio a esta edad. Los condensadores electrolíticos envejecidos — el modo de falla más común relacionado con la edad en PCBs de esta época — se pueden reemplazar utilizando equipo de soldadura estándar.
Una placa que presenta comportamiento errático del eje, alarmas intermitentes del servomotor u otros síntomas consistentes con la degradación del filtrado de la fuente de alimentación a menudo se puede restaurar mediante un reemplazo preventivo de condensadores, extendiendo considerablemente su vida útil.
P1: Ambos ejes atendidos por la A16B-1211-0272 se alarman simultáneamente al encender. Las unidades y los motores no muestran fallas independientes. ¿Es esta placa la causa?
Las alarmas simultáneas de doble eje al encender, con unidades y motores confirmados como buenos, es el patrón característico de una tarjeta de eje que no logra completar su inicialización.
Ambos ejes comparten la circuitería común de la placa para la fuente de alimentación y la comunicación con el controlador.
Una falla en estos circuitos compartidos afecta a ambos ejes por igual. Inspeccione y vuelva a asentar los conectores de la placa primero. Si volver a asentar no resuelve las alarmas, la fuente de alimentación de la placa o la circuitería de interfaz requieren reparación o reemplazo.
P2: Solo uno de los dos ejes de esta placa se alarma, mientras que el otro está normal. ¿Significa esto que el circuito de un solo canal de la placa ha fallado, o la causa podría ser externa?
Las alarmas de un solo eje con un canal normal y un canal defectuoso son más propensas a tener causas externas que una falla de un solo canal a nivel de placa. La unidad de accionamiento, el motor o el cable del codificador para el eje afectado son los primeros elementos a verificar.
Las fallas de un solo canal de la placa ocurren, pero las fallas de conectores y unidades son considerablemente más comunes.
Verifique la conexión de la unidad de accionamiento, el motor y la retroalimentación del codificador para el eje defectuoso antes de concluir que la placa está defectuosa.
P3: La máquina funciona normalmente a bajas velocidades pero produce errores de seguimiento excesivos durante el desplazamiento rápido en ambos ejes atendidos por esta placa. Otros ejes no se ven afectados. ¿Qué podría causar esto?
Los errores de seguimiento en desplazamiento rápido que no aparecen a baja velocidad sugieren que la señal de comando de velocidad de la placa no está llegando a las unidades de accionamiento de manera limpia a niveles de demanda más altos. Esto puede ser causado por componentes degradados de acondicionamiento de señal — condensadores o resistencias — en los circuitos de salida de velocidad de la placa.
También puede indicar resistencia de contacto del conector que es insignificante a bajas frecuencias pero causa atenuación de la señal a las tasas de actualización más altas necesarias durante el desplazamiento rápido.
P4: Se obtuvo una placa A16B-1211-0272 de reemplazo, pero tiene un sufijo de revisión de hardware diferente. ¿Es seguro instalarla?
Los cambios menores en la revisión de hardware dentro del mismo número de pieza base típicamente representan mejoras de componentes o diseño que mantienen la compatibilidad con versiones anteriores. Las placas de revisión posterior instaladas en lugar de las revisiones anteriores son generalmente compatibles.
Sin embargo, confirmar la compatibilidad con la documentación de la máquina o con un recurso de servicio FANUC calificado antes de la instalación es el enfoque responsable, particularmente para máquinas de producción de alto valor donde el tiempo de inactividad por una instalación incompatible sería costoso.
P5: El fabricante de la máquina ya no está en el negocio. ¿Cómo se pueden determinar los parámetros correctos de asignación de ejes para la placa de reemplazo?
Los manuales de hardware de FANUC System 10/11, que describen la configuración de la tarjeta de eje y las asignaciones de parámetros, son independientes de la documentación del fabricante de la máquina y están disponibles a través de la red de documentación de FANUC y proveedores especializados de documentación industrial.
Estos manuales describen la configuración de los parámetros que asignan los canales de cada tarjeta de eje a números de eje específicos en el controlador.
Con la copia de seguridad de los parámetros del controlador (si está disponible) y el manual de hardware, se puede establecer la configuración correcta.
