| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-1211-0271 |
Número de pieza: A16B-1211-0271
Fabricante: FANUC Corporation (Japón)
Tipo de producto: Placa de Control de Eje Digital
Serie de la placa: A16B-1211
Sistemas compatibles: FANUC System 10, System 11 y compatibles
Aplicación: Control de eje servo digital / expansión de eje

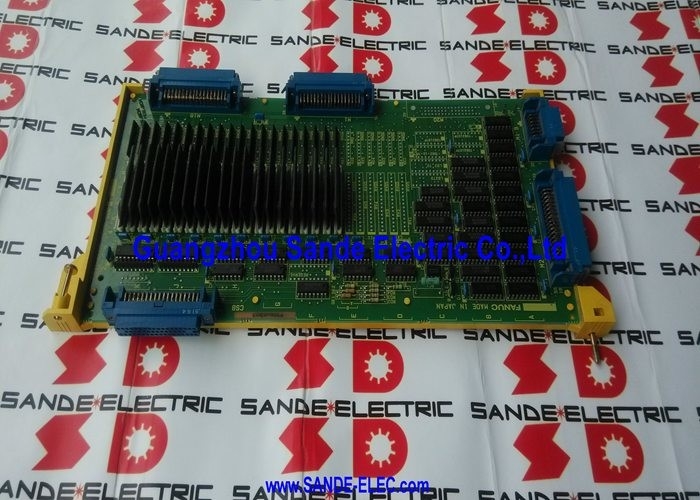

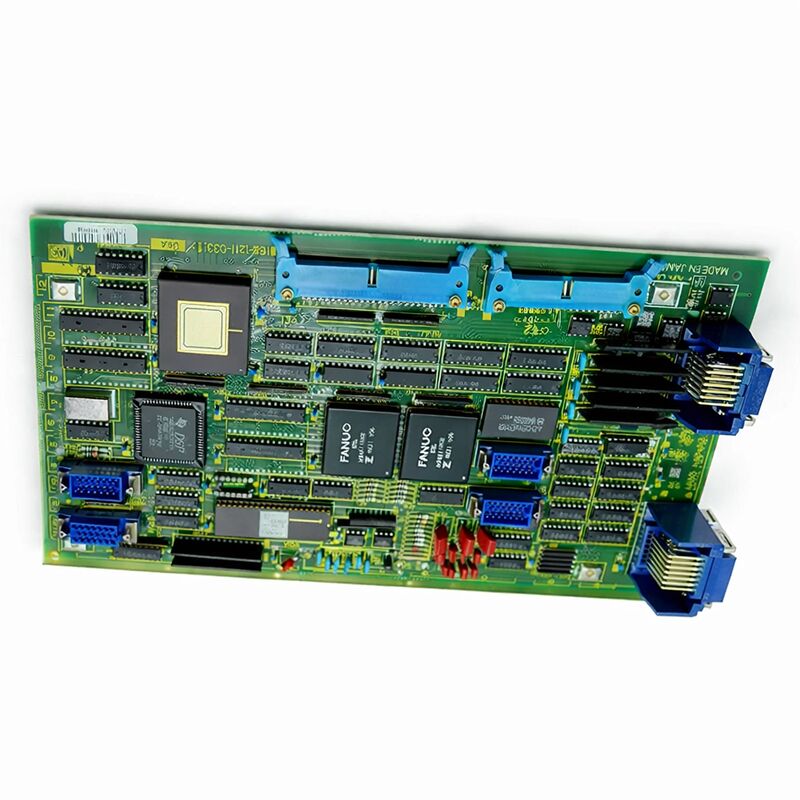

La A16B-1211-0271 es una placa de circuito impreso de la serie A16B-1211 de FANUC — la familia de placas de control y expansión de ejes que sirvieron a las plataformas de control CNC System 10 y System 11.
Esta serie cubrió las diversas variantes de placas de control de eje que requerían las instalaciones del System 10/11: placas de un solo canal para aplicaciones de eje individual, placas de doble canal para control de ejes emparejados y variantes de interfaz para diferentes generaciones de unidades.
La A16B-1211-0271 es un miembro específico de esta familia, que cumple su función definida en la arquitectura de control de ejes del System 10/11.
Los System 10 y System 11 de FANUC representaron el extremo de alto rendimiento de la línea de productos CNC de FANUC antes de la transición a las plataformas 0-C y Series 15.
Estos controladores impulsaron máquinas herramienta complejas — centros de mecanizado con múltiples ejes controlados, centros de torneado con herramientas motorizadas y máquinas multifunción que exigen movimiento coordinado a través de muchos ejes simultáneamente.
Las placas de eje de la serie A16B-1211 fueron el hardware que hizo posible esta capacidad multieje.
Cada tarjeta de eje de la serie A16B-1211 cumple la misma función arquitectónica: proporciona la interfaz servo entre el controlador principal y las unidades de servoaccionamiento para sus ejes asignados.
Convierte los comandos de posición del controlador en señales de servoaccionamiento y procesa la retroalimentación del codificador que devuelve los datos de posición al controlador.
La A16B-1211-0271 realiza esta función para los ejes del System 10/11 para los que está configurada.
| Parámetro | Valor |
|---|---|
| Número de pieza | A16B-1211-0271 |
| Fabricante | FANUC Corporation |
| Tipo de producto | Placa de Control de Eje Digital |
| Serie de la placa | A16B-1211 |
| Sistemas compatibles | FANUC System 10, System 11 |
| Aplicación | Interfaz y control de eje servo |
| Construcción | Through-hole (no SMT) |
| Origen | Japón |
| Temperatura de funcionamiento | 0 – 55 °C |
| Temperatura de almacenamiento | −20 – 60 °C |
| Condición disponible | Nuevo (excedente) / Reacondicionado / Reparado |
La serie A16B-1211 abarca una gama de placas de control de eje para las plataformas System 10 y System 11, cada variante cubre una combinación específica de número de ejes, tipo de interfaz y generación de unidad.
Las variantes se agrupan en torno a su número de ejes (un solo canal y doble canal) y los requisitos de interfaz de unidad (digital, serie, analógica). Dentro de esta familia, los números de pieza en secuencia cercana tienden a ser similares en función, pero diferenciados por el número de canales, la revisión del hardware o las diferencias menores de interfaz.
La A16B-1211-0271 ocupa su posición dentro de esta serie como una de las placas de las que dependían las configuraciones multieje del System 10/11.
En las máquinas donde se especificó esta placa en particular, sirve a un eje o grupo de ejes que el controlador debe controlar para ejecutar sus operaciones.
La máquina no puede operar esos ejes sin una placa funcional de este tipo instalada.
Para los propietarios de máquinas System 10/11, las placas de la serie A16B-1211 se encuentran entre los componentes heredados más críticos para mantener el acceso al suministro.
Las máquinas en sí mismas a menudo tienen décadas de vida productiva restante.
La electrónica, sin embargo, requiere atención y, cuando las placas fallan eventualmente, se reemplazan con unidades equivalentes probadas.
La función de la placa de eje se puede entender a través del bucle de control cerrado en el que participa. El controlador CNC calcula las posiciones objetivo basándose en el programa de la pieza. La interpolación calcula dónde debe estar cada eje en cada ciclo de actualización servo.
La tarjeta de eje recibe esta posición objetivo, calcula el error de posición (la diferencia entre el objetivo y el real) y genera una señal de demanda de velocidad.
La unidad servo recibe esta demanda de velocidad y emite la corriente del motor en consecuencia.
El motor se mueve. El codificador del motor envía datos de posición de vuelta a la tarjeta de eje, que informa la posición real al controlador.
Este bucle se cierra varios cientos de veces por segundo para cada eje.
La A16B-1211-0271 participa en este bucle para los ejes que sirve.
Sus circuitos deben funcionar correctamente a la velocidad de actualización servo para esos ejes. Cualquier degradación en los circuitos — mayor ruido en la retroalimentación de posición, distorsión en la señal de comando de velocidad, inestabilidad en la fuente de alimentación que alimenta la lógica de la placa — aparece como una degradación del rendimiento del eje.
El efecto puede ser sutil al principio (errores de seguimiento ligeramente mayores, acabado superficial marginal) y progresar a claras alarmas servo a medida que la degradación empeora.
La A16B-1211-0271 es de una época de construcción de PCB through-hole. Todos los componentes activos — CI, transistores — y componentes pasivos — resistencias, condensadores — se montan insertándolos a través de la placa y soldándolos en el reverso. Este estilo de construcción, anterior a la tecnología de montaje superficial que lo sucedió, tiene una ventaja práctica en el mantenimiento: los componentes son individualmente accesibles con equipo de soldadura estándar.
A la edad que han alcanzado estas placas, los condensadores electrolíticos son el riesgo de falla más común.
Su electrolito se evapora lentamente con los años y sus propiedades eléctricas varían. Los condensadores en la sección de filtrado de la fuente de alimentación de la placa son especialmente importantes — cuando se degradan, los voltajes de suministro internos de la placa desarrollan rizado que corrompe tanto la señal de comando de velocidad como el procesamiento de retroalimentación.
La renovación preventiva, reemplazando todos los condensadores electrolíticos antes de que fallen, es la estrategia de mantenimiento preferida para las placas que muestran signos tempranos de comportamiento relacionado con la edad.
P1: La máquina System 10/11 produce un comportamiento de eje inconsistente en el eje servido por esta placa — a veces funciona correctamente, a veces genera alarmas de error de seguimiento, sin un desencadenante consistente. ¿Qué se debe investigar?
Los errores de seguimiento inconsistentes sin un desencadenante claro son uno de los síntomas característicos de un condensador electrolítico envejecido en la sección de la fuente de alimentación de la tarjeta de eje.
El condensador degradado hace que el voltaje de suministro interno de la placa tenga un rizado excesivo, que ocasionalmente excede el umbral que perturba el bucle servo.
La falla es intermitente porque el condensador es marginal, no está completamente fallado. El reemplazo del condensador en la placa — o el reemplazo de la placa con una unidad reacondicionada — es la respuesta apropiada.
P2: La placa se retiró para su inspección y no muestra daños visibles. ¿Se puede asumir que es funcional?
No. La inspección visual revela fallas obvias — componentes quemados, componentes agrietados, corrosión — pero la mayoría de las fallas de componentes electrónicos no producen signos visibles.
Un condensador electrolítico puede fallar eléctricamente mientras parece intacto externamente.
La prueba funcional de la placa en un entorno controlado con carga de motor servo real es la única forma de confirmar su estado operativo.
Una placa que pasa la inspección visual pero que ha estado en servicio durante muchos años aún debe ser probada funcionalmente antes de confiar en ella en una máquina de producción.
P3: Después de reemplazar esta placa, el rendimiento del eje de la máquina es similar al de antes, pero el error de seguimiento durante el contorneado ha aumentado ligeramente. Todos los parámetros se restauraron de la copia de seguridad. ¿Qué más podría afectar esto?
Un ligero aumento del error de seguimiento después del reemplazo de la placa con los parámetros correctos puede indicar una diferencia entre las características de la placa antigua y la de reemplazo a nivel del circuito de salida analógica. Algunas variaciones en las tolerancias de los componentes entre placas del mismo número de pieza son normales.
Los parámetros de ajuste del servo (ganancia del bucle de posición, avance de velocidad) pueden necesitar un ajuste menor para reoptimizar el rendimiento con la nueva placa.
Estos ajustes son pequeños — comenzando desde los parámetros originales y haciendo cambios incrementales mientras se monitorea el error de seguimiento es el enfoque correcto.
P4: La máquina genera ocasionalmente una alarma servo que se borra cuando el eje en cuestión se mueve lentamente. No aparece ninguna alarma durante los movimientos lentos, pero el desplazamiento rápido activa la falla. ¿Qué sugiere esto?
Las alarmas que aparecen solo durante el desplazamiento rápido apuntan a un problema dependiente de la velocidad.
La causa más común en una tarjeta de eje envejecida son los condensadores de suavizado degradados en el circuito de salida de comando de velocidad.
A bajas velocidades, los errores de la señal de comando son lo suficientemente pequeños como para que el control de velocidad de la unidad los maneje.
A velocidades de desplazamiento rápido, el comando tiene más ruido, lo que provoca desviaciones de velocidad que la unidad marca como una alarma. Este es un problema a nivel de placa que requiere reparación o reemplazo.
P5: ¿Existe el riesgo de que una placa de una instalación de máquina System 11 no sea compatible con una máquina System 10, dado que comparten esta serie?
La serie A16B-1211 sirvió a ambas plataformas, System 10 y System 11, pero variantes específicas dentro de la serie pueden haber sido adaptadas para una plataforma u otra.
Antes de instalar una placa de una máquina System 11 en una máquina System 10 (o viceversa), confirme que el número de pieza específico de la placa figure como compatible con ambas plataformas en la documentación de hardware aplicable.
Si la documentación no está disponible, consulte a un especialista familiarizado con las configuraciones del System 10/11 antes de continuar.
