placa de circuito cnc
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-1211-0270 |
Número de pieza: A16B-1211-0270
Fabricante: FANUC Corporation (Japón)
Tipo de producto: Placa de control digital adicional de ejes (2 canales)
Serie de la placa: A16B-1211
Sistemas compatibles: FANUC System 10, System 11
Número de ejes: 2 (ejes adicionales)
Descripción: Placa de control digital adicional de ejes 10/11, 2 ejes

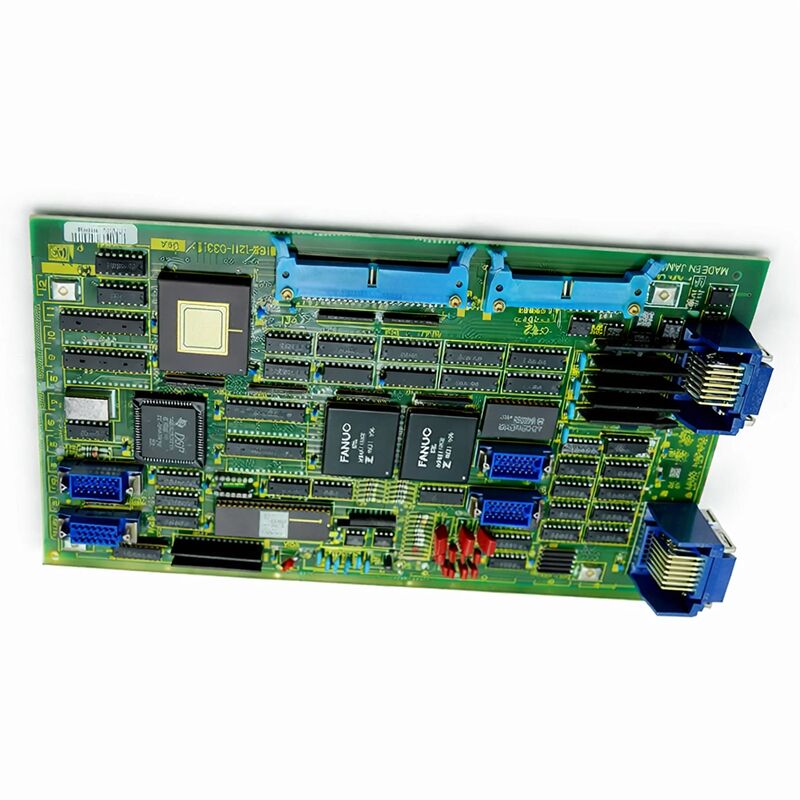

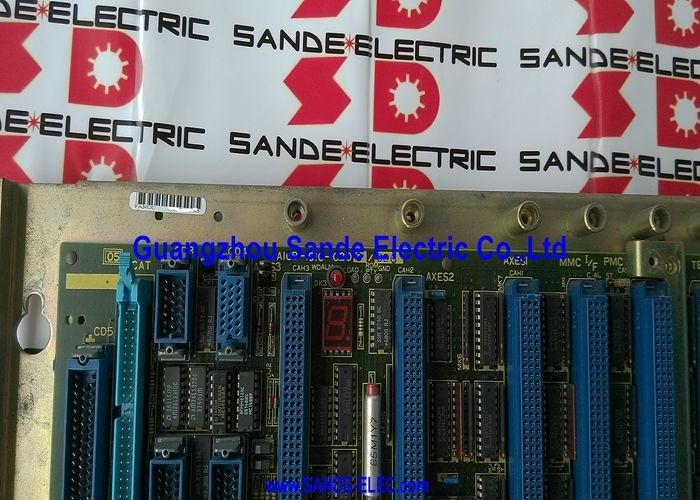

La A16B-1211-0270 es la placa de control de ejes adicionales de 2 ejes para los controladores CNC System 10 y System 11 de FANUC. Es una placa de expansión, no un controlador independiente, que amplía el número de ejes de las configuraciones CNC System 10/11 existentes al proporcionar control digital de servo para dos ejes adicionales.
Al agregar esta placa a una instalación base del System 10/11, las máquinas que requieren más ejes controlados de los que proporciona la configuración estándar pueden operar dentro de la misma plataforma de controlador probada.
Los System 10 y System 11 de FANUC fueron plataformas CNC de alto rendimiento diseñadas para aplicaciones de mecanizado complejas: centros de mecanizado grandes, líneas de producción multipaleta y máquinas que requieren movimiento coordinado de múltiples ejes.
El número de ejes del controlador base a menudo era suficiente, pero los diseños de máquinas más exigentes necesitaban una mayor expansión. La A16B-1211-0270 proporcionó esa expansión con dos ejes adicionales controlados digitalmente.
La placa se interconecta con las unidades servo digitales de su época. Las máquinas System 10/11 típicamente utilizaban unidades servo digitales FANUC serie S y similares, y la interfaz digital de la placa de expansión de ejes coincidía con estas unidades.
Los dos ejes adicionales atendidos por esta placa están completamente integrados en el sistema CNC: participan en el movimiento coordinado con los ejes primarios, aparecen en el programa de pieza como ejes controlables estándar y responden a los mismos comandos G-code que cualquier otro eje del sistema.
| Parámetro | Valor |
|---|---|
| Número de pieza | A16B-1211-0270 |
| Fabricante | FANUC Corporation |
| Tipo de producto | Placa de control digital adicional de ejes de 2 ejes |
| Serie de la placa | A16B-1211 |
| Sistemas compatibles | FANUC System 10, System 11 |
| Ejes adicionales | 2 |
| Tipo de unidad | Unidades servo digitales |
| Origen | Japón |
| Temperatura de operación | 0 – 55 °C |
| Temperatura de almacenamiento | –20 – 60 °C |
| Humedad | 75% HR máx. (sin condensación) |
| Condición disponible | Nuevo (excedente) / Reacondicionado / Reparado |
Los System 10 y System 11 de FANUC formaron parte de la línea de productos que posicionó a FANUC en la gama alta del mercado CNC en su época. Estos controladores impulsaron máquinas herramienta grandes y capaces: máquinas con grandes espacios de trabajo, altas tasas de eliminación de material y exigentes requisitos de precisión.
La arquitectura de expansión de ejes fue una elección de diseño deliberada: al construir el controlador base alrededor de un número de ejes definido y proporcionar placas de expansión para aplicaciones que necesitaban más, FANUC creó una plataforma flexible que podía servir a una amplia gama de diseños de máquinas sin requerir controladores fundamentalmente diferentes.
La A16B-1211-0270 agrega dos ejes a la configuración del System 10/11.
En una máquina que utiliza esta placa, la lógica de interpolación del controlador coordina todos los ejes simultáneamente: tanto los ejes primarios de las placas del controlador principal como los ejes adicionales de esta placa de expansión.
El programa de pieza opera en todos los ejes como un sistema unificado. Un contorno que requiere movimiento simultáneo en cuatro o más ejes se ejecuta con todos los ejes moviéndose en coordinación, independientemente de qué placa física maneje cada eje.
La interfaz digital de esta placa fue una característica clave. El control digital de ejes proporcionó una mejor inmunidad al ruido y un comportamiento más consistente que los enfoques de interfaz de ejes analógicos anteriores.
En el complejo entorno eléctrico de un gabinete de máquina CNC grande, con cables de alimentación de motor, cables de retroalimentación de codificador y cables de señal de control que corren en proximidad, la integridad de la señal digital fue un beneficio práctico.
Desde la perspectiva de la máquina, la placa de ejes adicional no es un extra opcional; en las máquinas que fueron construidas para requerir su función, es tan esencial como la placa del controlador principal. Una máquina diseñada para mecanizado simultáneo de cinco ejes no puede realizar sus operaciones previstas con solo tres ejes controlables.
Cuando la A16B-1211-0270 falla, los dos ejes adicionales que atiende se vuelven no disponibles y la capacidad de la máquina se reduce a lo que permite el número de ejes primarios restantes.
Esta criticidad significa que tener un repuesto probado a mano es prudente para operaciones donde las máquinas System 10/11 contribuyen a los cronogramas de producción que no pueden absorber fácilmente el tiempo de inactividad no planificado.
La placa es lo suficientemente antigua como para que obtener un reemplazo cuando sea necesario pueda requerir tiempo de entrega.
La gestión proactiva de repuestos evita la situación en la que una falla de la placa se convierte en una interrupción prolongada de la máquina.
La A16B-1211-0270 es un producto de la era System 10/11 de FANUC; placas que ahora tienen varias décadas. Los componentes electrónicos envejecen. Los condensadores electrolíticos, que aparecen en los circuitos de acondicionamiento de potencia y procesamiento de señales de esta placa, tienen vidas útiles finitas que se miden en años bajo las condiciones de operación de un gabinete de controlador CNC.
Una placa que muestra un comportamiento errático (fallas intermitentes de ejes, alarmas que van y vienen sin una causa mecánica o eléctrica clara) a menudo exhibe degradación de condensadores en etapa temprana. Esto es un signo de antigüedad en lugar de una falla catastrófica, y a menudo es reversible a través de la restauración a nivel de componente.
Reemplazar los condensadores electrolíticos de la placa con componentes nuevos de la misma especificación restaura el acondicionamiento de la fuente de alimentación y puede devolver la placa a un servicio confiable durante muchos años más.
La restauración de la placa es una opción económica para componentes de esta antigüedad y escasez.
Dada la dificultad de obtener placas de repuesto con especificaciones originales, una placa profesionalmente restaurada y probada funcionalmente es un recurso de alto valor.
P1: En un centro de mecanizado System 11, los ejes 4 y 5 generan una alarma al encender. Los tres primeros ejes son normales. ¿Es la A16B-1211-0270 la causa probable?
La falla simultánea de ambos ejes atendidos por la placa de expansión, mientras los ejes primarios permanecen normales, es el patrón de falla característico de una falla de la placa de expansión de ejes. Ambos ejes fallidos comparten la A16B-1211-0270 como su placa común.
Si las unidades servo y los motores de los ejes 4 y 5 se prueban como no dañados, la placa de expansión es la principal sospechosa.
Confirme verificando si el conector de la placa está completamente acoplado antes de concluir que la placa ha fallado.
P2: Solo uno de los dos ejes en la A16B-1211-0270 genera una alarma. El otro eje de expansión es normal. ¿Indica esto la placa o la unidad/motor?
Una falla de un solo eje de una placa de expansión de dos ejes es más ambigua. Si la placa tiene una falla de circuito de un solo canal (un circuito de entrada o un controlador de salida para ese canal específico), la placa puede fallar un eje mientras el otro permanece funcional.
Sin embargo, las fallas de un solo eje indican más comúnmente una falla de la unidad, el motor o el cable en ese eje específico.
Pruebe la unidad y el motor en el eje afectado antes de concluir que la placa ha fallado. Si los componentes externos se confirman como buenos, el circuito de un solo canal de la placa ha fallado.
P3: Después de años de servicio confiable, los ejes adicionales comenzaron a mostrar errores de posición ocasionales que se corrigen solos. No se genera ninguna alarma. ¿Qué está sucediendo?
Los errores de posición que se autocorrigen sin generar alarmas sugieren perturbaciones de señal intermitentes en la ruta del eje de expansión en lugar de fallas de componentes directas.
Las causas más probables son: un conector con resistencia de contacto en desarrollo, un condensador envejecido en la placa que produce fallos ocasionales en el suministro que causan breves perturbaciones en la señal de control, o un cable con una conexión intermitente.
Inspeccione y vuelva a conectar todos los conectores en la ruta del eje de expansión.
Si la condición persiste después del servicio de los conectores, los condensadores de la placa son el siguiente foco.
P4: Se retiró y examinó la A16B-1211-0270. Varios condensadores electrolíticos muestran abultamiento visible o fuga de electrolito. ¿Se puede reparar la placa?
El abultamiento visible o la fuga de condensadores electrolíticos indican que los condensadores han fallado y deben ser reemplazados. Esta es una condición reparable.
Los condensadores afectados deben desoldarse y reemplazarse con condensadores nuevos de la misma especificación o equivalente.
La placa debe limpiarse de cualquier residuo de electrolito, que es químicamente activo y puede dañar las pistas de la PCB y los componentes adyacentes si se deja en su lugar.
Después del reemplazo de los condensadores, la placa debe probarse funcionalmente antes de su reinstalación. Esta reparación restaura la placa de manera efectiva.
P5: La máquina System 11 está siendo desmantelada. ¿Se puede usar la A16B-1211-0270 en una máquina System 10 que también necesita expansión de ejes?
System 10 y System 11 aparecen en la compatibilidad de la A16B-1211-0270.
Si una placa extraída de una instalación System 11 es directamente utilizable en una máquina System 10 depende de las configuraciones específicas del controlador y de cualquier requisito de versión de hardware o software que pueda diferir entre las dos instalaciones.
Verifique que los parámetros de asignación de ejes en la máquina de destino sean compatibles con la placa, y confirme que no existan diferencias de configuración de hardware entre las interfaces de expansión de ejes del System 10 y System 11 antes de la instalación.
