| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-1210-0450 |
Número de la parte:A16B-1210-0450: el número de personas a las que se refiere el apartado 1 del presente artículo
El fabricante:Corporación FANUC (Japón)
Tipo de producto:El tipo de PCB de resolución de eje adicional (R,R)
Serie del tablero:A16B-1210: las condiciones de los productos
Entrada del resolvedor:2 (Resolvedor doble)
Sistemas compatibles:Sistema FANUC 11 (11A)

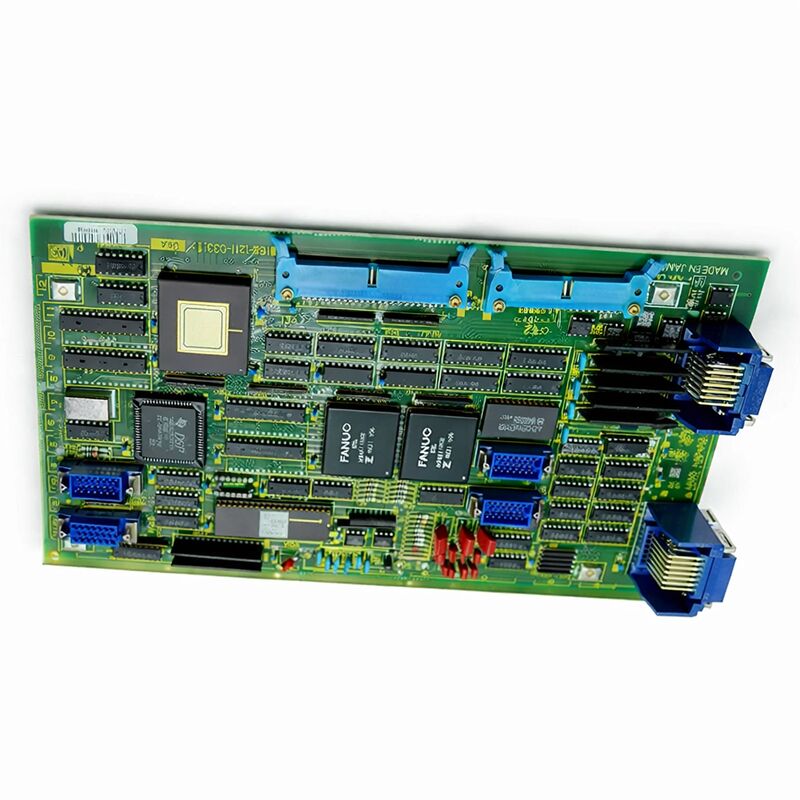

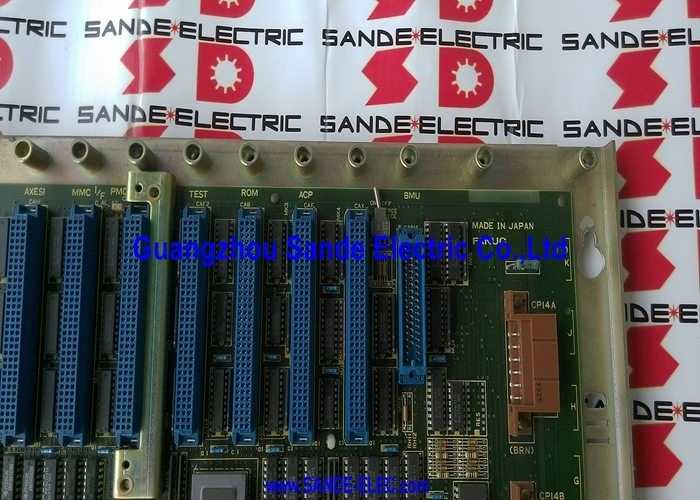

El A16B-1210-0450 es el PCB de resolución de eje adicional para los controles CNC del sistema FANUC 11.Proporciona dos entradas de retroalimentación de resolver .
La placa procesa estas señales de resolución en datos de posición y velocidad utilizables para el algoritmo de control de eje del CNC.
La retroalimentación del resolver fue la tecnología estándar de detección de posición para los sistemas de eje FANUC en la generación del Sistema 11.Los resolvedores son transductores electromecánicos resistentes que convierten el ángulo del eje en señales eléctricas analógicas.
No tienen componentes semiconductores expuestos al medio ambiente y toleran la vibración, la variación de temperatura y la contaminación mejor que los codificadores ópticos.Las máquinas de la era del Sistema 11 de FANUC utilizaron ampliamente la retroalimentación del resolver tanto en ejes estándar como adicionales.
El tablero de eje añadido para el Sistema 11 aborda una necesidad específica de configuración de la máquina.
El controlador del sistema base 11 manejaba un conjunto primario de ejes.
Cuando una máquina herramienta requería ejes adicionales un cuarto o quinto eje, una mesa giratoria, un eje lineal auxiliar la A16B-1210-0450 proporcionaba la interfaz de retroalimentación para esas posiciones adicionales.Sin este tablero, los ejes adicionales no tienen trayectoria de retroalimentación de posición al CNC.
| Parámetro | Valor |
|---|---|
| Número de la parte | A16B-1210-0450: el número de personas a las que se refiere el apartado 1 del presente artículo |
| Fabricante | Corporación FANUC |
| Tipo de producto | PCB de resolución de eje adicional |
| Tipo de dispositivo de resolución | R,R (Resolvedor / Resolvedor ¢ doble entrada) |
| Número de entradas del resolver | 2 |
| Serie de tableros | A16B-1210: las condiciones de los productos |
| Sistemas compatibles | Sistema FANUC 11 (11A) |
| Diseño | PCB enchufable para la placa del controlador principal |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Temperatura de almacenamiento | -20 ∼ 60°C |
| Humedad | 75% de RH máximo (no condensante) |
| Condición disponible | Nuevo (excedente) / Renovado / Reparado |
Un enrollamiento primario en el rotor recibe una señal de excitación, dos enrollamientos secundarios en el estator, desplazados 90 grados.producir tensiones de salida proporcionales al seno y coseno del ángulo del eje.
La relación de estas dos salidas define la posición de forma única dentro de una revolución.
Este procesamiento de señales es la función principal del A16B-1210-0450.
Las señales de resolución en bruto llegan como voltajes analógicos, el circuito de conversión de resolución a digital lee las amplitudes seno/coseno, calcula el ángulo,Seguimiento de los cambios incrementales para determinar la posición completa, y entrega el resultado al software de control del eje del CNC como un recuento de posiciones.
Cada una de las dos entradas de resolución en esta placa es independiente.
El resolvedor del eje 1 se conecta a una entrada, el resolvedor del eje 2 al otro.
FANUC System 11 was a high-capability CNC platform for its generation — designed for machining centres and complex turning centres that required more axes and more processing power than simpler controllers could provide.
El sistema utilizó una arquitectura de placa modular donde diferentes placas funcionales CPU principal, eje adicional, placas de opción ocuparon ranuras en el bastidor del controlador.
La serie A16B-1210 cubre la familia de placas de opción y eje adicional para esta generación de controladores.
El -0450 es la variante de resolver ?? para máquinas cuyos ejes adicionales utilizan retroalimentación de resolver.
Las máquinas que utilizan la retroalimentación del codificador de pulso (encoder) en ejes adicionales utilizan diferentes variantes de tableros en la misma serie.
Las máquinas del Sistema 11 permanecen en servicio en instalaciones que mantienen bien sus equipos de producción.
Las piezas de reparación para esta generación de controladores se obtienen cada vez más del excedente y del inventario renovado en lugar de la nueva producción.
Un fallo del eje que está aislado específicamente a los ejes adicionales, mientras que los ejes primarios funcionan normalmente, apunta hacia el hardware que maneja esos ejes específicamente.
El A16B-1210-0450 cubre la interfaz de retroalimentación para los dos ejes de resolución adicionales.
Si esos ejes muestran errores de posición, deriva, o servo alarmas mientras que los ejes primarios no se ven afectados, esta placa es uno de los primeros hardware para investigar.
Antes de reemplazar la placa, compruebe si los cables de resolución están dañados, confirme el asiento del conector,y medir la señal de excitación resolver en los conectores resolver de la placa.
Si la excitación está presente y las salidas del resolver son correctas, pero el CNC todavía se alarma, el circuito de conversión de la placa puede ser defectuoso.
P1: El cuarto eje de la máquina del Sistema 11 muestra una alarma de servo. Los tres primeros ejes están bien. ¿Podría ser el A16B-1210-0450 el fallo?
Una alarma de servo aislada a los ejes servidos por la placa de eje adicional con ejes primarios no afectados es consistente con un fallo en esta placa o en la ruta de retroalimentación del resolver.Primero compruebe los cables de resolución y sus conectores.
Si los cables están intactos y el resolver mismo prueba correctamente, la conversión de la placa de resolver a digital es el siguiente sospechoso.
P2: ¿Se puede probar un resolver independientemente del A16B-1210-0450?
Aplique la frecuencia de excitación y el voltaje correctos a la bobina primaria del resolver y mida las salidas seno y coseno.las amplitudes de salida deben reflejar el seno y coseno de ese ángulo.
Si las salidas del resolvedor son correctas y la placa sigue reportando un error, la placa es la culpa.
P3: ¿Es esta placa directamente intercambiable entre diferentes unidades CNC del Sistema 11?
El A16B-1210-0450 se define funcionalmente por su tipo de entrada de resolver (resolver dual) y su compatibilidad con la arquitectura del Sistema 11.
Si la placa de repuesto lleva el mismo número de pieza, es un sustituto compatible con el hardware.
Después de la instalación, confirme que los parámetros del eje para los ejes adicionales están establecidos correctamente ¢ los parámetros relacionados con el resolver pueden necesitar verificación.
P4: La máquina utiliza la retroalimentación del resolver en los ejes principales y los codificadores en los ejes adicionales. ¿Se puede utilizar el A16B-1210-0450?
No. El A16B-1210-0450 es específicamente la resolución (R, R) variante. Si los ejes adicionales utilizan el codificador de pulso (encoder) de retroalimentación,se requiere una variante diferente A16B-1210 que coincida con el tipo de interfaz del codificador.
Compruebe la etiqueta de la placa existente antes de obtener un reemplazo.
P5: ¿Cómo se debe almacenar este tablero como repuesto?
Conservar en envases antistáticos a temperatura ambiente y en un ambiente seco.
La placa no contiene baterías ni componentes degradantes más allá del envejecimiento normal de los componentes.
Inspeccione el conector de borde y los conectores de entrada del resolvedor para detectar la oxidación antes de su instalación si la placa ha estado almacenada durante un período prolongado.
