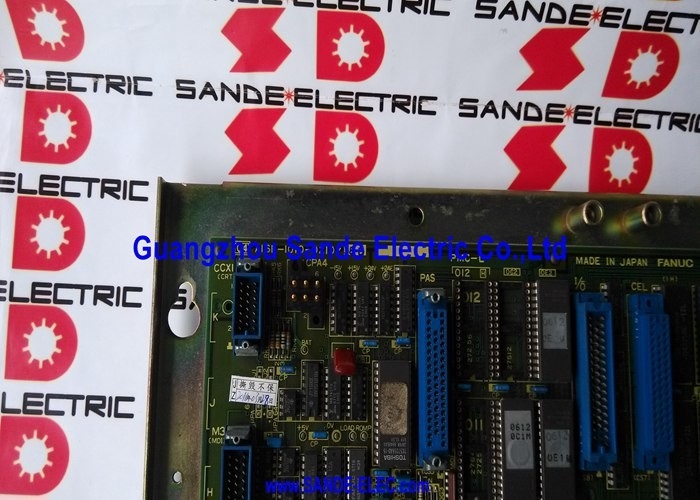

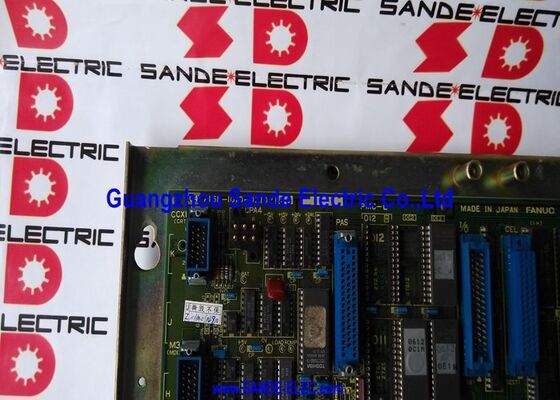

El sistema de control del eje A16B-1210-0430 A16B12100430 A16B-121O-O43O

A16B-1210-0430 | Placa de eje adicional analógica dual FANUC serie 10/11: 2 ejes/codificador de impulsos × 2/5.º y 6.º eje/10-M/10-T/F11/F110

Ampliación del recuento de ejes: qué significa "Agregar eje"

Las plataformas CNC FANUC Serie 10 y Serie 11 están diseñadas para máquinas herramienta multieje. El sistema base controla un número definido de ejes a través de sus tableros de ejes principales. Pero algunas máquinas requieren más ejes de los que proporciona la configuración básica:

Un torno CNC de doble torreta, por ejemplo, necesita cuatro ejes: X1, Z1 para la primera torreta y X2, Z2 para la segunda. Un centro de mecanizado de 5 ejes necesita tres ejes lineales más dos ejes giratorios. Estas aplicaciones exceden los dos o tres ejes que maneja la placa principal CNC por sí sola.

La A16B-1210-0430 es la placa de expansión que cierra esta brecha. Al conectar esta placa al CNC se agregan dos canales de ejes analógicos adicionales al sistema, extendiendo el CNC desde su recuento de ejes base hasta el número mayor requerido por la máquina. Con el A16B-1210-0430 instalado, es posible una máquina de 4 ejes a partir de un sistema base de 2 ejes, o se puede acceder a una configuración de 5 y 6 ejes.

Especificaciones clave

Aplicaciones: tornos de torreta doble y centros de mecanizado de 5 ejes

El A16B-1210-0430 suele aparecer en dos tipos de máquinas:

Tornos CNC de doble torreta:Dos torretas de herramientas, cada una con su propio eje X y Z. El tablero del eje principal controla la primera torreta (X1, Z1). El A16B-1210-0430 agrega los ejes de la segunda torreta (X2, Z2), lo que permite el giro de torreta doble sincronizado o independiente en una sola pasada de la máquina.

Centros de mecanizado de 5 ejes:Tres ejes lineales desde el tablero principal; el A16B-1210-0430 agrega los ejes giratorios 4.º y 5.º (normalmente A y B o B y C). Esta configuración permite el contorneado simultáneo de 5 ejes para componentes aeroespaciales y de matrices/moldes complejos.

Escenarios de aplicación

Fallo en el eje del torno de doble torreta:Un torno CNC con torretas gemelas genera una alarma en el eje X de la segunda torreta. La inspección confirma que la placa del eje adicional A16B-1210-0430 es la fuente de la falla. Al reemplazar la placa se restablece el funcionamiento del eje de la segunda torreta.

Centro de mecanizado de 5 ejes Alarma de 5º eje:Un centro de mecanizado que ejecuta un control FANUC Serie 10-MF desarrolla una servoalarma persistente en el quinto eje. Después de confirmar que el variador y el motor funcionan, la placa de agregar eje A16B-1210-0430 se identifica como la falla. El reemplazo de la placa resuelve la alarma.

Preguntas frecuentes

P1: ¿Se puede utilizar el A16B-1210-0430 con CNC Serie 12 o Serie 16?

El A16B-1210-0430 está diseñado específicamente para las plataformas CNC Serie 10 y Serie 11/110 de la era analógica. Los sistemas digitales FANUC de la serie 12 y posteriores utilizan diferentes arquitecturas de placa de eje y diferentes placas de adición de eje. El A16B-1210-0430 no es compatible con CNC de interfaz de eje digital.

P2: ¿Qué servovariadores de CC son compatibles con el A16B-1210-0430?

La placa interactúa con los amplificadores de control de velocidad CC de la serie M de FANUC, específicamente los modelos 6047 y 6050. Estos fueron los servovariadores de CC de última generación en la gama de productos de FANUC antes de la transición a los servovariadores de CA. La placa también funciona con la primera generación de servovariadores FANUC AC para la Serie 10. Los variadores digitales FANUC AC posteriores (series Alfa, Beta) no son compatibles con esta placa de interfaz analógica.

P3: ¿La eliminación del A16B-1210-0430 afecta los canales del eje principal?

No. La A16B-1210-0430 es una placa puramente aditiva: agrega dos canales de eje al sistema sin afectar los ejes existentes de la placa principal. Quitar o reemplazar el A16B-1210-0430 no interrumpe los canales de 2 o 3 ejes de la placa principal. Sólo los dos ejes adicionales (normalmente el 5.º y el 6.º) se ven afectados por el estado de esta placa.

P4: ¿Cómo se coloca el A16B-1210-0430 en el bastidor del controlador CNC?

La placa se conecta a una ranura definida en el bastidor del controlador CNC Serie 10/11: la ranura designada para el módulo de eje adicional. La posición de la ranura se especifica en el manual de conexión del hardware FANUC Serie 10/11. El conector del borde de la placa interactúa con el backplane del bastidor; Los cables del servoaccionamiento se conectan a los conectores del panel frontal de la placa para las señales de salida analógica y retroalimentación del codificador de pulsos.

P5: ¿Qué parámetros CNC deben configurarse después de instalar un A16B-1210-0430 de repuesto?

Los parámetros de los ejes adicionales (tipo de eje (lineal o rotativo), dirección de desplazamiento, resolución del codificador de impulsos (pulsos por revolución del motor), asignación de nombre de eje y ganancias del servo bucle) deben verificarse después del reemplazo. Estos se guardan en la memoria principal de parámetros del CNC y no se modifican con el propio reemplazo de la placa. Sin embargo, confirmar la configuración de los parámetros antes de volver a poner la máquina en producción garantiza que los ejes adicionales se comporten correctamente con la nueva placa instalada.
