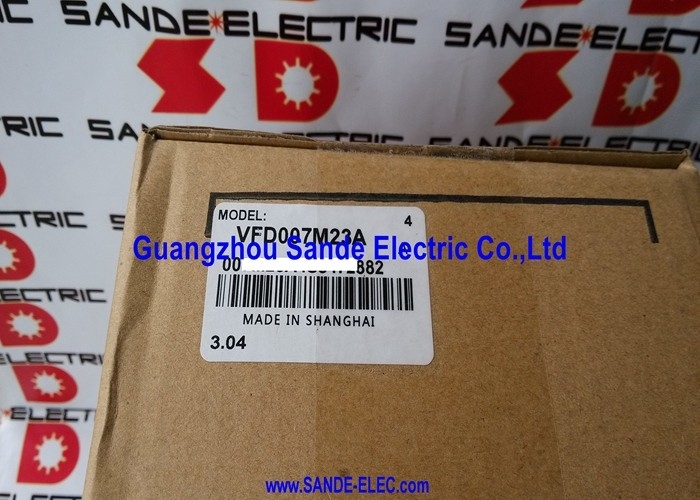

VFD007M23A DELTA Inversor de frecuencia VFD convertidor de frecuencia VFDOO7M23A

Delta VFD007M23A | Microvariador de CA vectorial sin sensores serie VFD-M: 0,75 kW/1 HP/trifásico 230 V/0,1–400 Hz/MODBUS

Compacto y capaz: VFD-M para aplicaciones de motores pequeños

El Delta VFD007M23A es el miembro de 0,75 kW de la serie VFD-M: el variador de CA "micro" compacto de Delta diseñado para el control de motores de CA de potencia pequeña a media. Entrada trifásica de 230 V, salida trifásica, rango de 0,1 a 400 Hz, control vectorial V/f y sin sensores y comunicación MODBUS incorporada: estas no son características que comúnmente se encuentran juntas en esta clase de potencia. El VFD-M ganó su posición en la automatización de máquinas pequeñas al incluir capacidad de accionamiento profesional en un tamaño compacto.

El control vectorial sin sensores es el modo de funcionamiento que separa al VFD-M de los variadores básicos V/f únicamente a este precio. Un variador vectorial sin sensores construye un modelo matemático interno del motor conectado, estimando los componentes de flujo y par en tiempo real, sin un codificador de velocidad físico en el eje del motor. En condiciones de carga variable, ajusta su salida para mantener el par con mayor precisión que el control V/f. Para husillos de fresado, transmisiones de transportadores, equipos de carpintería y aplicaciones de bombas o ventiladores pequeños donde la carga varía durante el ciclo, el vector sin sensores proporciona una mejor regulación de la velocidad.

La frecuencia portadora llega hasta 15 kHz, la frecuencia de conmutación de la etapa de salida IGBT. Las frecuencias portadoras más altas producen un funcionamiento más silencioso del motor (menos ruido de conmutación audible) y formas de onda de corriente más suaves, a costa de una disipación de calor ligeramente mayor. A 15 kHz, el VFD007M23A funciona con bajo ruido acústico del motor, lo que es importante en talleres o entornos de fabricación de precisión.

Especificaciones clave

PID y MODBUS integrados: automatización sin hardware adicional

Dos características que vale la pena destacar para la integración de máquinas pequeñas:

PID incorporado:El VFD007M23A tiene un bucle de control de retroalimentación PID (Proporcional-Integral-Derivada) nativo. Conecte una señal de retroalimentación del proceso (transmisor de presión, medidor de flujo, sensor de nivel) a la entrada analógica del variador, establezca el punto de ajuste y el variador ajustará la velocidad del motor para mantener el proceso en el objetivo; no se requiere un PLC externo para el control del proceso de circuito cerrado.

MODBUS incorporado:RS-485 MODBUS RTU de hasta 38.400 bps permite operar y monitorear el variador desde un PLC, sistema SCADA o HMI a través de una red serial. Se puede acceder a los parámetros de punto de ajuste de velocidad, comando de marcha/parada, dirección y estado del variador a través de registros MODBUS, lo que elimina la necesidad de cableado de referencia de velocidad analógico dedicado en sistemas conectados a MODBUS.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre V/f y control vectorial sin sensores, y cuándo se debe utilizar cada uno?

El control V/f (voltaje/frecuencia) mantiene una relación fija entre el voltaje de salida y la frecuencia en todo el rango de velocidad. Es simple y estable pero la velocidad disminuye bajo carga. El control vectorial sin sensores estima continuamente el flujo y el par del motor y ajusta el vector de corriente de salida para compensar la carga, manteniendo la velocidad con mayor precisión sin un codificador físico. Utilice V/f para ventiladores y bombas donde sea aceptable alguna variación de velocidad bajo carga. Utilice vectores sin sensores para husillos de fresado, transportadores y procesos donde la precisión de la velocidad bajo carga variable es importante.

P2: ¿Cuál es el reemplazo del VFD007M23A descontinuado?

El reemplazo confirmado de Delta es el VFD4A8MS23ANSAA. Antes de sustituirlo, confirme que el voltaje de entrada, la clasificación de corriente de salida y las dimensiones físicas del VFD4A8MS23ANSAA coincidan con la aplicación instalada y el espacio del panel. El recambio pertenece a la serie MS de Delta, que incorpora funciones de control actualizadas; Verifique que cualquier configuración de comunicación y estructura de parámetros sean compatibles con el sistema de control instalado.

P3: ¿Puede el VFD007M23A hacer funcionar un motor monofásico de 230 V con un suministro trifásico?

No. La salida del VFD es trifásica: acciona motores de inducción trifásicos estándar. Los motores monofásicos requieren una configuración de salida diferente y no son compatibles con la salida trifásica de este variador. El VFD007M23A convierte una entrada trifásica de 230 V CA en una salida trifásica de frecuencia variable solo para motores trifásicos.

P4: ¿Cómo se conecta la comunicación MODBUS al VFD007M23A?

La conexión MODBUS RS-485 utiliza el terminal serie RS-485 del variador (normalmente etiquetado como SG+, SG− y GND en la regleta de terminales de control). Conéctese al puerto RS-485 del PLC o del dispositivo maestro mediante un cable de par trenzado blindado. Configure la dirección del nodo MODBUS de la unidad, la velocidad en baudios (hasta 38.400 bps) y el formato de datos a través de la configuración de parámetros de la unidad. Termine la red RS-485 en ambos extremos con resistencias de terminación de 120 Ω.

P5: ¿Qué significan en la práctica el aumento automático de par y la compensación de deslizamiento?

El refuerzo de par automático aumenta automáticamente el voltaje de salida a bajas frecuencias para compensar la caída de voltaje de la resistencia del estator, manteniendo el par del motor a bajas velocidades sin ajuste manual. La compensación de deslizamiento ajusta la frecuencia de salida para contrarrestar la reducción natural de la velocidad (deslizamiento) que ocurre a medida que aumenta la carga del motor, manteniendo la velocidad del eje del motor más cerca de la frecuencia ordenada bajo carga. Ambos mejoran el rendimiento del motor sin ajuste manual de parámetros para motores de inducción estándar.
