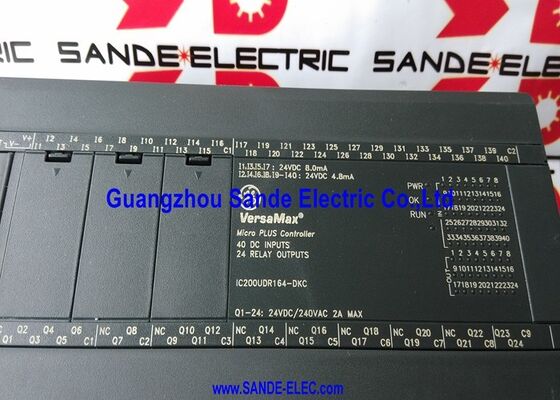

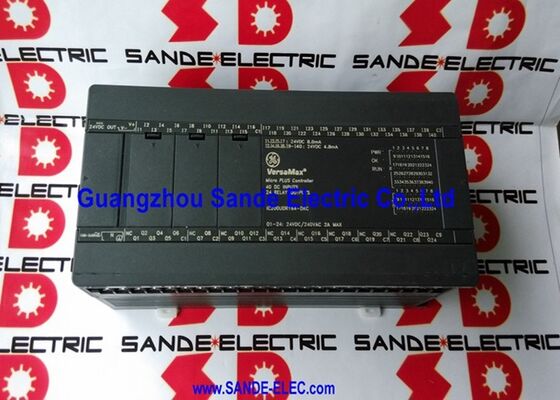

IC200UDR164-DKC∙ GE Fanuc VersaMax Micro PLC ∙ 40×24VDC Entrada / 24 Relé Salida / 120 ∙ 240VAC / 8 Entradas HSC / RS-232C / 4 Unidades de Expansión / Revisión DKC

Un micro PLC completo No sólo un módulo de E/S

El IC200UDR164-DKC es un procesador completo VersaMax Micro PLC, fuente de alimentación, entradas digitales y salidas de relevos en una sola carcasa.es un controlador programable autónomo con CPU incorporada, ejecución de programas y E/S de campo.

La designación "UDR164" tiene un significado funcional: la unidad proporciona 40 entradas digitales de CC y 24 salidas de relé en el formato de 64 puntos (U = VersaMax, D = entrada de CC, R = salida de relé,El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones de funcionamiento de los motores de combustión renovable.El sufijo DKC identifica la revisión de hardware de esta versión específica.

Con una potencia de entrada de 120 ∼ 240 VAC, esta unidad se conecta directamente a la red de corriente alterna sin una fuente de alimentación de corriente continua separada ∼ el convertidor AC/DC interno alimenta tanto la lógica del PLC como los circuitos de entrada.Para los diseños de gabinetes en los que la fuente de alimentación de CA sea la principal, esto elimina un componente.

Especificaciones clave

24 Salidas de relé del formulario C  Control de campo de tensión mixta

Cada una de las 24 salidas de relé es un contacto de forma C (SPDT) un relé de cambio con terminales normalmente abiertos, normalmente cerrados y comunes.

Normalmente abierto (NO):Control de la carga estándar ‡ bobina de arranque del motor, válvula de solenoide, alarma.

Normalmente cerrado (NC):Aplicaciones a prueba de fallos ✓ circuitos que deben estar encendidos cuando la salida está apagada y que se desactivan cuando está encendida.

Común (COM):Acepta cualquier voltaje de suministro de campo dentro del rango de contacto del relé.y las cargas de 24VDC se conectan al mismo banco de relé sin hardware de correspondencia de voltaje el contacto del relé es eléctricamente independiente de la fuente de PLC.

Escenarios de aplicación

con una capacidad de transmisión superior a 50 WLa unidad se conecta directamente al bus de corriente alterna del panel. No 24VDC módulo de alimentación necesaria para el propio PLC simplificando el diseño del panel para máquinas con infraestructura de alimentación de corriente alterna solamente.

Control del relé de zonas múltiples:24 Relé de forma C que controla de forma independiente los arrancadores del motor, los solenoides de las válvulas y los contactos de alarma a tensiones mixtas de campo CA y CC ¥ todos desde una sola carcasa del controlador.

Número de producción de alta velocidad:El programa lee los recuentos acumulados en cada escaneo para el control de lotes, medición de longitud o monitoreo de velocidad.

Preguntas frecuentes

P1: ¿Cuál es el sufijo de revisión "-DKC" y afecta a la compatibilidad?

El sufijo DKC identifica la revisión de hardware específica del IC200UDR164.Las revisiones reflejarán las actualizaciones de componentes o de fabricación manteniendo la misma especificación funcional y compatibilidad del programa.Una unidad DKC sustituye las versiones anteriores de IC200UDR164 (como AD, CB, etc.) sin cambios de programa en la mayoría de las instalaciones.Confirmar con los requisitos de la versión del firmware del programa instalado si hay dudas sobre la compatibilidad de la revisión.

P2: ¿Qué software de programación se conecta al IC200UDR164-DKC?

La serie VersaMax Micro se programa utilizando Proficy Machine Edition (PME) o el software Logicmaster anterior.La conexión se realiza a través del puerto serie RS-232C incorporado utilizando un cable de programación IC200CBL001 o equivalente. Proficy Machine Edition admite tanto el Diagrama de escaleras como la Lista de instrucciones para la plataforma VersaMax Micro.

P3: ¿Se pueden utilizar las 24 salidas del relé como contactos NO y NC simultáneamente desde el mismo relé?

Sí. Cada relé de forma C proporciona los tres terminales NO, NC y COM en la banda terminal.o ambos determina cómo responde el circuito de campoUn relé puede cerrar simultáneamente un circuito NO (energizar una lámpara) y abrir un circuito NC (desenergizar un bypass) con un solo comando de salida.

P4: ¿Cuál es la diferencia entre IC200UDR164 e IC200UDR064?

Ambos son micro PLC de 64 puntos VersaMax con 40 entradas de CC y 24 salidas de relé.Todas las demás especificaciones funcionales, la capacidad HSC, el tipo de relé, la conectividad de expansión son idénticas.

P5: ¿Las salidas de relé están protegidas contra el cambio de carga inductiva?

Para las cargas inductivas (bobinas de arranque del motor, válvulas de solenoide), los contactos del relé no incluyen supresión incorporada.Se recomienda la supresión externa a través de la carga una red de deslizamiento para cargas de CA o un diodo de rueda libre para cargas de CCSin supresión, el pico de EMF en la apertura del relé degrada la vida del contacto con el tiempo.Verificar los requisitos de supresión de carga inductiva del manual de usuario IC200UDR164 para los tipos de carga específicos que se están cambiando.
