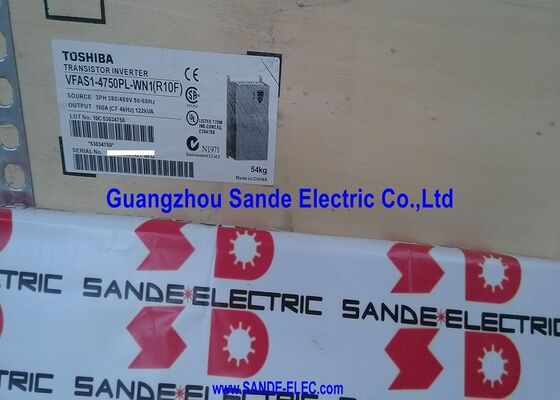

Toshiba Inverter VFAS1-4750PL-WN1 Toshiba Transistor Inverter VFAS14750PLWN1 Envío rápido

VFAS1-4750PL-WN1 Toshiba Tosvert Inverter VF-AS1 75kW / 400V / 160A / 3 fases / CT y VT Modo / bombas / ventiladores / transportadores

Serie VF-AS1 ¢ Unidad de alto rendimiento de uso general

El Tosvert VF-AS1 es la plataforma de propulsión de frecuencia variable de uso general de Toshiba, que cubre un amplio rango de potencia desde subkilowatts hasta instalaciones industriales de alta capacidad.El VFAS1-4750PL-WN1 se sitúa en el punto de 75kW en el rango de clase 400V, con una capacidad que cubre equipos de proceso medianos a grandes, incluidas las bombas de circulación, ventiladores de gran volumen y sistemas de transporte cargados.

El VF-AS1 admite tanto los modos de control CT (Torque constante) como VT (Torque variable).bombas de desplazamiento positivo. El modo VT es para cargas centrífugas, ventiladores y bombas centrífugas, donde el par requerido disminuye con la velocidad.La selección del modo correcto optimiza la gestión térmica y las características de salida del accionamiento para el tipo de carga conectada.

Especificaciones clave

Control de velocidad y par para procesos industriales

Un accionamiento de frecuencia variable controla la velocidad del motor mediante el ajuste de la frecuencia de salida y el voltaje.con rampas de aceleración y de desaceleración suaves, eliminando la tensión mecánica del arranque directo en línea.

Para las aplicaciones de bombas, el control de velocidad variable reemplaza a las válvulas de estrangulamiento como mecanismo de control de flujo.El funcionamiento de una bomba a una velocidad del 70% consume aproximadamente el 34% de la energía en comparación con el funcionamiento a velocidad máxima el ahorro de energía es proporcional al cubo de la relación de velocidadEn el caso de las bombas y ventiladores de gran tamaño que funcionan de forma continua, esta reducción del consumo de energía constituye la principal justificación económica para la instalación de motores.

Con una potencia de 75kW, el VFAS1-4750PL-WN1 cubre tamaños de motor adecuados para bombas de suministro de agua industriales, unidades de manejo de aire HVAC, ventiladores de ventilación de procesos y sistemas de transmisión de transporte de mediano rendimiento.

Escenarios de aplicación

Bomba de suministro de agua de proceso:Una estación de bombeo de una red municipal de agua opera en paralelo con tres bombas centrífugas de 75 kW, cada una de las cuales es controlada por un VFAS1-4750PL-WN1,permitiendo a la estación igualar la producción de la bomba a la demanda variando la velocidad en lugar de encender y apagar las bombas.

Ventilador de ventilación industrial:Un ventilador de ventilación de una gran planta de proceso requiere un flujo de aire variable para diferentes modos de producción.eliminación de las pérdidas de amortiguadores.

Acción del transportador:Una transmisión de transportador de 75 kW en un sistema de manipulación de materiales a granel requiere un arranque suave con carga completa.Elimina el tirón de la correa y el choque mecánico al arrancar.

Preguntas frecuentes

P1: ¿Qué indica el sufijo "WN1" en VFAS1-4750PL-WN1?

Los códigos de sufijo en el número de la pieza VF-AS1 indican las opciones de configuración, el tipo de carcasa, las opciones de filtro y las variantes de especificación regional.El sufijo "WN1" indica la configuración específica de esta unidad en particular.Confirme la configuración exacta con la guía de selección de productos Toshiba VF-AS1 cuando se necesite reemplazo o selección equivalente.

P2: ¿Cuál es la diferencia entre el modo CT y VT para el VFAS1-4750PL-WN1?

El modo CT (Torque constante) se selecciona para cargas que requieren torque total a todas las velocidades: transportadores, compresores, bombas de desplazamiento positivo.El modo VT (Momento Variable) es para cargas centrífugas ventiladores y bombas centrífugas donde la demanda de par disminuye con la velocidad como la ley cuadradaLa selección del modo VT en una carga adecuada permite una mayor corriente continua a velocidad máxima; la selección de CT en una carga centrífuga es segura, pero utiliza la calificación térmica CT más conservadora.

P3: ¿Qué fuente de alimentación de entrada se requiere para el VFAS1-4750PL-WN1?

La unidad requiere una fuente de CA de 3 fases en el rango de 400-480V a 50Hz o 60Hz. La nominal de 400V cubre las fuentes industriales estándar de la CEI (380V/400V/415V redes europeas / asiáticas).El extremo de 480V cubre las fuentes norteamericanas y algunas asiáticas de 460V/480VSe debe instalar un interruptor principal o un interruptor de desconexión fusionado correctamente calificados aguas arriba de la unidad según los códigos eléctricos locales.

P4: ¿El VFAS1-4750PL-WN1 incluye una resistencia de frenado incorporada?

A 75 kW, el VF-AS1 no incluye una resistencia de frenado incorporada. An external braking resistor (model PBR7-017W3R7 for the 75kW variant) and braking unit are required for applications that need active deceleration braking — such as loads with high inertia or vertical loads requiring controlled descentPara las aplicaciones de bombas y ventiladores en las que es aceptable el uso de una marcha lenta para detenerse, normalmente no se requiere la resistencia de frenado.

P5: ¿Qué tipos de motores son compatibles con el VFAS1-4750PL-WN1?

El VF-AS1 está diseñado para motores de inducción de CA de 3 fases estándar.Para motores síncronos de imán permanente o para tipos especiales de motores, comprobar la compatibilidad con los ajustes del algoritmo de control del VF-AS1.
