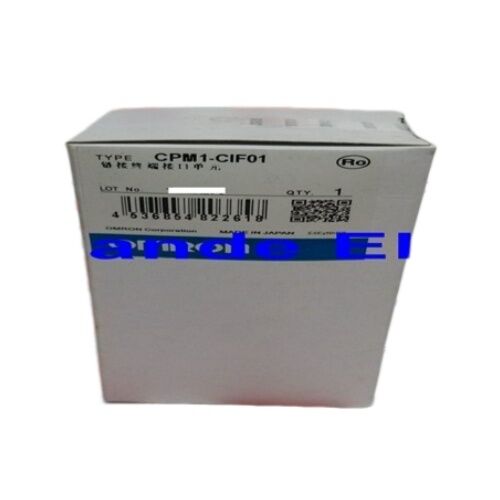

Modulo de comunicación de Omron CPM1-CIF01 CPM1-CIFO1 CPM1CIF01

Omron CPM1-CIF01∙ Puerto Periférico Adaptador RS-232C ∙ CPM1 / CPM1A / CPM2A / SRM1 / Enlace de Host + Programación / Combinaciones de Cables XW2Z

Número de la parte:Se aplicará el método de evaluación de la calidad de los productos.

El fabricante:Corporación Omron (Japón)

Conector del lado del PC:D-sub 9-pin (RS-232C)

Combinaciones de cables:

• XW2Z-200S-CV (2m) / XW2Z-500S-CV (5m) para la conexión de puerto PC COM estándar
• XW2Z-200S-V (2m) / XW2Z-500S-V (5m) ‡ disposición de conexión alternativa

Qué hace realmente el CPM1-CIF01

Los PLC CPM1/CPM1A/CPM2A se comunican a través de un puerto periférico que opera a niveles lógicos TTL ∼ oscilaciones de voltaje de 0 ∼ 5 V.Los puertos serie de PC estándar y los adaptadores USB a serie funcionan a niveles de RS-232C, con oscilaciones de voltaje de ±3V a ±15VEstos no son compatibles sin un convertidor de nivel.

El CPM1-CIF01 es ese convertidor de nivel, se conecta al conector de puerto periférico del PLC, convierte los niveles de señal TTL a RS-232C,y presenta un conector masculino D-sub 9-pin que una interfaz serie de PC aceptaSin este adaptador (o un equivalente), no hay una ruta directa desde un PC que ejecuta CX-Programmer o SYSMAC-CPT hasta el puerto de programa del PLC.El CPM1-CIF01 es la interfaz física que hace posible la conexión.

Especificaciones clave

Selección del cable Que cable XW2Z utilizar

Los cables de tipo CV (XW2Z-xxxS-CV) se especifican en los diagramas de conexión estándar de Omron para la programación PC-CPM1A/CPM2A a través del CPM1-CIF01.Verifique la combinación de cables específica de la guía de conexión de Omron para el modelo de PLC instalado antes de ordenar. La combinación correcta depende del tipo de PLC y la interfaz del PC..

Escenarios de aplicación

Posición en servicio inicial del programa:Conecte el CPM1-CIF01 al puerto periférico CPM1A, conecte el cable XW2Z-200S-CV al puerto PC COM (o adaptador USB a serie), abra CX-Programmer,seleccione el puerto COM correcto a la velocidad de baud apropiada, y en línea para descargar el programa.

Diagnóstico de fallas de campo:Una máquina equipada con CPM2A desarrolla una falla inesperada durante la producción.y monitorear los estados de E / S y los valores de la tabla de datos en tiempo real sin detener la máquina.

Conexión HMI de enlace de host:Un pequeño panel de operador se comunica a través de Host Link. El CPM1-CIF01 proporciona la interfaz RS-232C entre el puerto serie del panel y el puerto periférico del PLC,que permite al panel leer y escribir direcciones de datos del PLC.

Kit de mantenimiento de repuestoLos sistemas CPM1A y CPM2A siguen en servicio a nivel mundial.Mantener un CPM1-CIF01 en el kit de mantenimiento elimina el retraso en la obtención de uno cuando se necesita acceso al programa de emergencia en una ubicación remota de la máquina.

Preguntas frecuentes

P1: ¿Por qué se necesita un adaptador separado en lugar de conectar un cable directamente al PLC?

Los puertos periféricos CPM1/CPM1A/CPM2A utilizan niveles de voltaje TTL (lógica 0?? 5V). Los puertos serie PC RS-232C utilizan una señalización de ±3V a ±15V.Estos niveles son eléctricamente incompatibles conectando directamente un cable RS-232C al puerto periférico TTL produce una comunicación poco confiable o ningunaEl CPM1-CIF01 realiza la conversión de voltaje entre las dos normas.

P2: ¿Qué cable es correcto para una conexión de puerto COM PC port PC estándar?

El XW2Z-200S-CV (2m) o el XW2Z-500S-CV (5m) se especifican en los diagramas de conexión estándar de Omron para las conexiones de puerto serie D-sub 9-pin compatibles con PC AT a través del CPM1-CIF01.Para los adaptadores USB-serie que presenten un puerto COM virtual, se aplican los mismos cables el adaptador aparece en el PC como un puerto COM estándar. Seleccione la longitud del cable en función de la disposición del gabinete.

P3: ¿Qué software de programación se conecta a través del CPM1-CIF01?

CX-Programmer (parte de la suite de software CX-One de Omron) es el entorno de programación actual para los PLC CPM1, CPM1A y CPM2A. En la configuración de conexión de CX-Programmer, seleccione el puerto COM,Tipo de enlace RS-232C, y establece la velocidad de baud para que coincida con la configuración del puerto periférico del PLC (normalmente 9600 baud para CPM1A / CPM2A).

P4: ¿Es el CPM1-CIF01 específico para determinados modelos de CPM o es compatible en general?

El CPM1-CIF01 es compatible con las familias de controladores CPM1, CPM1A, CPM2A y SRM1 relacionadas, todas las cuales comparten el mismo conector de puerto periférico y la misma especificación de nivel de señal TTL.No es compatible con la serie CJ u otras familias de PLC de Omron que utilizan diferentes configuraciones de puertos. Confirmar la compatibilidad con el modelo de PLC específico instalado a partir de la documentación de conexión de Omron.

P5: ¿De dónde proviene el CPM1-CIF01?

A través de la red de distribución autorizada de Omron (para las existencias nuevas y viejas) y a través del mercado de repuestos de accesorios heredados de Omron distribuidores de piezas de automatización industrial y proveedores excedentarios.Incluir el conjunto de cable XW2Z apropiado en el orden Verifique el tipo de cable de la guía de conexión de Omron para el modelo PLC instalado.
