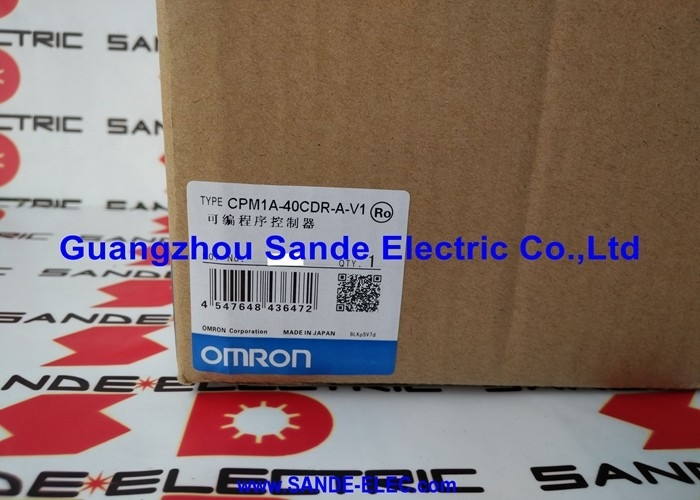

Omron CPM1A-40CDR-A-V1 | Micro PLC compacto CPM1A — 24 DI / 16 salidas de relé / 100–240 VCA / RS-232C / 3 unidades de expansión / Repuesto obsoleto

Dónde se ubica el CPM1A: más simple y más pequeño que el CPM2A

El CPM1A es el microPLC compacto de generación anterior de Omron, anterior al CPM2A en el mismo linaje de familia de productos. Ambos son controladores compactos con salida de relé y alimentación de CA que se montan en un riel DIN sin bastidor. Lo que los separa es el tamaño del programa y la capacidad incorporada.

La memoria de programa del CPM1A-40CDR-A-V1 es de 1.024 palabras, aproximadamente equivalente a 1.024 peldaños de escalera. Para secuencias sencillas de la máquina: un transportador con 12 sensores y 8 salidas, una estación de embalaje simple con control de ciclo y salidas de alarma, una estación de bombeo de servicios públicos con bloqueos de nivel y presión. Las aplicaciones que quedan dentro de este ámbito son el territorio natural del CPM1A.

El CPM2A-60CDR-A (también en este conjunto de productos) proporciona 4096 pasos de programa y 60 puntos de E/S, cuatro veces la capacidad del programa en una carcasa físicamente similar. Para las máquinas que comenzaron con un CPM1A y crecieron más allá de los 1024 pasos, un CPM2A lo reemplazó. Para las máquinas que aún funcionan cómodamente dentro del entorno del CPM1A, el controlador hace su trabajo sin el costo adicional del modelo más grande.

El sufijo -A-V1 identifica la versión de suministro de CA (A) en la revisión de hardware V1. La revisión V1 es una actualización de producción posterior de la base CPM1A-40CDR-A; Es eléctrica y funcionalmente compatible con el original en la misma instalación del armario.

Especificaciones clave

CPM1A vs CPM2A: dos generaciones, diferentes escalas

Para una máquina que se construyó con el CPM1A y necesita una CPU de reemplazo, el CPM1A-40CDR-A-V1 es el reemplazo similar correcto. El CPM2A-60CDR-A no puede sustituirlo directamente: su estructura de programa y direccionamiento de memoria difieren, lo que requiere la verificación del programa antes de su uso.

Expansión: lo que ofrecen tres unidades

Las unidades de expansión CPM1A se conectan al lado derecho de la unidad base de la CPU. Tipos disponibles: E/S digitales de 20 puntos (CPM1A-20EDT o 20EDR), entrada analógica de 4 canales (CPM1A-4AD), salida analógica de 2 canales (CPM1A-2DA) y unidades de entrada de sensor de temperatura. Tres unidades de expansión elevan la E/S máxima del sistema a 100 puntos en total, expandiendo una base de 40 puntos para cubrir máquinas más grandes que superan las E/S de la unidad base sin requerir una CPU más grande.

Escenarios de aplicación

Pequeñas máquinas herramienta y prensas:24 entradas monitorean interruptores de límite, enclavamientos y sensores de presencia de herramientas. 16 salidas de relé controlan el solenoide de la prensa, los cilindros de sujeción y los indicadores de alarma. El programa se ajusta a 1024 pasos para un ciclo secuencial con detección de fallas.

Control de bombas y ventiladores:Interruptores de nivel, sensores de presión y contactos de estado del motor en entradas; contactores de motor y lámparas indicadoras en salidas de relé. Lógica de escalera simple con temporizadores y contadores.

Repuesto de equipo heredado:El CPM1A fue el microPLC estándar de Omron durante la década de 1990. Muchas máquinas construidas en esta época todavía funcionan con hardware CPM1A. Un reemplazo CPM1A-40CDR-A-V1 restaura el controlador original sin modificación del programa.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre CPM1A-40CDR-A y CPM1A-40CDR-A-V1?

El sufijo -V1 indica la revisión de hardware 1: una actualización de producción del CPM1A-40CDR-A básico que incorpora cambios de componentes. Ambos tienen especificaciones eléctricas idénticas: 24 entradas de CC, 16 salidas de relé, suministro de 100 a 240 VCA, programa de 1024 palabras, puerto RS-232C. El -V1 es funcionalmente intercambiable con el original en cualquier aplicación CPM1A-40CDR-A instalada.

P2: ¿Qué software de programación se requiere?

CX-Programmer (parte de la suite CX-One), que se conecta a través del puerto periférico RS-232C incorporado. Sysmac Studio no admite CPM1A. CX-Programmer V9.x y posteriores incluyen definiciones de dispositivos CPM1A. Un adaptador USB a RS-232 y un cable de programación CS1W-CN226 o equivalente conectan la PC al puerto periférico de la CPU.

P3: ¿Se puede transferir el programa CPM1A-40CDR-A-V1 directamente a un CPM2A?

No sin verificación. Si bien CX-Programmer puede abrir programas CPM1A y redirigirlos al hardware CPM2A, las diferencias en el direccionamiento de E/S, el rango del temporizador y contador y el conjunto de instrucciones significan que el programa transferido debe probarse antes de la puesta en servicio. Un programa CPM1A que aborda E/S dentro del mapa de memoria del CPM1A debería funcionar en un CPM2A con el mismo recuento de E/S, pero siempre verifique antes de regresar a producción.

P4: ¿Se pueden agregar E/S analógicas al CPM1A-40CDR-A-V1?

Sí. La unidad de expansión de entradas analógicas CPM1A-4AD proporciona 4 canales de entrada de 0 a 10 V o 4 a 20 mA, y la CPM1A-2DA proporciona 2 canales de salida analógica. Estas unidades de expansión cuentan para el máximo de 3 unidades. Se accede a los datos analógicos a través de direcciones de área de datos especiales en el programa CPM1A.

P5: ¿De dónde se obtiene el CPM1A-40CDR-A-V1?

A través del mercado de posventa heredado de Omron CPM1A: distribuidores especializados en PLC heredados y proveedores excedentes probados. Omron no produce el CPM1A a través de los canales de distribución actuales. Confirme la revisión -A (suministro de CA) y -V1 de la etiqueta de la unidad instalada. El suministro de unidades probadas es limitado en comparación con las plataformas Omron posteriores; Se recomienda crear un pequeño stock de repuesto para instalaciones con múltiples instalaciones de CPM1A.
