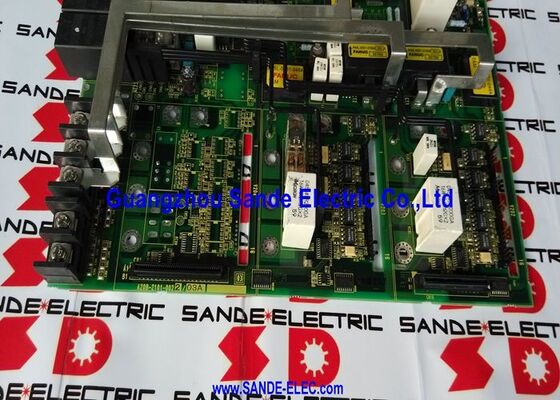

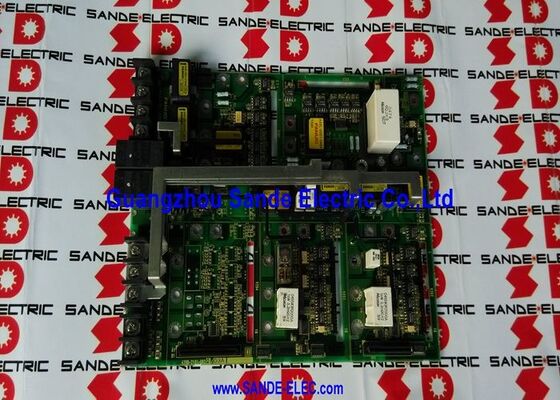

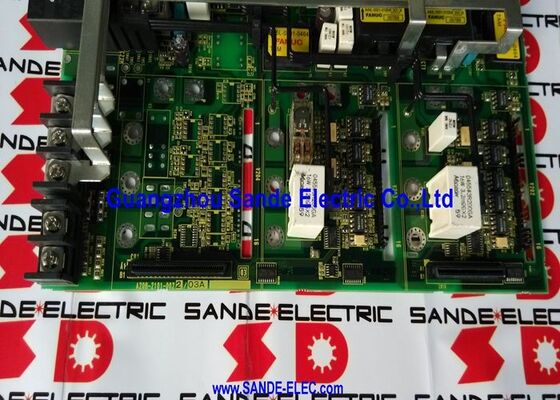

FANUC A20B-2101-0022 | Placa Base de Amplificador de Servodrive — Placa de Control de Amplificador de Servodrive y Husillo CNC

Número de pieza: A20B-2101-0022

Referencia cruzada: A20B-2101-0021 (variante relacionada)

Fabricante: FANUC Ltd. (Japón)

Tipo de producto: Placa Base de Amplificador de Servodrive — Placa de Control

Serie de producto: A20B-2101

La Base de Control del Drive

La A20B-2101-0022 es la placa base — la placa de control principal — dentro de una unidad amplificadora de servodrive o husillo FANUC. En la arquitectura de amplificadores FANUC, las placas de la serie A20B-2101 funcionan como la capa de inteligencia del amplificador: procesan los comandos de velocidad y par del CNC, acondicionan las señales de retroalimentación del encoder, ejecutan los bucles de control de corriente y controlan las señales de conmutación de la etapa de potencia.

La placa A20B-2101 es distinta de la placa de potencia (que maneja la rectificación de alto voltaje y la conmutación IGBT). La placa base opera a bajo voltaje, procesando las señales de control y los datos de retroalimentación a alta velocidad. Cuando la placa base falla, el amplificador pierde su lógica de control — el drive no puede regular la corriente, seguir los comandos de posición ni proteger el motor de sobrecorriente. Las fallas del drive suelen aparecer inmediatamente al encender o al ejecutar el primer comando de marcha.

La A20B-2101-0022 se documenta junto con la A20B-2101-0021 como una variante relacionada que sirve para las mismas aplicaciones de amplificador. Ambas son placas base para la misma familia de unidades amplificadoras FANUC, con las designaciones 0022 y 0021 que reflejan diferencias específicas de revisión de hardware o configuraciones de aplicación dentro de la serie.

Serie A20B-2101 en la Arquitectura del Amplificador

Los amplificadores de servodrive y husillo FANUC (serie Alpha y anteriores) se construyen alrededor de un módulo de potencia y un conjunto de placa de control. La serie A20B-2101 ocupa el rol de la placa de control:

• Recibe comandos de velocidad/par del CNC a través del bus serial de servodrive (FSSB) o interfaz analógica
• Procesa la retroalimentación del encoder del motor para el cálculo de posición y velocidad
• Ejecuta el algoritmo de regulación de corriente
• Genera señales de control de puerta a la etapa de potencia IGBT
• Implementa protección de hardware: sobrecorriente, sobretensión, sobretemperatura

Una A20B-2101-0022 fallida con una etapa de potencia intacta es reparable — la placa de control es reemplazable sin tocar los componentes de alto voltaje.

Especificaciones Clave

Preguntas Frecuentes

P1: El amplificador de servodrive FANUC muestra la alarma AL-02 (error de parámetro) o AL-09 (alarma de eje) inmediatamente al encender. ¿Podría ser la causa la A20B-2101-0022?

Sí. Las alarmas que aparecen inmediatamente al encender antes de cualquier comando de marcha — particularmente las alarmas de tipo parámetro — pueden originarse en la memoria no volátil de la placa de control que contiene datos corruptos, o en un componente de lógica de control fallido. Verifique el código de alarma en el manual del amplificador para determinar si apunta a la placa base o a la etapa de potencia. Los errores de parámetro y las alarmas de comunicación entre el amplificador y el CNC suelen ser fallas de la placa de control.

P2: ¿Puede la A20B-2101-0021 sustituir a la A20B-2101-0022?

Ambas son variantes dentro de la misma serie de placas base A20B-2101 y sirven para aplicaciones de amplificador estrechamente relacionadas. Si la 0021 puede sustituir directamente a la 0022 depende de la unidad amplificadora específica — confirme la compatibilidad de la revisión de hardware con FANUC o una empresa especializada en reparación FANUC antes de sustituir.

P3: Se encontró intacto el módulo de potencia (módulo IGBT) del amplificador. ¿Se puede reemplazar la A20B-2101-0022 sin reemplazar todo el amplificador?

Sí. La placa base es el conjunto de placa de control dentro del amplificador — está diseñada para ser reemplazada por separado de la etapa de potencia. La reparación a nivel de componente o el intercambio a nivel de placa es el enfoque estándar para fallas de la placa base cuando la etapa de potencia está confirmada como saludable. Esto evita el costo de reemplazar un amplificador completo por una falla del circuito de control.

P4: Después de reemplazar la A20B-2101-0022, el amplificador se enciende normalmente pero el posicionamiento del eje es errático. ¿Qué se debe verificar?

El posicionamiento errático después de un reemplazo de la placa base suele ser causado por configuraciones incorrectas de los parámetros de retroalimentación del encoder o un bucle de corriente mal calibrado en la nueva placa. Verifique que el parámetro del tipo de motor coincida con el motor conectado y vuelva a ejecutar el procedimiento de autoajuste del bucle de corriente si está disponible. También verifique que el cable del encoder esté conectado correctamente y que no existan problemas de blindaje en el cable del encoder después del trabajo de mantenimiento.

P5: ¿Dónde se obtiene la A20B-2101-0022?

Las empresas especializadas en reparación de drives FANUC y los distribuidores de repuestos CNC tienen existencias de intercambio para las placas amplificadoras de la serie A20B-2101. Algunas ofrecen reparación a nivel de componente de la placa fallida original, lo cual es rentable cuando la pieza es difícil de conseguir. Solicite una prueba funcional en un banco de pruebas de amplificador compatible antes de aceptar cualquier placa de intercambio.
