El sensor detrás del husillo

Antes de que un centro de mecanizado CNC pueda orientar su husillo para un cambio de herramienta, antes de que el control pueda ejecutar un pase de roscado en un torno, antes de que el taladrado rígido sea posible — la posición y velocidad del motor del husillo deben ser reportadas al control en tiempo real. Esa función pertenece al sensor del motor del husillo. En los motores de husillo FANUC AC de generación temprana, el componente responsable de esa retroalimentación es el A20B-9000-0300.

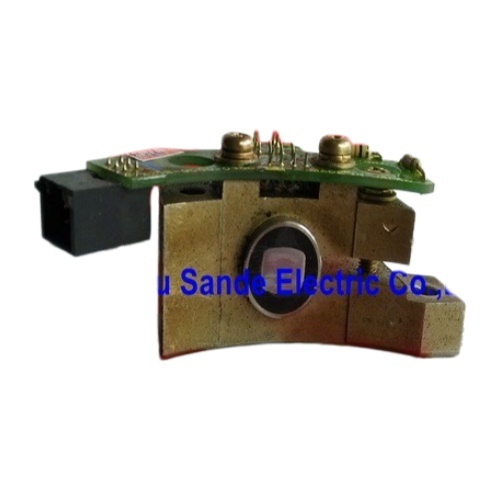

Este es un sensor captador óptico tipo B, diseñado y fabricado por FANUC en Japón específicamente para las variantes de motor de husillo AC de tapa negra y roja que equiparon miles de centros de mecanizado CNC, centros de torneado y máquinas de electroerosión desde la década de 1980 hasta principios de la de 1990. Su designación oficial de pedido FANUC es A290-1003-V320, aunque el número de referencia A20B-9000-0300 es la forma bajo la cual circula en el mercado de mantenimiento y repuestos CNC.

El sensor se vende como un conjunto completo — PCB captador óptico con herrajes de montaje y, dependiendo del proveedor, con o sin el cable de conexión. No hay subconjuntos para obtener por separado.

Qué hace este sensor dentro de la máquina

El sistema de accionamiento de husillo FANUC AC depende de la retroalimentación continua del motor del husillo para mantener la velocidad controlada, ejecutar paradas de orientación y, en configuraciones de accionamiento capaces, habilitar funciones de husillo controladas por posición. El A20B-9000-0300 es la fuente física de esa retroalimentación. Montado en la parte trasera del cuerpo del motor del husillo, el sensor lee una rueda objetivo en el eje del motor y genera la secuencia de pulsos que el accionamiento del husillo y el control CNC utilizan para calcular las RPM reales del husillo y rastrear la posición angular.

Tres funciones específicas en el CNC dependen directamente de que este sensor esté presente y funcione correctamente:

Regulación de la velocidad del husillo — El amplificador del husillo utiliza la salida del sensor como retroalimentación de velocidad real para cerrar el bucle de velocidad. Sin una señal válida, el accionamiento no puede mantener la velocidad del husillo programada frente a cargas de corte variables, y en la mayoría de las configuraciones generará una alarma e inhibirá completamente la operación del husillo.

Orientación del husillo (M19) — El comando de orientación detiene el husillo en una posición angular fija para cambios automáticos de herramienta. El bucle de posición para la orientación se cierra a través del sensor del husillo. Si el sensor falla o pierde la integridad de la señal, el husillo no alcanzará la posición de orientación o girará continuamente sin detenerse — un comportamiento comúnmente reportado en los recursos de solución de problemas de FANUC y un indicador confiable de falla del sensor.

Funciones sincronizadas con el husillo — Los ciclos de roscado en tornos, el taladrado rígido en centros de mecanizado (donde sea compatible con la generación del accionamiento) y cualquier ciclo que requiera que el control conozca la posición del husillo en tiempo real dependen de que la salida de pulsos del sensor sea limpia, consistente y precisa en fase.

Compatibilidad del motor: Familias de motores de husillo FANUC AC tempranas

El A20B-9000-0300 fue diseñado para la generación temprana de motores de husillo FANUC AC — las variantes originales de tapa negra y tapa roja que precedieron a la serie Alpha. Dentro de la clasificación de DNC Electronics utilizada por los especialistas de FANUC, estos motores abarcan las series 07xx y 10xx (los modelos de tapa negra más antiguos) y continúan a través de los motores de las series S, P e I que cubren las designaciones de bastidor 072x a 076x, donde se especificó la interfaz del sensor tipo B.

Para los motores de husillo de las series S y P — los caballos de batalla de las instalaciones de máquinas herramienta de la era FANUC 0, 6, 10, 11 y 15 — el A20B-9000-0300 es el sensor tipo B correcto. Si la máquina utiliza un motor de husillo de la serie Alpha o Alpha i, se requiere una familia de sensores diferente.

Contexto del sistema CNC: Qué controlaba estos motores

Las máquinas donde se encuentran con mayor frecuencia los sensores A20B-9000-0300 reflejan la base instalada de máquinas herramienta controladas por FANUC de ese período. Ejemplos documentados incluyen centros de mecanizado verticales Kitamura MY Center-2B con controles FANUC 11M, tornos CNC Hardinge CHNC y máquinas de electroerosión AGIE AGIECUT — una sección transversal que ilustra cuán ampliamente se adoptó la plataforma de motores de husillo FANUC AC temprana en fabricantes de máquinas herramienta y tipos de máquinas.

Los controles CNC FANUC emparejados con estos motores de husillo — las series 0, 3, 6, 10/11/15 — todavía están activos en servicio en máquinas en todo el mundo. El sensor del husillo es uno de los elementos de desgaste en estas máquinas. A diferencia de los devanados del motor o los rodamientos, que típicamente se desgastan gradualmente, la falla del sensor tiende a ser abrupta: un evento de contaminación, un impacto mecánico o simplemente fatiga térmica a largo plazo de los componentes ópticos y la PCB. Cuando el sensor falla, la máquina se detiene.

El A20B-9000-0300 y su hermano: A20B-9000-0380

El A20B-9000-0380 aparece junto con el A20B-9000-0300 en las listas de varios especialistas en piezas FANUC y está referenciado como una pieza compatible/relacionada. Ambos son sensores tipo B para el rango de motores de husillo AC de generación temprana. Al buscar un reemplazo, se recomienda confirmar la variante exacta del motor y verificar ambos números de pieza — el sensor que se envió de fábrica con el motor es la referencia definitiva, y la carcasa trasera o la placa de identificación del motor pueden identificar la designación original del sensor directamente.

Notas de adquisición y condición

Los sensores A20B-9000-0300 de stock nuevo son extremadamente escasos. La producción oficial de FANUC de componentes para esta generación de motores de husillo ha sido descontinuada hace mucho tiempo, y el suministro restante en el mercado proviene de tres fuentes: stock excedente de fábrica antiguo, unidades retiradas de máquinas durante modernizaciones o desmantelamientos, y unidades reacondicionadas procesadas por centros de reparación especializados en FANUC.

Los especialistas de FANUC de buena reputación prueban estos sensores solo cuando se entregan con el motor de husillo completo — las pruebas de sensores independientes sin la rueda objetivo y el arreglo de montaje del motor no replican las condiciones de operación dentro de la máquina. Al comprar una unidad de reemplazo, una garantía de 90 a 180 días de un reparador especialista que prueba con el motor instalado es el estándar realista en este segmento del mercado.

Preguntas frecuentes

P1: ¿Cómo confirmo que el A20B-9000-0300 es el sensor correcto para mi motor de husillo FANUC específico?

El método más confiable es verificar la carcasa trasera o la placa de identificación del motor del husillo — el número de pieza del sensor original generalmente está impreso o etiquetado en el cuerpo del motor cerca de la ubicación de montaje del sensor. Si la documentación del motor no está disponible, la designación de la serie del motor (visible en la placa de identificación del motor como un código de modelo en el rango 072x–076x para motores de las series S/P/I) confirma la compatibilidad del sensor tipo B. Si el motor está en una máquina con un control FANUC de la serie 10, 11 o 15 y utiliza un motor de husillo AC de tapa negra o roja, el A20B-9000-0300 es el candidato principal. El A20B-9000-0380 relacionado también debe verificarse ya que cubre un rango superpuesto de motores de husillo AC tempranos.

P2: ¿Qué síntomas indican que el sensor A20B-9000-0300 ha fallado?

La presentación más común es una falla de orientación del husillo — el husillo comandado a M19 falla en detenerse en la posición objetivo o gira continuamente sin alcanzar la parada de orientación. Un segundo síntoma común es una alarma de husillo en el CNC al inicio o durante la aceleración, donde el accionamiento informa que no hay señal de retroalimentación de velocidad o una señal de retroalimentación inconsistente. En algunos casos, la regulación de la velocidad del husillo se vuelve errática antes de la falla completa — las RPM programadas no se pueden mantener frente a la carga de corte. Cualquiera de estas condiciones en un accionamiento de husillo FANUC AC de generación temprana justifica la inspección del sensor antes de condenar el amplificador o el motor.

P3: ¿Se puede probar el sensor en banco sin el motor del husillo?

Las pruebas significativas en banco de este sensor óptico requieren la rueda objetivo del motor (el disco dentado o ranurado que el sensor lee) y un arreglo de montaje adecuado que replique la brecha sensor-objetivo especificada para el motor. Las pruebas independientes con una fuente de alimentación de banco pueden confirmar que la electrónica de la PCB está operativa, pero no detectarán problemas de sensibilidad de brecha, contaminación en la ruta óptica o fallas intermitentes que solo se manifiestan bajo las condiciones de vibración y térmicas de un husillo en funcionamiento. Los especialistas de FANUC que ofrecen pruebas de sensores las realizan correctamente con el conjunto completo del motor por esta razón.

P4: ¿Es el A20B-9000-0300 compatible con los motores de husillo FANUC serie Alpha?

No. Los motores de husillo de las series Alpha y Alpha i utilizan una familia de sensores diferente — sensores tipo MZ o CZ con montaje físico diferente, configuraciones de conector diferentes e interfaces de señal diferentes. El A20B-9000-0300 es específicamente para los motores de husillo FANUC AC de las series S, P e I más antiguas. La instalación de un sensor tipo B en un motor Alpha, o el intento de adaptar el cableado, no es una sustitución compatible o viable. Si la máquina utiliza un motor de husillo de la serie Alpha, el sensor correcto es de la familia A20B-2002-xxxx o A20B-2200-xxxx dependiendo de la generación del motor.

P5: ¿Cuál es la relación entre el A20B-9000-0300 y el código de pedido A290-1003-V320?

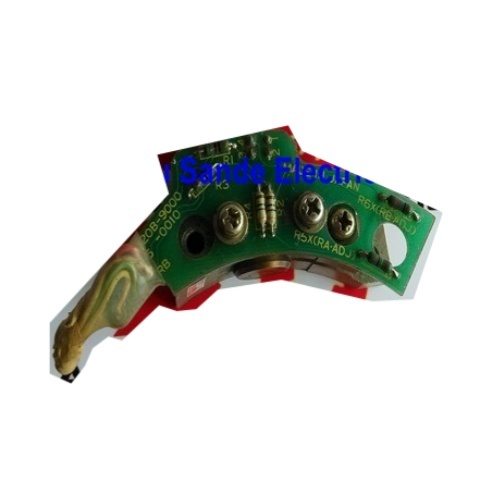

Ambos números se refieren al mismo componente físico. A290-1003-V320 es el código de pedido de fábrica de FANUC — el número utilizado al realizar pedidos directamente a través de los canales de distribución de FANUC. A20B-9000-0300 es el número de referencia común por el cual se conoce la pieza en el mercado de posventa y el sector de reparación, típicamente porque este número aparece en la serigrafía o etiqueta de la PCB del sensor. Al buscar proveedores del mercado de posventa, ambos números pueden arrojar resultados, y al verificar una pieza recibida contra la original, cualquiera de los números que aparezca en la PCB confirma la identidad correcta.
