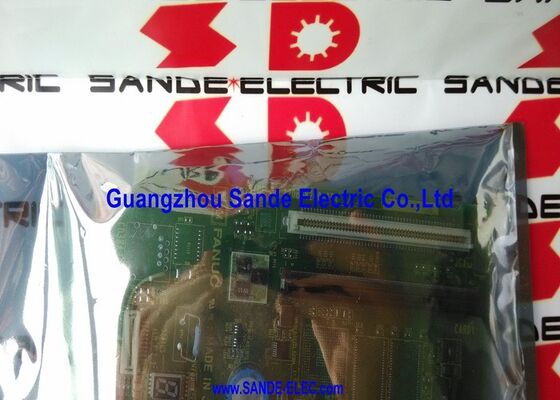

El control de la placa de control Fanuc A20B-8200-0545 A2OB-82OO-O545 A20B82000545

A20B-8200-0545∙ FANUC 0i-D PCB principal A5 0i Mate-TD / centro de torno y torneado / tabla maestra / variante de tabla A5

0i-D PCB principal A5 Variante del centro de giro

La plataforma FANUC Serie 0i-D utiliza varias variantes de tipo de placa principal A3, A5 y otras cada una adaptada a tipos de configuración 0i-D específicos.La designación A5 de la A20B-8200-0545 identifica esta como la placa principal para el0i Mate-TD la variante de centro de giro (tipo T) dentro de la línea de productos 0i-D Mate (compacto).

La designación "Mate" en el 0i Mate-TD indica que este es el compacto,Configuración económica del 0i-D ′′ diseñado para máquinas giratorias en las que el número completo de ejes 0i-D y la capacidad de E/S exceden el requisito de aplicaciónLa designación "TD" confirma que se trata delConfiguración del centro de giro- el CNC está configurado para operaciones de tipo torneo (torsión, roscado, ranura, revestimiento) en lugar de operaciones en centros de mecanizado.

La A20B-8200-0545 es la placa central de este sistema Mate-TD la placa maestra que alberga todos los módulos de memoria, tarjetas de opción y procesadores, y a la que se conectan todas las demás placas CNC.

Información clave sobre el producto

Funciones del tablero maestro Qué controla el A20B-8200-0545

Como placa maestra de la unidad de control 0i Mate-TD, el A20B-8200-0545 gestiona:

Ejecución del programa CNC:La CPU principal lee y ejecuta programas de código G, realizando los cálculos de interpolación que convierten los movimientos del programa en comandos de posición del eje.

Coordinación del servo:Los comandos del eje se envían a los servoamplificadores FSSB a través de la tarjeta del eje conectada a la placa, con la retroalimentación del codificador que regresa para cada ciclo de interpolación.

Control del eje:Los comandos de velocidad del husillo y las señales de retroalimentación se coordinan a través de las interfaces de la tarjeta del husillo en la placa.

Ejecución de la escalera PMC:La lógica de la secuencia de la máquina (conductor de enfriamiento, hidráulica, control de mandíbulas, tailstock, bloqueo de puertas) se ejecuta en el procesador PMC de la placa, leyendo entradas / salidas de E / S y escribiendo salidas en cada ciclo de escaneo.

Funciones de PC y Ethernet:La función de PC incorporada y el puerto Ethernet de la generación 0i-D permiten DNC basado en red y recopilación de datos características estándar de la plataforma 0i-D presente en el A20B-8200-0545.

Escenarios de aplicación

0i Fallo del torno del mate-TD en la placa principal:Un torno CNC de 2 ejes con un control Mate-TD 0i no puede comenzar la pantalla en blanco, sin respuesta de servo.El montaje del reemplazo y la restauración de los parámetros de respaldo restablece el torno a la producción.

Renovación del centro de giro:Un centro de giro más antiguo 0i Mate-TD se somete a una renovación de la unidad de control.proporcionando una nueva línea de base de hardware para el próximo período de producción.

Preguntas frecuentes

P1: ¿Es el A20B-8200-0545 compatible con la variante 0i Mate-MC (centro de mecanizado)?

No. El tipo de tablero A5 está adaptado a la configuración del centro de giro 0i Mate-TD.El centro de mecanizado 0i Mate-MC utiliza un tipo de placa principal diferente que coincide con su propia configuración de tarjeta de opción y placa de conexiónLa instalación de una placa principal de centro de giro A5 en un sistema de centro de mecanizado dará lugar a desajustes en la configuración del hardware.

P2: ¿Requiere A20B-8200-0545 un contenido diferente del módulo FROM que el tablero estándar 0i-D A3?

El software del sistema CNC en los módulos FROM es específico de la generación (0i-D) y específico del tipo de máquina (tipo T para el centro de giro).Esta es la misma designación de tipo T utilizada en el estándar 0i-TD, pero la versión y configuración específica del software pueden diferir entre el 0i-TD estándar y el 0i Mate-TD.Confirmar que el contenido del módulo FROM corresponde a la especificación 0i Mate-TD para el modelo de máquina específico.

P3: ¿Qué módulos de opción se instalan en el A20B-8200-0545 en una configuración estándar 0i Mate-TD?

Una configuración estándar 0i Mate-TD incluye: módulo de memoria FROM/SRAM (software CNC y almacenamiento de parámetros), tarjeta de eje (servocomunicación FSSB para los ejes del torno) y placa gráfica / pantalla.En comparación con el 0i-D completo (tablero A3), el complemento del módulo de la variante Mate es más pequeño con la configuración compacta de una simple máquina giratoria de 2 ejes.codificador de posición del husillo, o I / O adicional para ampliar la configuración de la base.

P4: Después de reemplazar A20B-8200-0545, ¿cuál es el primer paso antes de encender?

Confirmar que todos los módulos de memoria (FROM/SRAM), la tarjeta de eje y todas las demás tarjetas de opción se han transferido de la placa original a la placa de reemplazo en sus posiciones de ranura correctas.Un módulo perdido o mal ubicado impide que el CNC se inicie correctamente. También comprobar que la batería SRAM está instalada y muestra un voltaje saludable si la batería no se transfirió de la placa vieja o es una batería nueva,Plan para restaurar todos los parámetros y programas de la copia de seguridad después del primer encendido.

P5: ¿Puede el usuario final programar A20B-8200-0545 o requiere programación FANUC?

The A20B-8200-0545 hardware does not require FANUC factory programming — it is a passive board whose function is defined by the FROM modules (containing the FANUC system software) and the SRAM modules (containing machine parameters)Los usuarios finales configuran el CNC estableciendo parámetros y cargando programas PMC; no programan el propio hardware de la placa.Esto requiere el soporte de instalación original o un archivo de soporte de servicio de FANUC.
