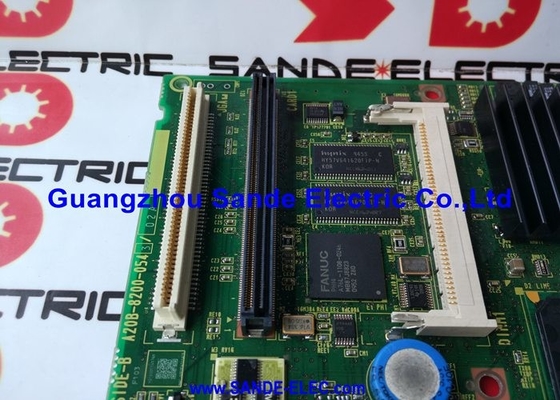

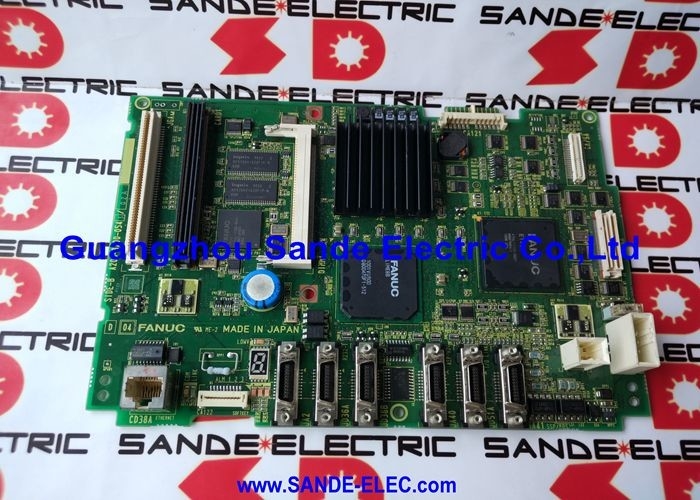

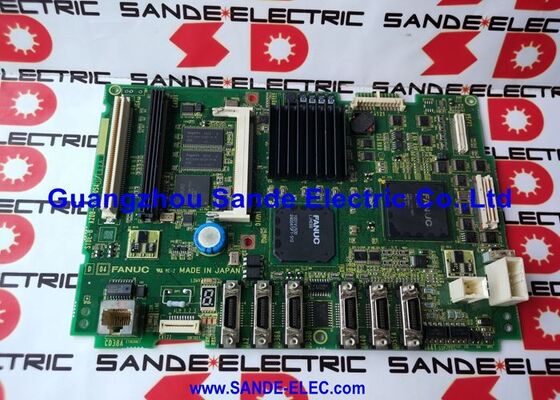

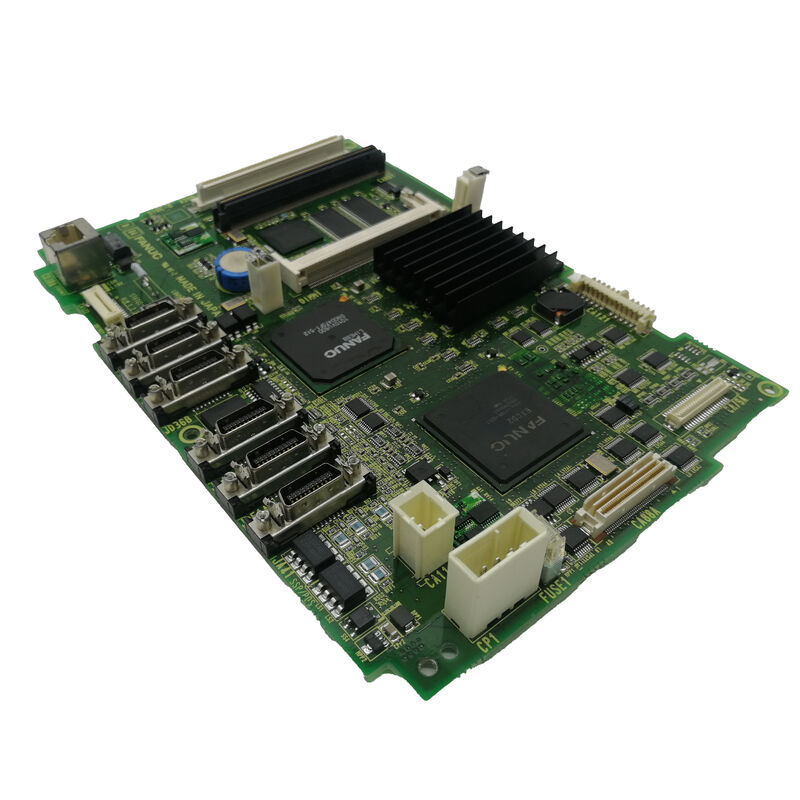

A20B-8200-0543 | FANUC 0i-D / 0i-MD / 0i-TD PCB principal A3 — 5VDC / 9W / Función de PC Ethernet / Placa posterior amarilla / 0,45 kg

Sistema 0i-D: la generación a la que sirve el A20B-8200-0543

La serie FANUC 0i-D es la plataforma CNC 0i de cuarta generación (después de 0i-A, 0i-B y 0i-C). Dentro de la jerarquía CNC de FANUC, el 0i-D es la opción rentable y de alta confiabilidad para máquinas herramienta de uso general: centros de mecanizado (0i-MD) y centros de torneado (0i-TD) que no requieren la capacidad multieje avanzada de las series 30i o 31i.

La generación 0i-D trajo avances significativos con respecto a sus predecesores: rendimiento servo mejorado, un PMC más capaz (ruta de actualización de PMC SA1 a SB7) y funcionalidad de PC incorporada. La A20B-8200-0543 es la placa principal A3 de esta generación: la placa base física a la que se conectan todas las tarjetas y módulos opcionales dentro de la unidad de control 0i-D.

Especificaciones clave

Función de PC y Ethernet: conectividad de red integrada

El A20B-8200-0543 incluye una función de PC con un puerto Ethernet. Esta es una característica importante de la generación 0i-D que la diferencia de generaciones 0i anteriores. La función PC permite:

DNC (Control Numérico Directo):Los programas de piezas se pueden transmitir al CNC desde una PC conectada a través de la red Ethernet, sin cargar el programa en el almacenamiento de programas del CNC. Los programas largos que no caben en la memoria se ejecutan directamente desde el servidor de la PC.

Recopilación de datos:El estado de la máquina, los datos de ejecución del programa y los recuentos de producción se pueden transmitir a los sistemas de red de la planta a través de Ethernet. Esta conectividad admite la integración del Sistema de ejecución de fabricación (MES) sin hardware de comunicación adicional.

Gestión del programa:Las bibliotecas de programas almacenadas en un servidor de red son accesibles en la máquina a través de la conexión Ethernet, lo que simplifica la producción de múltiples programas.

Escenarios de aplicación

Fallo de la placa principal del centro de mecanizado 0i-MD:Un CNC FANUC 0i-MD no arranca: la pantalla LCD permanece en blanco y no se establece alimentación del eje. Después de confirmar que la fuente de alimentación es correcta, el A20B-8200-0543 se identifica como la placa principal fallida. El reemplazo restaura la secuencia de inicio del CNC y una restauración de parámetros desde la copia de seguridad devuelve la máquina a producción.

Pérdida de conectividad Ethernet:Un centro de torneado 0i-TD pierde su conexión de red Ethernet utilizada para la transmisión de programas DNC. La investigación confirma que el puerto Ethernet en el A20B-8200-0543 falló. El reemplazo de la placa restaura la función de la red DNC, permitiendo que se reanude la transmisión del programa.

Renovación del sistema 0i-D:Se renueva un antiguo centro de mecanizado 0i-MD. El A20B-8200-0543 se reemplaza como parte de una renovación electrónica completa junto con las otras placas de la unidad CNC, restableciendo la vida útil de la placa principal.

Preguntas frecuentes

P1: ¿Con qué modelos de CNC 0i-D es compatible el A20B-8200-0543?

El A20B-8200-0543 está confirmado para FANUC 0i-MD (centro de mecanizado) y 0i-TD (centro de torneado) en la generación 0i-D. Las designaciones de unidades de control compatibles incluyen la serie A02B-0319-Bxxx (0i-MD). Para otras configuraciones o subtipos de 0i-D, confirme la designación A02B de la unidad de control específica con la lista de repuestos A20B-8200-0543 antes de realizar el pedido.

P2: ¿Reemplazar el A20B-8200-0543 afecta la configuración de Ethernet?

La dirección MAC de Ethernet y los parámetros de red (dirección IP, subred, puerta de enlace) generalmente se almacenan en la memoria no volátil en la placa principal o en el área de configuración del sistema del CNC. Cuando se instala un A20B-8200-0543 de reemplazo, es posible que sea necesario volver a ingresar los parámetros de la red Ethernet. La dirección MAC de la placa de reemplazo puede diferir de la original; informe al administrador de la red para que las reservas de DHCP o las asignaciones de direcciones IP fijas se puedan actualizar si es necesario.

P3: ¿El A20B-8200-0543 es compatible con la generación 0i-C o 0i-B?

No. El A20B-8200-0543 es específico de la generación 0i-D. Las generaciones anteriores de 0i usan diferentes números de pieza de placa principal en diferentes series A20B: el 0i-C usa placas en el rango A16B-3200-049x; el 0i-B también utiliza placas de la gama A16B-3200-049x. Las placas principales A20B-8200-xxxx de 0i-D no son compatibles con arquitecturas de hardware de 0i anteriores.

P4: ¿Cuál es el requisito de refrigeración recomendado para el A20B-8200-0543?

La placa requiere circulación de aire forzada; no está clasificada para enfriamiento por convección natural. El sistema de ventilador de refrigeración interno de la unidad de control 0i-D proporciona este flujo de aire. Antes y después del reemplazo de la placa, verifique que los ventiladores de enfriamiento de la unidad de control estén funcionando correctamente. Un ventilador defectuoso que pasa desapercibido después de reemplazar la placa principal puede provocar que la nueva placa se sobrecaliente y falle prematuramente. Operar el A20B-8200-0543 por encima de 55 °C reducirá su confiabilidad y vida útil.

P5: ¿Qué conocimientos avanzados se requieren para el reemplazo de A20B-8200-0543?

CNC Shopping señala que "se requiere un cierto nivel de conocimientos específicos y avanzados" para sustituir esta placa principal, especialmente en sistemas con funciones de PC. La complejidad proviene de: (1) la necesidad de una copia de seguridad completa y verificada de los datos antes de reemplazarlos; (2) Pasos de configuración de las funciones Ethernet y PC después de la instalación; (3) recarga del software CNC si también se reemplazan los módulos FROM; y (4) el desmontaje físico de la unidad LCD/MDI para acceder a la placa principal. Los técnicos que no estén familiarizados con los sistemas FANUC 0i-D deben involucrar a un ingeniero de servicio calificado de FANUC en el proceso de reemplazo.
