La tarjeta Fanuc Axis A20B-8200-0361 A2OB-82OO-O361 A20B82000361

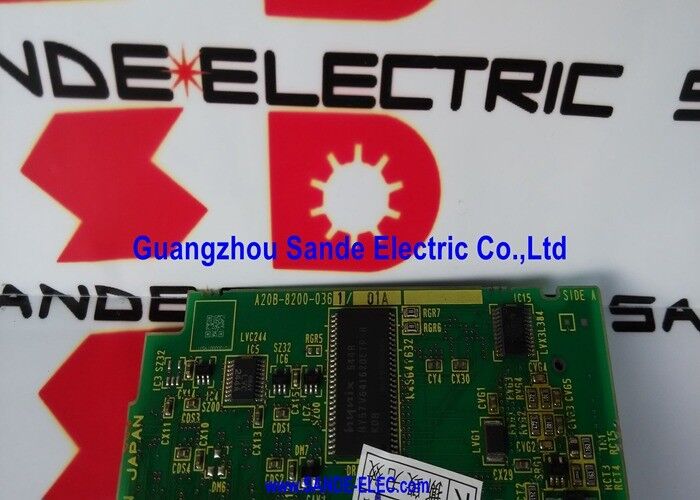

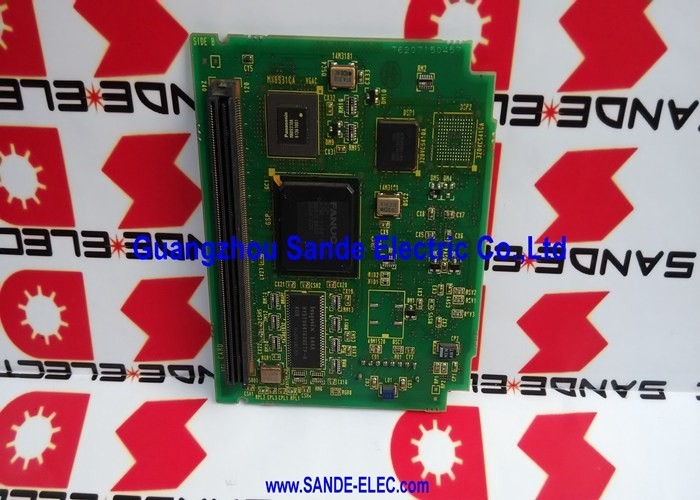

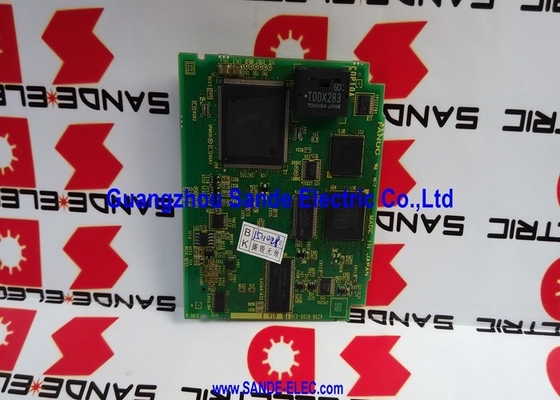

A20B-8200-0361 | Tarjeta gráfica LCD + servo FSSB de 2 ejes serie 0i-TC de FANUC: PCB de doble función/torno de dos ejes/plataforma 0i-C

Una tarjeta, dos funciones críticas

El A20B-8200-0361 es una PCB única que desempeña dos funciones distintas y esenciales dentro de la unidad de control del torno CNC 0i-TC:

Servocontrolador FSSB (2 canales):La placa genera las señales de comunicación FSSB (bus serie servo de fibra óptica) para los dos ejes servo del torno, generalmente X (deslizamiento transversal) y Z (carro). FSSB es el bus serie de fibra óptica de FANUC que transporta comandos de posición desde el CNC a los servoamplificadores y devuelve información del codificador al CNC.

Motor de gráficos LCD:La placa controla simultáneamente la pantalla LCD del CNC, generando la señal de salida de video que produce la visualización de la interfaz del operador que se ve en la pantalla integrada del torno. Los mensajes de alarma, el contenido del programa, las visualizaciones de posición y las páginas de compensación de herramientas se originan a partir de esta función gráfica.

Combinar ambas funciones en una sola tarjeta es una decisión arquitectónica específica de la configuración del torno de dos ejes 0i-TC. Reduce el número de placas en la unidad de control, mantiene la unidad de control 0i-C compacta y satisface exactamente las necesidades de una máquina de 2 ejes.

Especificaciones clave

0i-TC: la serie para la que se diseñó esta tarjeta

El FANUC Serie 0i-TC (Centro de torneado Serie 0i, Modelo C) es la variante configurada en torno de la plataforma 0i-C. Mientras que el 0i-MC sirve a centros de mecanizado con 3 o más ejes, el 0i-TC está optimizado para operaciones de torneado, específicamente la configuración de 2 ejes (X y Z) que cubre la gran mayoría de aplicaciones de torno CNC.

La A20B-8200-0361 es la única tarjeta servo/gráfica en el sistema 0i-TC. La unidad de control 0i-TC completa consta de: la PCB principal 0i-C, la tarjeta de memoria FROM/SRAM, esta tarjeta gráfica/FSSB combinada y el panel LCD. Esta pila compacta de cuatro elementos es el cerebro electrónico completo del torno.

Cuando falla el A20B-8200-0361, tanto la pantalla como la comunicación del servo se detienen simultáneamente. El torno no puede mover sus ejes (no hay comandos FSSB) y no puede mostrar ningún contenido (se pierde la función gráfica). Ambos síntomas juntos son característicos de esta tarjeta de doble función.

Escenarios de aplicación

Pantalla en blanco del torno 0i-TC y alarma de servo:Un torno CNC 0i-TC se enciende pero muestra una pantalla en blanco e inmediatamente genera códigos de alarma de servo. Ambos síntomas que ocurren juntos confirman que A20B-8200-0361 es el componente fallido en lugar de fallas separadas del servo o de la pantalla. El reemplazo restaura ambas funciones simultáneamente.

Renovación de torno CNC:Una unidad de control de torno 0i-TC más antigua se somete a una renovación a nivel de placa. El A20B-8200-0361 se reemplaza junto con la placa principal y la tarjeta de memoria para restablecer toda la vida útil electrónica de la unidad de control.

Preguntas frecuentes

P1: ¿Se puede utilizar el A20B-8200-0361 en la versión 0i-MC (centro de mecanizado) de la plataforma 0i-C?

No. El A20B-8200-0361 está diseñado exclusivamente para la configuración 0i-TC (centro de torneado) con exactamente 2 servocanales FSSB (ejes X y Z). La variante del centro de mecanizado 0i-MC utiliza una tarjeta gráfica/servo diferente con canales FSSB adicionales para cubrir 3 o más ejes. Las placas físicas son diferentes y no son intercambiables entre las variantes TC y MC.

P2: ¿Reemplazar el A20B-8200-0361 requiere reconfigurar las asignaciones de ejes FSSB?

Los parámetros de asignación de ejes FSSB se almacenan en la memoria de parámetros SRAM del CNC, no en la propia tarjeta A20B-8200-0361. Después de instalar la tarjeta de reemplazo, el CNC lee los parámetros FSSB existentes y restablece la comunicación con los servoamplificadores. No es necesario volver a ingresar el parámetro FSSB si el módulo SRAM se transfiere intacto desde el sistema original.

P3: ¿Cuáles son las designaciones del sistema CNC compatibles con el A20B-8200-0361?

Los sistemas compatibles llevan designaciones en el rango A02B-03xx-Bxxx, específicamente las configuraciones 0i-TC. La PCB principal 0i-C (A20B-8200-039x) es la placa host. Confirme la designación específica del sistema en la documentación de la máquina antes de realizar el pedido.

P4: Si solo falla la pantalla en un torno 0i-TC, ¿es necesario reemplazar el A20B-8200-0361?

Debido a que las funciones gráficas y de servo FSSB comparten la misma placa física, una falla de pantalla en un torno 0i-TC que no tiene alarmas de servo aún puede indicar una falla parcial A20B-8200-0361. Antes de concluir que la tarjeta está defectuosa, verifique que la retroiluminación de la pantalla LCD y el panel LCD estén funcionando. Si se confirma que el hardware LCD está intacto y la pantalla permanece oscura o dañada, es probable que la sección de gráficos del A20B-8200-0361 haya fallado y sea necesario reemplazar la placa.

P5: ¿Qué datos de respaldo son críticos antes de reemplazar el A20B-8200-0361?

La propia tarjeta A20B-8200-0361 no contiene datos almacenados. Los datos se guardan en las tarjetas de memoria FROM y SRAM. Antes de reemplazar el A20B-8200-0361, realice una copia de seguridad completa de todos los parámetros del CNC, programas de piezas, compensaciones de herramientas y compensaciones de trabajo a través de la función de copia de seguridad TODAS las E/S del CNC. Si la batería SRAM también muestra una advertencia de bajo voltaje, reemplácela primero para evitar perder datos SRAM durante el reemplazo de la placa.
