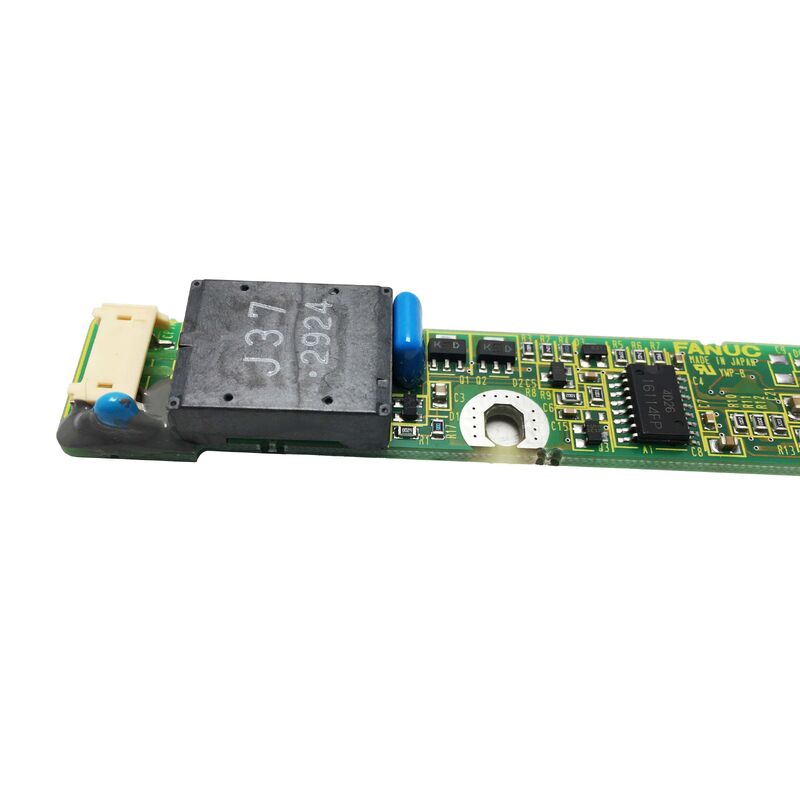

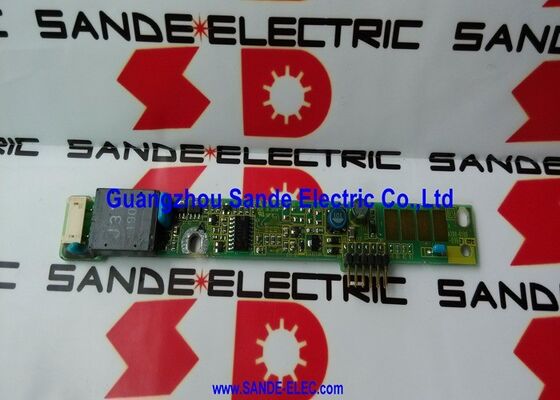

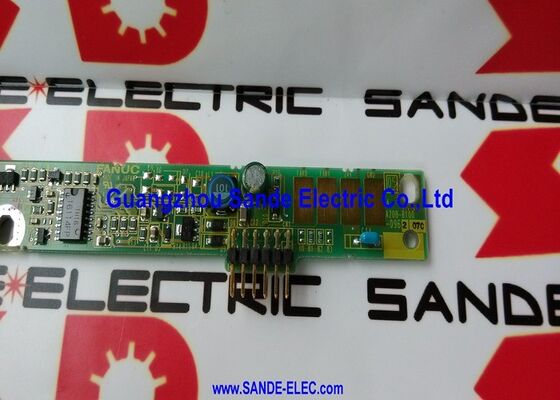

A20B-8100-0962 | Tarjeta inversora LCD FANUC: pantalla LCD CNC / 0–40°C / 80% HR / PCB de fuente de alimentación con retroiluminación

Qué hace una tarjeta inversora en una pantalla CNC

El panel LCD en una interfaz de operador CNC de FANUC requiere dos cosas para producir una imagen visible: la señal de video del CNC (que define qué mostrar) y la luz de fondo detrás del panel (que proporciona la luz que hace que la imagen sea visible para el operador).

La señal de vídeo proviene de la placa controladora de pantalla del CNC. La energía de la retroiluminación proviene de la tarjeta inversora.

Las pantallas CNC de FANUC en la época en que se diseñó el A20B-8100-0962 utilizan retroiluminación CCFL (lámpara fluorescente de cátodo frío). Las lámparas CCFL requieren alimentación de CA de alto voltaje y alta frecuencia para funcionar, generalmente 500 V o más a 40-100 kHz. La fuente de alimentación CC del CNC no puede controlar directamente una CCFL. El A20B-8100-0962 es el circuito que realiza esta conversión: toma el suministro de CC de bajo voltaje del CNC y genera la salida de CA de alto voltaje y alta frecuencia que impulsa la retroiluminación CCFL.

Cuando falla el inversor A20B-8100-0962, la luz de fondo del panel LCD se apaga: la pantalla aparece completamente oscura o muy tenue, aunque el CNC esté funcionando normalmente. Técnicamente, la imagen todavía está siendo generada por el circuito de video, pero es invisible sin iluminación de fondo.

Especificaciones clave

Especificaciones del entorno operativo

El A20B-8100-0962 está clasificado para funcionar en el mismo entorno que la unidad de control CNC a la que sirve:

Temperatura (0–40°C):El sistema de enfriamiento del gabinete de control CNC mantiene la temperatura interna por debajo del límite operativo de 40°C. Si el enfriamiento del gabinete falla (el ventilador se detiene, el filtro de aire se bloquea), la temperatura interna puede elevarse por encima de este límite, poniendo en riesgo el inversor junto con otras placas.

Humedad (≤80% RH, sin condensación):El requisito de no condensación es importante. La condensación en la sección de salida de alto voltaje de la tarjeta inversora puede crear rutas conductoras que causan arcos, daños en el seguimiento o fallas en los componentes. Las instalaciones de CNC en ambientes húmedos (talleres de fundición, talleres de prensado) deben garantizar que la presión positiva del gabinete y el sellado impidan la entrada de aire húmedo.

Altitud (≤1.000 metros):Por encima de los 1.000 metros, la reducida densidad del aire afecta a la gestión térmica de los transistores de conmutación de alta frecuencia del inversor. No se recomiendan inversores de clasificación estándar por encima de esta altitud sin confirmar su idoneidad con la documentación técnica de FANUC.

Escenarios de aplicación

Pantalla CNC oscura al encender:Una unidad de control CNC de FANUC se enciende normalmente (todos los ejes responden, los programas se ejecutan, las alarmas están presentes en el estado interno del CNC), pero la pantalla del panel del operador está completamente oscura. Al presionar los botones se generan respuestas del CNC que confirman que el CNC está funcionando. Una prueba con una fuente de luz externa muestra una imagen tenue en la pantalla LCD, lo que confirma que el panel LCD y el circuito de video están intactos pero la luz de fondo falló. Se reemplaza la tarjeta inversora A20B-8100-0962. La pantalla vuelve a su brillo máximo.

Atenuación intermitente de la pantalla:La pantalla del panel del operador CNC ocasionalmente se atenúa significativamente antes de volver al brillo normal. El síntoma empeora a medida que la máquina se calienta. Los componentes del inversor del A20B-8100-0962 muestran degradación relacionada con la temperatura. El reemplazo proactivo evita una falla total de la retroiluminación.

Preguntas frecuentes

P1: ¿Cómo distingo una falla de la tarjeta inversora de una falla del panel LCD?

Una falla del inversor provoca la pérdida de luz de fondo: el panel está oscuro o muy tenue, pero la pantalla LCD está intacta. Una falla del panel LCD generalmente causa defectos permanentes en la imagen: píxeles muertos, líneas a través de la imagen o corrupción parcial de la pantalla. Pruebe haciendo brillar una luz brillante en la superficie de la pantalla LCD en un ángulo poco profundo; si puede ver débilmente una pantalla CNC correctamente renderizada, la señal de video está llegando a la pantalla LCD y el inversor es el componente fallido. Si el panel muestra distorsión o faltan áreas, es posible que el panel LCD tenga la falla.

P2: ¿Se puede utilizar el A20B-8100-0962 con reemplazos de LCD con retroiluminación LED?

Los paneles LCD con retroiluminación LED no utilizan inversores CCFL. Los paneles LED incluyen su propio circuito controlador LED integrado o aceptan una señal CC de bajo voltaje directamente. Si la pantalla LCD CCFL original se reemplaza con un panel de actualización LED, el inversor A20B-8100-0962 generalmente se omite o desconecta; los requisitos de energía del panel LED son diferentes. Confirme los requisitos de conexión de la actualización de LED específica antes de continuar.

P3: ¿Qué causa que los inversores CCFL fallen con el tiempo?

La falla del inversor CCFL generalmente está relacionada con la edad. Los condensadores electrolíticos del circuito inversor se degradan con el tiempo, perdiendo capacitancia o desarrollando una mayor resistencia en serie equivalente (ESR). A medida que se degrada la calidad del condensador, la frecuencia de oscilación y el voltaje de salida del inversor se vuelven inestables. Las propias lámparas CCFL también envejecen: su eficiencia disminuye y el voltaje de arranque aumenta, lo que ejerce más presión sobre el inversor. La combinación de envejecimiento de la lámpara y del condensador es el mecanismo de falla más común.

P4: ¿El A20B-8100-0962 es un repuesto CNC estándar o un componente específico de la máquina?

La tarjeta inversora A20B-8100-0962 es un número de pieza de FANUC: es un componente CNC estándar de FANUC, no una pieza específica de la máquina. Aparece en múltiples configuraciones de pantalla CNC FANUC que utilizan el mismo hardware inversor. Esto lo convierte en un repuesto disponible para instalaciones que mantienen sistemas CNC FANUC con unidades de visualización compatibles.

P5: Después de reemplazar A20B-8100-0962, ¿se requiere algún ajuste del CNC?

No. La tarjeta inversora es un componente de fuente de alimentación pura: no tiene interfaz digital con el CNC y no lleva parámetros almacenados. Después de instalar el reemplazo y encenderlo, la luz de fondo debería iluminarse inmediatamente sin ningún paso de configuración del CNC. Si la pantalla permanece oscura después de instalar el reemplazo, investigue la propia lámpara CCFL; es posible que la lámpara haya llegado al final de su vida útil de forma independiente.
