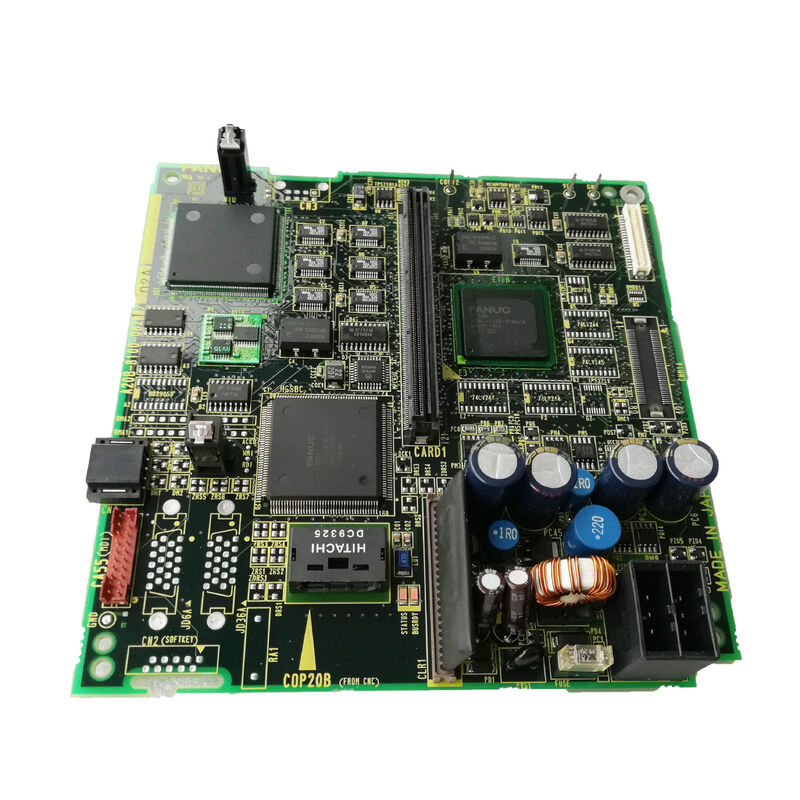

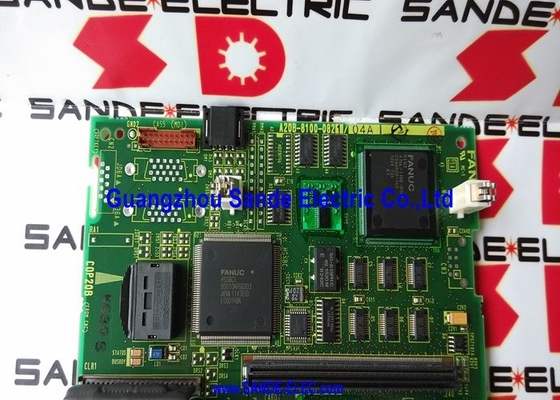

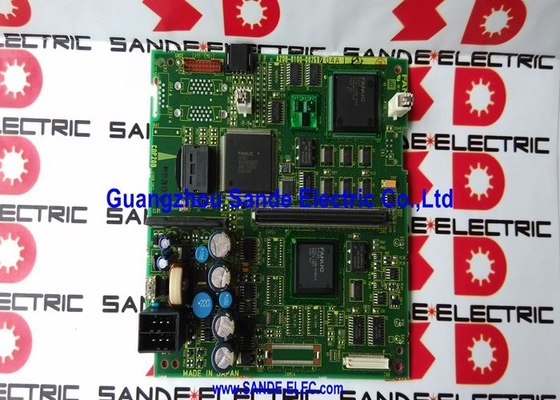

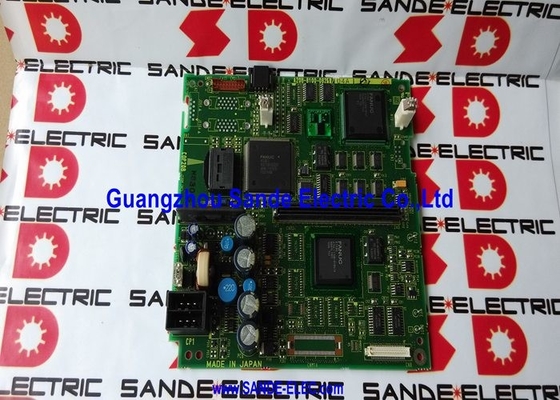

A20B-8100-0821 | PCB controlador LCD digital FANUC Serie 0i-B: unidad LCD/MDI de 8,4 pulgadas/9,5 pulgadas/placa de visualización CNC F0i-B

Pantalla LCD en el CNC 0i-B: qué hace la placa controladora

La interfaz del operador del CNC FANUC Serie 0i-B es una unidad LCD/MDI independiente: un conjunto combinado de pantalla y teclado que se conecta a la unidad de control principal del CNC. El panel LCD muestra la interfaz del operador: posiciones de los ejes, contenido del programa, mensajes de alarma, compensaciones de herramientas y todas las pantallas del CNC.

Entre la señal de video del CNC y el panel LCD físico, la PCB del controlador LCD digital A20B-8100-0821 realiza la conversión crítica. Recibe los datos de la pantalla digital del CNC, los convierte en señales de temporización y niveles de voltaje específicos requeridos por el panel LCD y controla la matriz de píxeles del panel y el control de retroiluminación para producir una imagen de pantalla legible y con el formato correcto.

Sin el A20B-8100-0821 funcionando correctamente, el panel LCD recibe señales de unidad incorrectas o nulas, lo que da como resultado una pantalla en blanco, una imagen corrupta o una pantalla parpadeante.

Especificaciones clave

8,4 pulgadas y 9,5 pulgadas: dos tamaños de pantalla, una placa

El A20B-8100-0821 admite paneles LCD de 8,4 y 9,5 pulgadas dentro de la gama de unidades LCD/MDI 0i-B. Los dos tamaños representan diferentes opciones de paneles físicos LCD utilizados por los fabricantes de máquinas herramienta en la generación 0i-B:

Pantalla LCD de 8,4 pulgadas:Tamaño de pantalla compacto utilizado en paneles de operador CNC 0i-B más pequeños: ahorra espacio para centros de torneado y centros de mecanizado pequeños donde el espacio del panel de operador es limitado.

Pantalla LCD de 9,5 pulgadas:Panel ligeramente más grande que proporciona un área de visualización más legible; se utiliza en sistemas 0i-B donde se especificaba un panel de operador más grande.

Los parámetros de sincronización y los niveles de señal de la placa controladora admiten ambos tamaños de pantalla, lo que convierte al A20B-8100-0821 en el reemplazo correcto para los sistemas 0i-B con cualquier tamaño de pantalla. Confirme el tamaño del panel físico de la unidad existente antes de realizar el pedido.

Escenarios de aplicación

Fallo de visualización 0i-B:Un torno CNC FANUC 0i-B muestra una pantalla en blanco en el panel del operador. El CNC continúa ejecutando programas normalmente, lo que confirma que la unidad principal del CNC está intacta. La investigación confirma que el panel LCD y la luz de fondo funcionan cuando se prueban con una señal externa. La placa del controlador LCD A20B-8100-0821 dentro de la unidad LCD/MDI se identifica como la falla. El reemplazo restaura la pantalla del operador.

Mostrar corrupción en el centro de mecanizado 0i-B:La pantalla LCD de 8,4 pulgadas de un centro de mecanizado 0i-B muestra caracteres confusos o una imagen parpadeante que cambia con la vibración de la máquina. El A20B-8100-0821 desarrolla una falla de señal intermitente. El reemplazo resuelve la corrupción de la pantalla.

Preguntas frecuentes

P1: ¿Es el A20B-8100-0821 compatible con los sistemas 0i-A y 0i-B?

CNC Tools LLC confirma que el A20B-8100-0821 es para "controles 0i-A, 0i-B". Tanto la generación 0i-A como la 0i-B utilizaron arquitecturas de unidades LCD/MDI separadas similares con pantallas de 8,4 y 9,5 pulgadas. Confirme el número de pieza de la unidad LCD/MDI específica con la documentación de piezas de repuesto del CNC correspondiente antes de realizar el pedido.

P2: ¿Cuál es la diferencia entre una PCB de controlador LCD digital y un controlador LCD analógico?

Un controlador LCD digital envía datos de visualización como señales digitales discretas coincidentes con la interfaz digital nativa del panel LCD. Un controlador analógico convierte datos de vídeo en una señal analógica continua. Los paneles LCD modernos utilizan interfaces digitales para una mejor calidad de imagen e inmunidad al ruido. El A20B-8100-0821 es del tipo digital, apropiado para la tecnología LCD utilizada en las unidades de visualización CNC FANUC de la era 0i-B.

P3: ¿Puede un A20B-8100-0821 fallido dañar el panel LCD?

Una falla en la PCB del controlador puede producir niveles de voltaje anormales o señales de sincronización en los conectores de entrada del panel LCD. En la mayoría de los casos, una placa de controlador defectuosa hace que la pantalla se quede en blanco o muestre contenido corrupto sin dañar permanentemente el panel LCD. Sin embargo, los niveles de voltaje incorrectos sostenidos debido a un componente del controlador en cortocircuito podrían dañar el panel LCD. Inspeccione visualmente el panel LCD después de instalar una placa de controlador de reemplazo; confirme que la imagen de la pantalla sea correcta en toda la pantalla antes de declarar que la reparación se completó.

P4: ¿Reemplazar el A20B-8100-0821 requiere algún cambio en los parámetros del CNC?

No. La PCB del controlador LCD es una interfaz de visualización de hardware: no contiene parámetros CNC. Después de instalar el A20B-8100-0821 de repuesto y volver a conectar la unidad LCD/MDI, el CNC debería producir una visualización correcta inmediatamente después del encendido sin ninguna modificación de parámetros. Si el contenido de la pantalla está desalineado o formateado incorrectamente después del reemplazo, verifique que el parámetro de tipo de pantalla del CNC coincida con el tamaño del panel LCD instalado (8,4 pulgadas o 9,5 pulgadas).

P5: ¿Cuál es el cable de señal que conecta la unidad LCD/MDI a la unidad principal del CNC?

La unidad LCD/MDI separada se conecta a la placa principal del CNC a través de un cable de señal de pantalla dedicado. Este cable transporta datos de visualización digital (señal de vídeo en LVDS o formato digital similar), rieles de alimentación para la unidad LCD/MDI y retornos de señal del teclado. El tipo de cable y conector se definen en el manual de conexión de FANUC Serie 0i-B. Se debe verificar el estado del cable al investigar fallas de la pantalla: un cable de señal dañado o mal conectado puede producir síntomas similares a los de una placa A20B-8100-0821 defectuosa.
