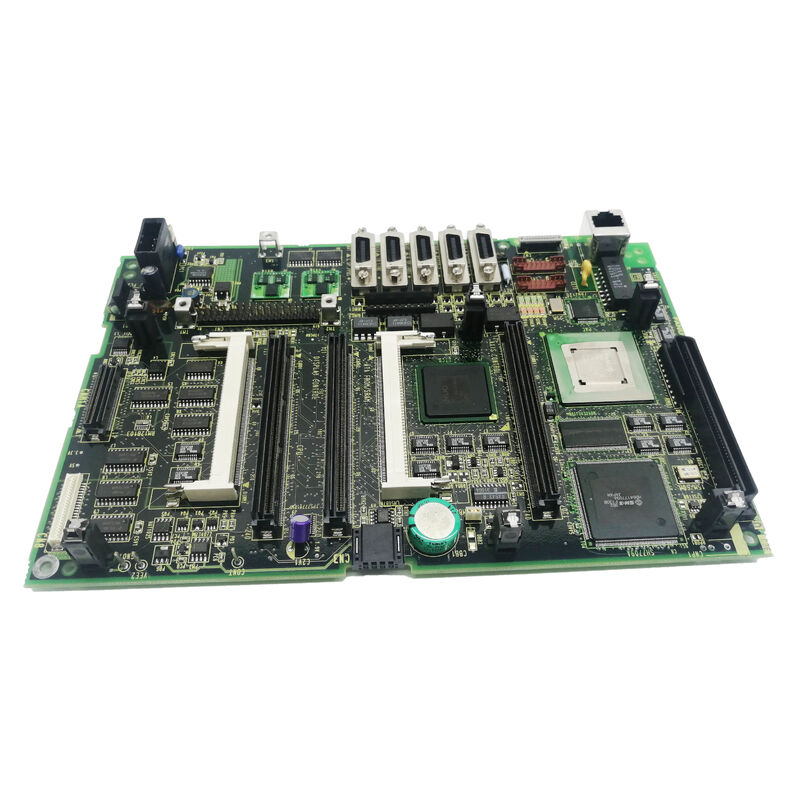

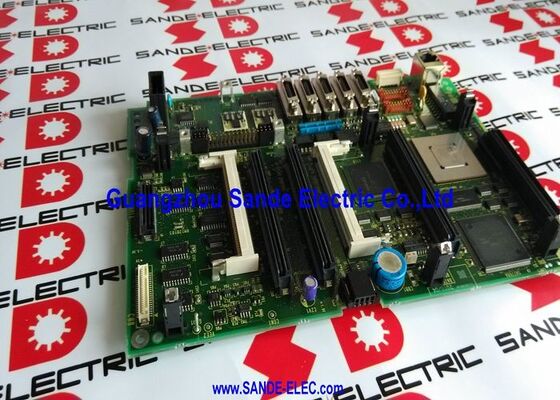

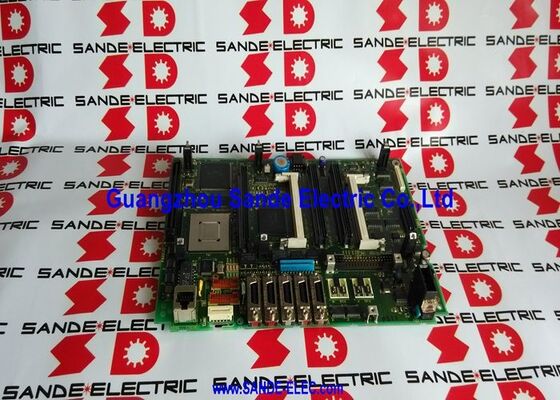

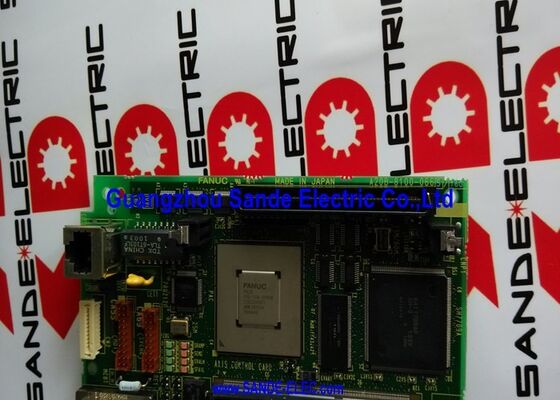

A20B-8100-0665 ∙ FANUC Serie 21i-B Central de la CPU ∙ Ethernet / PMC-SB7 / 21i-MB y 21i-TB / placa base de fondo amarillo

Serie 21i-B FANUC Plataforma CNC compacta de la serie i de FANUC

La serie 21i-B de FANUC es un miembro de la familia CNC de la serie i de FANUC, la generación que introdujo la comunicación servo digital FSSB, un rendimiento de procesamiento mejorado,y Ethernet integrado para plataformas CNC compactas. Dentro de la serie i:

21i-MB:La variante del centro de mecanizado de la serie 21i-B, que sirve a centros de mecanizado verticales y horizontales con interpolación de varios ejes, toque rígido y funcionalidad completa del centro de mecanizado.

21i-TB:La variante de centro de torneado que sirve a tornos CNC y centros de torneado con soporte de ciclo de giro de código G, corte de hilos y funciones específicas del torno.

El A20B-8100-0665 es la placa CPU principal común a ambas variantes la placa base en la que se integran el procesamiento primario del CNC, la comunicación Ethernet y el control de secuencia PMC-SB7.

Especificaciones clave

PMC-SB7 Capacidad avanzada de programación de secuencias

PMC-SB7 es la variante PMC (programable machine controller) de mayor capacidad disponible en el sistema CNC de la serie 21i-B.El PMC es el PLC integrado de la CNC que ejecuta la lógica de secuencia de la máquina herramienta en paralelo con el movimiento del eje de la CNC:

Capacidad del programa de escaleras:PMC-SB7 proporciona una capacidad de diagrama de escalera ampliada que acomode la lógica de secuencia completa de máquinas herramienta complejas con múltiples ejes, cambiadores automáticos de herramientas, cambiadores de palets,y el complejo bloqueo de seguridad.

Escaneo de alta velocidad:El PMC-SB7 ejecuta el programa de escalera a una velocidad de escaneo rápida, asegurando que las respuestas de E/S de la máquina son lo suficientemente rápidas como para cumplir con los requisitos exigentes de control de la máquina en tiempo real.

Capacidad de E/S:La especificación PMC-SB7 admite el máximo número de puntos de E/S disponibles en la plataforma “service” de la Serie 21i-B para máquinas complejas con amplios sensores y actuadores de E/S.

Escenarios de aplicación

Falla del sistema CNC de la serie 21i-B ¢ placa de la CPU principal:Un centro de mecanizado FANUC 21i-MB desarrolla fallas de CNC a nivel del sistema. El CNC no completa la inicialización de encendido o muestra alarmas a nivel de CPU.Después de verificar la tarjeta del procesador de la CPU y los módulos de memoria, la placa base A20B-8100-0665 se identifica como el fallo.

Falla de la función Ethernet en 21i-B:Un centro de giro de la Serie 21i-TB pierde la conectividad Ethernet Transferencia de programas DNC y monitoreo remoto se pierden.Reemplazo restaura la conectividad de red.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el A20B-8100-0665 y el A20B-8100-0661 o números de piezas similares cercanos?

La serie A20B-8100 cubre las placas principales de la CPU para múltiples plataformas CNC de la serie i de FANUC.estas placas son específicas para plataformas CNC la placa 21i-B no puede sustituirse por la placa 18i-B o viceversa- Confirme el modelo CNC instalado en la etiqueta de identificación de la unidad de control antes de realizar el pedido.

P2: Después de sustituir el A20B-8100-0665, ¿debe volver a cargarse todos los datos CNC?

Sí  para reemplazar la placa central de la CPU se requiere una recarga completa de todos los datos CNC: programas de piezas, parámetros de eje, parámetros de servo, programa de escalera PMC, datos de desplazamiento de herramientas,y toda la configuración del sistemaLa placa en sí misma no contiene datos de usuario persistentes, todos los datos residen en los módulos de memoria SMD (SRAM, FROM) montados en la placa.garantizar que se dispone de una copia de seguridad completa y verificada de todos los datos CNC.

P3: ¿Se puede transferir el procesador de la CPU (A20B-3300-031x) del antiguo al nuevo A20B-8100-0665?

En algunos casos, la tarjeta del procesador de la CPU puede transferirse si no está dañada, lo que evita volver a registrar el procesador.reemplazarlo junto con la placa base elimina esa incertidumbre. Confirme en el manual de mantenimiento de la serie 21i-B de FANUC aplicable si el procesador debe cambiarse o sustituirse por uno nuevo.

P4: ¿Qué alarmas en el CNC 21i-B indican específicamente una falla A20B-8100-0665?

Las fallas a nivel de la placa base en la serie 21i-B se manifiestan típicamente como: incapacidad de completar la auto-prueba de encendido con códigos de error que se muestran en la pantalla de alarma del CNC,Códigos de "Alarma de sistema" o "Alarma de hardware" que no puedan atribuirse a ninguna tarjeta periférica, alarmas repetidas de "paridad RAM" o "error ROM" a pesar de los buenos módulos de memoria, o pérdida completa de la función de visualización/MDI.Estos deben distinguirse de los fallos del módulo de memoria (que producen códigos de error específicos relacionados con el módulo) y los fallos del procesador de la CPU antes de condenar la placa base.

P5: ¿El A20B-8100-0665 admite las configuraciones de 21i-MB y 21i-TB?

Sí ¢ la A20B-8100-0665 es la placa base para la generación 21i-B en las variantes de centro de mecanizado (21i-MB) y centro de giro (21i-TB), así como en otras configuraciones 21i-B.El tipo de máquina (MB o TB) está determinado por el software CNC y los parámetros cargados en los módulos de memoria el hardware A20B-8100-0665 en sí es común a ambos.
