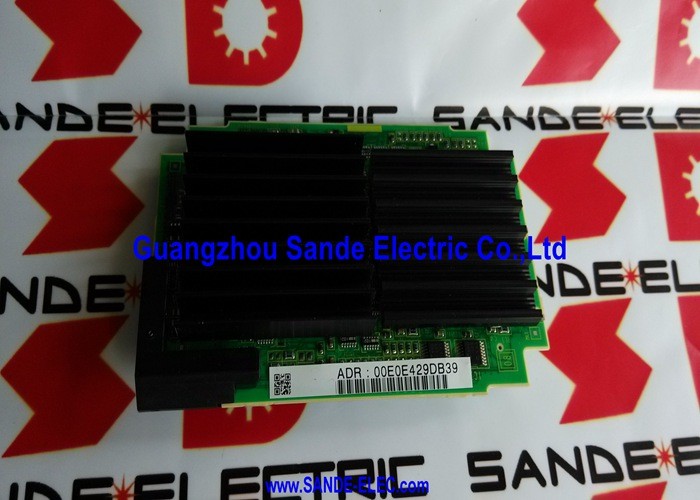

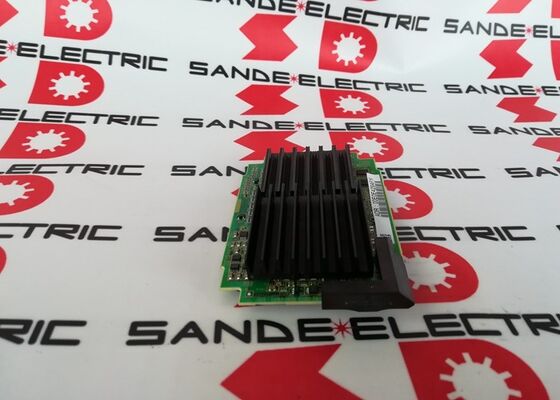

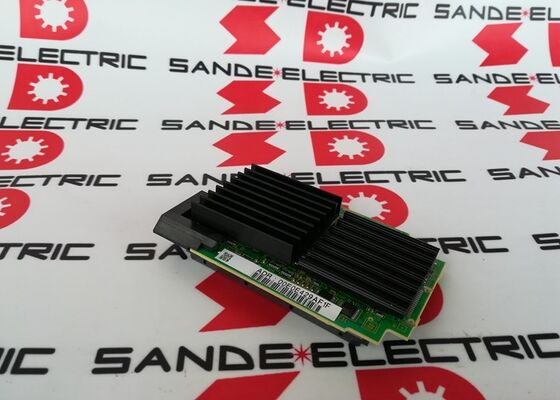

A20B-3300-0472 FANUC A6 CPU Modulo 128 MB SDRAM / Serie 30i / Tarjeta de procesador enchufable

Serie 30i La plataforma de gama alta que esta tarjeta sirve

La serie 30i de FANUC se sitúa en la parte superior de la familia de productos CNC de la generación i de FANUC, una plataforma construida para las aplicaciones de mecanizado más exigentes.Mientras que el 0i-D maneja máquinas herramientas estándar y el 31i/32i maneja máquinas de varios ejes moderadamente complejas, el 30i está diseñado para:

Número máximo de ejes:Hasta 40 ejes controlados a través de 10 rutas de control que permiten células de fabricación flexibles totalmente automatizadas, líneas de transferencia de múltiples husillos y máquinas compuestas de procesamiento paralelo.

Cortar a gran velocidad:Control de contorno AI II (AICC II), nanointerpolación y control de corriente de alta respuesta HRV4 se combinan para soportar el mecanizado de matrices y moldes de alta velocidad y

contorno de componentes aeroespaciales a velocidades que causarían los siguientes errores en las máquinas CNC de especificación inferior.

Capacidad de la máquina compuesta:Las operaciones simultáneas de giro de molino, el giro sincronizado de múltiples husillos y la coordinación entre caminos permiten que un solo CNC 30i reemplace lo que anteriormente requería dos o más CNC separados.

El A20B-3300-0472 es el módulo de la CPU que alimenta esta plataforma, la tarjeta del procesador instalada en la placa principal de la CPU del 30i que ejecuta el programa de control en tiempo real del CNC.

Especificaciones clave

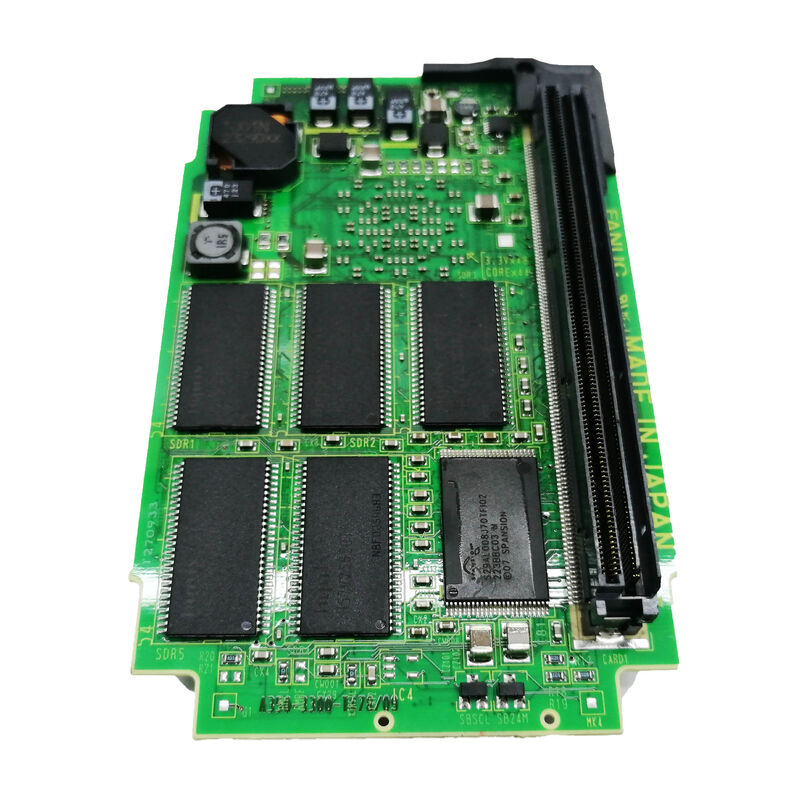

128 MB de SDRAM

La memoria RAM de 128 MB en el A20B-3300-0472 es la memoria de trabajo disponible para el entorno de procesamiento en tiempo real del 30i. En una configuración de 40 ejes y 10 rutas, el CNC debe mantener simultáneamente:

• Datos de posición y cálculos de interpolación para 40 ejes
• Las colas de comando de servo para todos los ejes activos en todas las rutas
• Contexto de ejecución de la escalera de PMC para vías múltiples
• Datos del búfer de previsión del programa para todas las rutas activas
• Software de sistema, software de opción y sus datos de tiempo de ejecución

128 MB representa una asignación de memoria de trabajo sustancial en comparación con las generaciones anteriores de CNC.El buffer de visión de futuro del 30i estaría restringido, limitando la velocidad de alimentación máxima a la que el CNC puede ejecutar rutas de herramientas con contornos complejos sin desaceleración..

Escenarios de aplicación

Error del módulo de la CPU CNC 30i:Un centro de mecanizado FANUC 30i desarrolla códigos de alarma del sistema apuntando a la tarjeta de la CPU. Todas las funciones del eje están inhibidas.se sustituye el punto A20B-3300-0472El CNC reanuda el funcionamiento normal.

Modulo de la CPU del controlador del robot:El A20B-3300-0472 también sirve controladores de robots FANUC que utilizan el mismo hardware de la placa principal.La nota para hacer una copia de seguridad de "datos Fanuc Robot almacenados en los módulos de memoria" antes de la sustitución se aplica a las aplicaciones de controladores de robots tanto como a las aplicaciones CNC.

Preguntas frecuentes

P1: ¿El A20B-3300-0472 contiene algún software específico para CNC?

No. El software del sistema CNC se almacena en los módulos FROM con elementos de plug-in separados.no almacenamiento persistente. La sustitución del A20B-3300-0472 no afecta al contenido del FROM ni a los parámetros almacenados en la SRAM, siempre que esos módulos permanezcan intactos.

P2: ¿Qué copia de seguridad de datos es esencial antes de reemplazar el A20B-3300-0472 en un sistema 30i?

Se realizará una copia de seguridad de todos los datos de parámetros y de los datos de programa para todas las vías de control activas en un sistema 30i de múltiples vías, lo que significa que los parámetros y los programas de cada vía se realizarán una copia de seguridad por separado.También copia de seguridad de todos los datos de la herramienta, datos de coordenadas de trabajo y escalera y datos de PMC. En una aplicación de robot, hacer una copia de seguridad de todos los programas del robot y las variables del sistema. Realizar la copia de seguridad antes de cualquier manipulación de la placa.

P3: ¿Cómo se compara el A20B-3300-0472 (tipo A6) con el A20B-3300-0475 (tipo A3) en términos de rendimiento?

Ambos son módulos de CPU DRAM de 128 MB en la familia A20B-3300, pero para diferentes generaciones de CNC y tipos de tarjetas principales:

• A20B-3300-0475 (tipo A3): para sistemas 0i-D (serie i de gama baja y media)
• A20B-3300-0472 (tipo A6): para la serie 30i (serie i multiaxial de gama alta)

El tipo A6 apunta a una plataforma CNC de mayor rendimiento con un mayor número de ejes, más rutas de control y requisitos de procesamiento en tiempo real más exigentes.

P4: ¿Qué sucede si la memoria RAM de 128 MB en el A20B-3300-0472 falla parcialmente?

Fallo de memoria parcial donde algunas células de memoria están defectuosas pero el módulo todavía se inicializa parcialmente se manifiesta típicamente como alarmas intermitentes del sistema, restablecimientos CNC inexplicables,o contenido de pantalla dañadoEstos síntomas pueden asemejarse a otros fallos. Una falla de memoria completa y persistente hace que el CNC falle en su auto-prueba de encendido e impide el arranque normal.Sustituir el A20B-3300-0472 resuelve el fallo de memoria.

P5: ¿Se puede probar el A20B-3300-0472 antes de su instalación?

El A20B-3300-0472 requiere que la placa principal del anfitrión funcione, no se puede probar de forma aislada.Observa la secuencia de arranqueUn módulo que se sospecha que está defectuoso (de una fuente conocida de mala calidad) puede ser probado sustituyéndolo en un sistema 30i funcional si está disponible..
