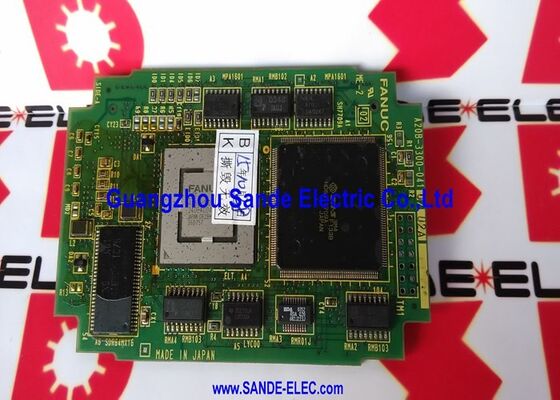

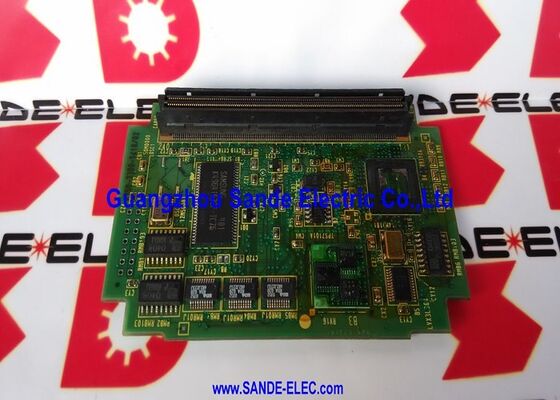

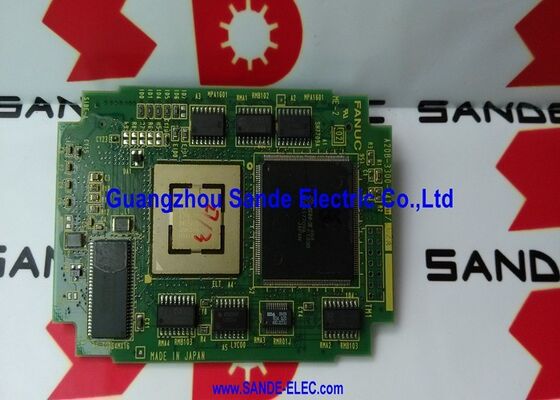

A20B-3300-0410 | Módulo de control de pantalla CRT de 9 pulgadas FANUC: pantalla CRT monocromática / interfaz de operador CNC / serie A20B-3300

CRT de 9 pulgadas: la ventana del operador al CNC

Cada interacción entre un centro de mecanizado u operador de torno y el software del CNC pasa a través de la pantalla. El operador lee las posiciones actuales de los ejes, ingresa valores de compensación de herramientas, revisa códigos de alarma, edita líneas de programa y navega por el sistema de menús del CNC, todo a través de la pantalla de 9 pulgadas que tiene frente a ellos. Sin una pantalla que funcione, la capacidad del operador para interactuar con el CNC se ve gravemente comprometida.

El A20B-3300-0410 es el módulo que controla esta pantalla. Recibe datos de visualización del procesador principal del CNC y los convierte en señales de video analógicas que impulsan el CRT de 9 pulgadas: las señales de deflexión horizontal y vertical, la señal de intensidad (para CRT monocromático, un solo canal de brillo) y los pulsos de sincronización que sincronizan el haz de electrones con el contenido de la imagen.

Información clave del producto

Cómo funciona un módulo de control de pantalla CRT

El procesador principal del CNC genera contenido de visualización como un flujo de datos de caracteres y gráficos: el texto, los números y los elementos gráficos simples que componen las pantallas del CNC. Estos datos pasan al módulo de visualización A20B-3300-0410, que realiza varios pasos de conversión:

Representación de personajes:El módulo lee datos de códigos de caracteres del CNC y los convierte en los patrones de píxeles necesarios para dibujar caracteres alfanuméricos reconocibles en el CRT. Las pantallas FANUC CNC utilizan un conjunto de caracteres definido: la memoria de fuentes del módulo contiene el patrón de píxeles para cada carácter.

Sincronización de tiempo:El módulo genera señales de sincronización horizontal y vertical que controlan el escaneo ráster del haz de electrones del CRT. El tiempo de sincronización debe coincidir exactamente con la frecuencia de desviación del monitor CRT. Una sincronización incorrecta hace que la imagen se mueva, se mueva o no aparezca.

Modulación de intensidad:A medida que el haz de electrones barre la pantalla, el módulo modula su intensidad según si la posición actual del haz debe estar iluminada u oscura. Esto produce caracteres de fósforo blanco o verde sobre un fondo oscuro característicos de las pantallas CRT CNC monocromáticas.

Cuando falla el A20B-3300-0410, el CRT se queda en blanco o muestra una imagen corrupta e inestable, mientras que las funciones de mecanizado del CNC no se ven afectadas.

Escenarios de aplicación

Fallo de visualización del CNC:Un centro de mecanizado CNC FANUC se enciende y funciona normalmente (las posiciones de los ejes se actualizan, el programa se ejecuta y las alarmas se borran), pero la pantalla de 9 pulgadas no muestra contenido. El hardware del monitor CRT se prueba y se encuentra intacto. El módulo de control de pantalla A20B-3300-0410 se identifica como la falla. El reemplazo restaura la pantalla del operador.

Corrupción de visualización parcial:El CRT de 9 pulgadas en un torno CNC FANUC muestra contenido de pantalla parcial: algunos caracteres aparecen correctamente pero otros faltan o están dañados. La falla se remonta al circuito de generación de caracteres del módulo A20B-3300-0410. El reemplazo restaura la pantalla completa y limpia.

Preguntas frecuentes

P1: ¿Puede el A20B-3300-0410 controlar un CRT o LCD de 14 pulgadas en lugar del CRT de 9 pulgadas?

No. El A20B-3300-0410 está calibrado para la geometría de deflexión y los requisitos de sincronización de un CRT de 9 pulgadas. Un CRT de 14 pulgadas tiene diferentes requisitos de deflexión y sincronización; la geometría de la imagen sería incorrecta. Los monitores LCD requieren una señal de vídeo digital o en formato VGA, no las señales de unidad CRT analógicas generadas por el A20B-3300-0410. Para sistemas CRT en color de 14 pulgadas, utilice el módulo de pantalla de 14 pulgadas apropiado; para el reemplazo de la pantalla LCD, se requiere un convertidor CRT a LCD adecuado o una actualización de la pantalla.

P2: ¿En qué se diferencia la apariencia de la falla de un módulo de visualización de la de un tubo CRT fallado?

La falla de un tubo CRT tiende a ser progresiva: atenuación gradual, pérdida de enfoque, brillo reducido o una línea horizontal brillante a medida que falla la desviación vertical. Una falla del módulo de visualización suele ser repentina: la imagen desaparece por completo o se corrompe inmediatamente sin una degradación gradual. La prueba mediante la sustitución de un módulo de visualización en buen estado (o un tubo CRT en buen estado en las mismas salidas de señal) aísla la falla en un componente.

P3: ¿Reemplazar el A20B-3300-0410 requiere ajuste de parámetros CNC?

No. El módulo de visualización es un componente de hardware: no almacena parámetros CNC ni requiere configuración de software. Después de instalar el reemplazo y encenderlo, el CNC carga el contenido de la pantalla en el módulo y la pantalla del operador debería restaurarse inmediatamente. No se requieren cambios de parámetros ni pasos de configuración de software.

P4: ¿Es posible actualizar desde el CRT de 9 pulgadas a una pantalla LCD plana?

Las soluciones de modernización de LCD para los sistemas CNC de FANUC reemplazan el CRT de 9 pulgadas por una moderna pantalla plana. Estas modificaciones suelen utilizar un panel LCD compatible con la señal de salida de vídeo del CNC, a menudo combinado con un convertidor de formato de vídeo. El módulo A20B-3300-0410 puede permanecer en el sistema para generar la señal de video que acepta el convertidor de la modernización LCD, o la modernización puede incluir un reemplazo completo de la interfaz de pantalla. Consulte a un proveedor de servicios CNC de FANUC cualificado para conocer el enfoque correcto de actualización de LCD para el modelo de CNC específico.

P5: ¿Cuál es la relación entre el A20B-3300-0410 y la opción de gráficos del CNC?

El A20B-3300-0410 controla la pantalla del operador estándar: la pantalla basada en caracteres del CNC para la entrada de parámetros, edición de programas y visualización de alarmas. Los sistemas CNC de FANUC pueden tener opcionalmente una función gráfica separada que genera visualizaciones gráficas de trayectoria de herramienta. La función de gráficos puede utilizar un módulo de gráficos separado (como una opción de gráficos en color) además del módulo de visualización estándar. El A20B-3300-0410 controla la pantalla estándar independientemente de si la opción de gráficos está instalada.
