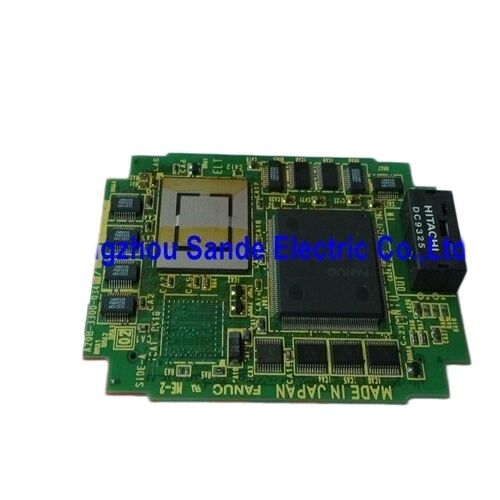

Panel de circuito LCD de pantalla de Fanuc personalizado PCB A20B-3300-0340

A20B-3300-0340 FANUC LCD / MDI Tarjeta de control de la pantalla Ethernet Incorporado / 7,2 pulgadas pantalla / 0i-B / 16i-B / 18i-B / 21i-B CNC

A20B-3300-0340 3 funciones en una sola tarjeta enchufable

La tarjeta A20B-3300-0340 es una tarjeta de PC de conexión compacta que realiza tres funciones distintas dentro de la unidad de control CNC FANUC i-Series:

Unidad de pantalla LCD:La tarjeta genera la señal de video para el panel LCD de 7,2 pulgadas del CNC proporcionando la salida de la pantalla para la interfaz del operador del CNC.Todas las informaciones visuales que el operador ve en la pantalla, el contenido del programa, las páginas de parámetros, los gráficos de la trayectoria de la herramienta, el texto de la alarma y las pantallas de diagnóstico, se genera a través de A20B-3300-0340.

Interfaz MDI (entrada manual de datos):La tarjeta gestiona la interfaz de comunicación con el panel de teclado MDI el dispositivo de entrada del operador para introducir datos, seleccionar modos y navegar por las pantallas CNC.Sin una interfaz MDI funcional, el operador no podrá introducir programas ni modificar los parámetros localmente.

Ethernet integrado:La tarjeta proporciona un puerto Ethernet que conecta el CNC FANUC a la red de la planta permitiendo la transferencia de programas DNC (Direct Numerical Control), monitoreo remoto, recopilación de datos,Diagnóstico de sistemas CNC desde un PC conectado a una red sin necesidad de cableado serial RS-232..

Especificaciones clave

Conectividad de red para controles 16i/18i/21i-B

The embedded Ethernet port on A20B-3300-0340 was a significant advancement in the i-B series generation — connecting the CNC directly to standard 10/100 Ethernet without a separate communications board:

Operación del DNC:Los programas parciales almacenados en la red pueden transferirse directamente a la memoria del CNC o ejecutarse en modo "drip-feed" desde el servidor de red.Los programas demasiado grandes para la memoria CNC interna pueden ser procesados directamente desde la red.

Control remoto:La conexión Ethernet permite a los sistemas de monitoreo a nivel de planta leer los datos de estado CNC ¢ posiciones de eje, nombre del programa, estado de alarma y recuentos de producción ¢ desde un PC centralizado.

Escenarios de aplicación

Fallo de la pantalla en el centro de mecanizado 18i-B:Un centro de mecanizado FANUC 18i-MB pierde la salida de la pantalla ¢ la pantalla LCD muestra una pantalla en blanco a pesar de que el CNC parece encenderse.Reemplazo restaura la salida de la pantalla, funcionalidad MDI y conectividad Ethernet.

Fallo del puerto Ethernet:Un control 21i-B pierde su conexión a la red. La interfaz Ethernet del A20B-3300-0340 se identifica como el fallo.

Preguntas frecuentes

P1: ¿Funciona el A20B-3300-0340 tanto con pantallas LCD mono como en color de 7,2 pulgadas?

Sí ¢ A20B-3300-0340 admite paneles LCD monocromáticos y a color de 7,2 pulgadas.El panel de visualización específico montado en el CNC determina si la salida es mono o de color. La tarjeta es compatible con ambos tipos de panel.Verifique el tipo de panel de visualización existente antes de asumir que la tarjeta de reemplazo cambiará la pantalla de mono a color o viceversa.

P2: ¿Qué sucede con el MDI y las funciones de red si A20B-3300-0340 falla?

Dado que las tres funciones ‡ display, MDI y Ethernet ‡ se manejan por A20B-3300-0340, un fallo de la tarjeta generalmente afecta a las tres simultáneamente.Una pantalla en blanco o congelada combinada con teclas MDI que no responden y pérdida de conectividad de red es un fuerte indicador de diagnóstico de que A20B-3300-0340 es el componente defectuoso.

P3: ¿Es compatible el A20B-3300-0340 con el FANUC 0i-B así como con el 16i/18i/21i-B?

Sí, se confirma que el A20B-3300-0340 es compatible con los sistemas CNC FANUC 0i-B, 16i-B, 18i-B y 21i-B. Estos sistemas comparten la misma arquitectura de control y formato de la placa base de la serie i Model B,permitiendo que la misma tarjeta de visualización sirva a las cuatro plataformas en el 7Configuración LCD de 2 pulgadas.

P4: ¿Después de reemplazar el A20B-3300-0340, es necesario volver a ponerlo en servicio?

Los parámetros CNC y los programas de piezas se almacenan en los módulos de memoria FROM/SRAM, no en la tarjeta de visualización.la configuración del puerto Ethernet (dirección IP), nombre de host, configuración FTP) puede ser necesario volver a verificar después de la sustitución ya que estos datos podrían haber sido asociados con la configuración de la tarjeta anterior.Confirmar la configuración de red de las pantallas de parámetros Ethernet de CNC después de montar el reemplazo.

P5: ¿Qué variantes de sufijo de A20B-3300-0340 existen, y el sufijo importa?

A20B-3300-0340 puede llevar un sufijo de firmware como /04A (por ejemplo, A20B-3300-0340/04A) que identifique la revisión específica del software de la tarjeta.Asegúrese de que el sufijo de la tarjeta de reemplazo coincide o se confirma como compatible con la revisión de hardware CNC existenteEl manual de mantenimiento FANUC aplicable al modelo CNC específico identifica la versión correcta del sufijo.
