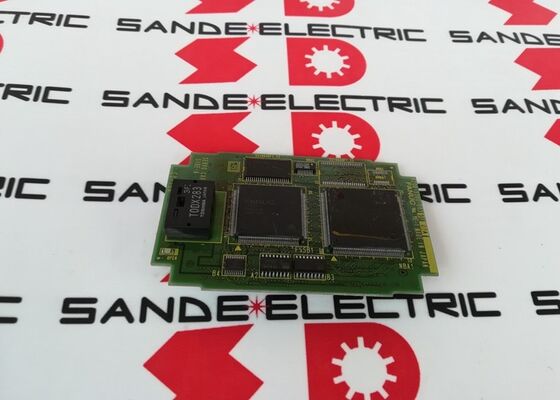

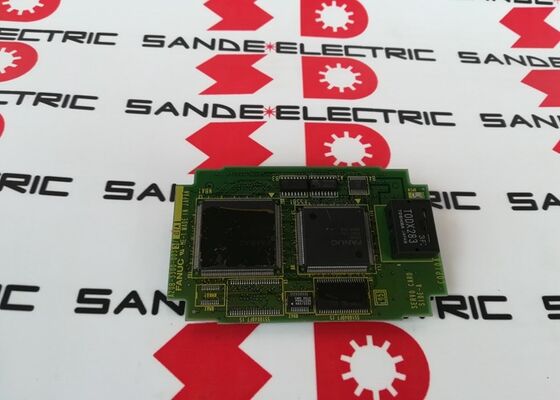

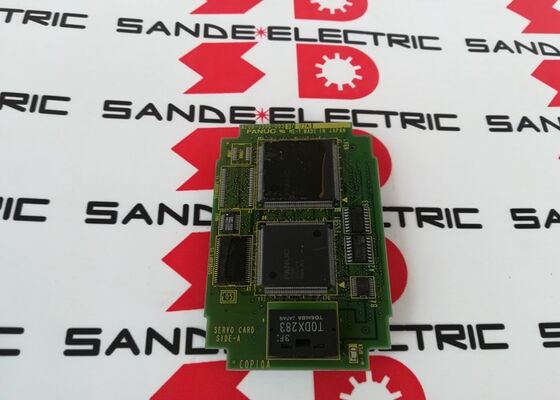

FANUC Tarjeta del eje A20B-3300-0033 A20B33000033 A2OB-33OO-OO33

A20B-3300-0033 | Servotarjeta FANUC i-Series FSSB de 2 ejes: módulo enchufable / 16i / 18i / 21i / Modelo A y B

Interfaz FSSB: qué hace en esta tarjeta

FSSB (Fanuc Servo Serial Bus) es el protocolo de comunicación de fibra óptica que FANUC introdujo con el CNC de la serie i para reemplazar las antiguas interfaces servo analógicas y paralelas. Un único bucle de fibra óptica conecta el CNC a todos los servoamplificadores del sistema, transportando comandos de posición de eje a cada amplificador y devolviendo datos de retroalimentación del codificador al CNC.

El A20B-3300-0033 implementa el lado CNC de este enlace FSSB. Se conecta al PCB maestro principal y se conecta directamente al puerto de salida FSSB de fibra óptica. A través de esta tarjeta, el CNC transmite comandos de posición a la cadena del amplificador SVM conectado y recibe retroalimentación del codificador, coordinando los bucles de control de movimiento para ambos canales de 2 ejes.

Especificaciones clave

Capacidad de 2 ejes: ampliación del sistema

Para un CNC de 2 ejes (torno CNC estándar con ejes X y Z), un A20B-3300-0033 controla ambos ejes a través de su único canal FSSB. La conexión en cadena FSSB conecta dos servoamplificadores desde una tarjeta.

Para un sistema de 4 ejes, se instalan dos tarjetas servo en la placa principal; cada tarjeta maneja 2 ejes a través de su propio canal FSSB. Las placas principales de la serie i de FANUC, modelos A y B, admiten múltiples tarjetas servo para alcanzar el número máximo de ejes del sistema.

El A20B-3300-0033 maneja el primer canal FSSB (normalmente los ejes 1 y 2). Una segunda tarjeta maneja el siguiente par de ejes si es necesario.

Escenarios de aplicación

Fallo de comunicación servo en CNC 16i:Un centro de mecanizado FANUC 16i genera alarmas de comunicación FSSB en ambos ejes controlados simultáneamente. Los servoaccionamientos y motores se prueban correctamente. La servotarjeta enchufable A20B-3300-0033 se identifica como la falla. Reemplazar el módulo restablece la comunicación FSSB y borra las alarmas del eje.

Reemplazo de tarjeta servo de torno 18i:Un centro de torneado con control FANUC 18i desarrolla errores intermitentes de posición del eje. Las pruebas confirman que el A20B-3300-0033 ofrece una sincronización FSSB inconsistente. Una tarjeta de reemplazo restablece la comunicación servo consistente en ambos ejes.

Preguntas frecuentes

P1: ¿El A20B-3300-0033 funciona con el CNC serie i modelo A y modelo B?

Sí. CNC Electronics confirma que esta tarjeta es para "16i, 18i, 21i modelos A y B". El enchufe de las placas principales del Modelo A y del Modelo B acepta el mismo A20B-3300-0033. Sin embargo, la placa principal en sí difiere entre el Modelo A y el Modelo B: la tarjeta servo es la misma, pero solo se instala en la generación de placa principal compatible.

P2: ¿Qué tipos de servoamplificadores se conectan al A20B-3300-0033 mediante FSSB?

La interfaz FSSB se conecta a los módulos servoamplificadores de las series Alpha-i y Beta-i de FANUC que incluyen un puerto de entrada de fibra óptica FSSB. Los servoamplificadores analógicos más antiguos (Tipo A o Tipo B) no son compatibles con FSSB. Confirme que los servoamplificadores instalados tengan conectores FSSB antes de esperar que esta servotarjeta se comunique con ellos.

P3: ¿Se puede utilizar el A20B-3300-0033 solo para un torno de 2 ejes sin tarjetas servo adicionales?

Sí. Un torno CNC de 2 ejes (ejes X y Z) requiere solo un A20B-3300-0033 para controlar ambos ejes. El canal FSSB de la tarjeta se conecta a dos servoamplificadores en una disposición en cadena: la señal FSSB va de la tarjeta al primer amplificador y continúa al segundo. Una tarjeta es suficiente para la configuración completa de ejes de una máquina estándar de 2 ejes.

P4: ¿Qué parámetros CNC son relevantes para el A20B-3300-0033?

Los parámetros relacionados con FSSB en el CNC definen la dirección de nodo de cada servoamplificador en la cadena FSSB, el número de amplificadores conectados por canal FSSB y el tiempo del ciclo de comunicación FSSB. Estos parámetros se guardan en la SRAM del CNC y no se ven afectados al reemplazar la tarjeta A20B-3300-0033. Después de instalar una tarjeta de reemplazo, el CNC debería restablecer la comunicación FSSB automáticamente utilizando los parámetros existentes.

P5: ¿El A20B-3300-0033 es el mismo que el A20B-3300-0030 u otros números de pieza cercanos?

Los números de pieza adyacentes en la gama A20B-3300-003x son diferentes placas con diferentes recuentos de ejes o tipos de interfaz. El A20B-3300-0030 puede ser una tarjeta de eje diferente (confirmada en documentación anterior como un servocontrolador FSSB para un recuento de ejes o generación de sistema diferente). Cada número de pieza sirve para una aplicación específica; no sustituya números de pieza adyacentes sin confirmar la especificación de tarjeta requerida del sistema de destino.
