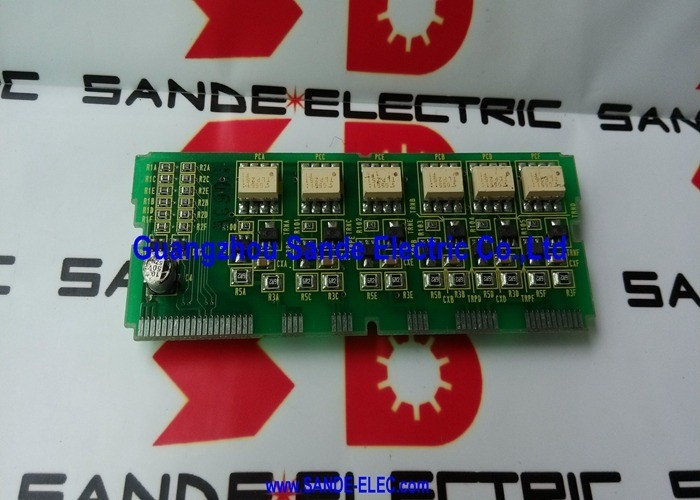

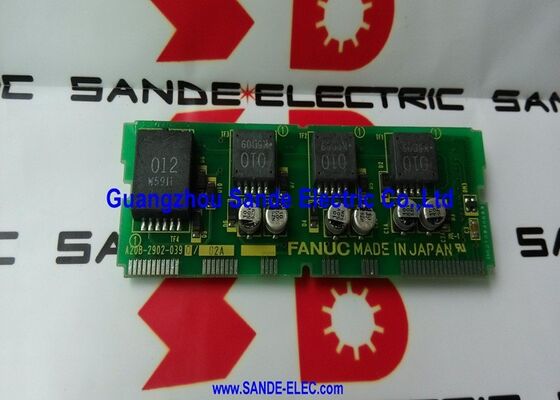

A20B-2902-0390 | Módulo de controlador de potencia Alpha de FANUC: accionamiento de compuerta IGBT / tablero de disparo / PSM / SPM-15 a SPM-37 / sistemas de accionamiento CNC

Módulo controlador de potencia: el puente entre los dispositivos de control y de potencia

Dentro de cada módulo de accionamiento FANUC Alpha, la conversión de energía se realiza a través de dispositivos de conmutación IGBT (transistor bipolar de puerta aislada). Estos transistores transportan toda la corriente del motor o del bus y conmutan a alta frecuencia, normalmente de 2 a 4 kHz para los accionamientos de husillo. Para conmutar correctamente, cada IGBT necesita un pulso de accionamiento de puerta sincronizado con precisión al nivel de voltaje correcto.

El módulo controlador de potencia A20B-2902-0390 genera estos pulsos de accionamiento de puerta. Recibe comandos de conmutación de bajo nivel desde la PCB de control (A16B-2202-0432 para módulos de husillo) y los amplifica en señales de accionamiento de compuerta de alta corriente que realmente encienden y apagan los dispositivos IGBT. Esta función de activación/compuerta es la razón por la que la placa se clasifica como un "módulo controlador": controla los propios dispositivos de alimentación.

Sin un A20B-2902-0390 que funcione correctamente:

• Los IGBT reciben señales de accionamiento de puerta incorrectas o nulas
• La conversión de energía falla
• El módulo no puede desarrollar voltaje o corriente de salida.
• Las alarmas de protección de hardware o sobrecorriente se disparan inmediatamente

Información clave del producto

La pila de PCB interna en los módulos Alpha SPM

Para obtener una imagen completa: el A06B-6088-H222 (SPM-22) como ejemplo contiene:

• A16B-2202-0432(tarjeta de control): control de velocidad del husillo, procesamiento de retroalimentación, lógica de protección
• A20B-1006-0481(base/placa de alimentación): conexiones de bus de CC, conectores de salida del motor, rutas de alta corriente
• A20B-2902-0390(placa de controlador): pulsos de accionamiento de puerta IGBT
• A16B-2203-0332(tablero de señales adicional)

El A20B-2902-0390 es la capa que traduce las señales de control en eventos eléctricos que mueven las corrientes del motor.

Escenarios de aplicación

Alarma de husillo SPM inmediatamente al habilitarse:Un módulo de husillo FANUC Alpha genera una alarma de sobrecorriente en el momento en que se emite el comando de habilitación del husillo, sin carga en el motor. La tarjeta de control y la placa de alimentación base se prueban correctamente, pero la inspección revela que la placa controladora A20B-2902-0390 está produciendo pulsos de accionamiento de puerta asimétricos. El reemplazo restaura la conmutación correcta y borra la alarma.

PSM no logra establecer el bus DC:Una unidad Alpha PSM se enciende pero no desarrolla el voltaje nominal del bus de CC, lo que muestra una alarma de carga. Después de descartar fallas en la entrada de CA y el rectificador, la salida del controlador de puerta de la placa del controlador A20B-2902-0390 se identifica como incorrecta. El reemplazo de la placa restablece la precarga del PSM y el establecimiento del autobús.

Preguntas frecuentes

P1: ¿La A20B-2902-0390 es la misma placa en los módulos PSM y SPM?

Sí. CNC Spares UK confirma que el A20B-2902-0390 aparece en varios módulos de la serie SPM (SPM-15, 22, 26, 30) junto con el A16B-2202-0432. DNC Electronics lo incluye en los módulos Alpha PSM. Se utiliza la misma placa física en la función de accionamiento de puerta de los módulos PSM y SPM dentro de este rango de potencia. Los requisitos del circuito controlador para el accionamiento de puerta IGBT en ambos tipos de aplicaciones son lo suficientemente similares como para compartir el mismo diseño de placa.

P2: ¿Cuál es la diferencia entre A20B-2902-0390 y A20B-2902-0391?

Estos son números de pieza adyacentes en la misma familia de módulos de controlador. Las variantes 0390 y 0391 sirven diferentes potencias nominales o tipos de interfaz dentro del rango Alpha PSM/SPM. La A20B-2902-0391 es la placa controladora correspondiente para módulos de mayor potencia o de la serie HV. Confirme siempre qué variante está instalada en la etiqueta de la placa antes de realizar el pedido; no son intercambiables.

P3: ¿Puede un A20B-2902-0390 dañado causar daños permanentes a los dispositivos de alimentación IGBT?

Sí. Una placa de accionamiento de puerta que produce una sincronización incorrecta (por ejemplo, al encender simultáneamente los IGBT en el mismo tramo de fase) crea un cortocircuito directo en el bus de CC. Esta condición de "disparo" hace que una corriente extremadamente alta fluya a través de los dispositivos IGBT en microsegundos, potencialmente destruyéndolos. Siempre que una falla del IGBT se remonta a una falla a nivel de placa, el A20B-2902-0390 debe reemplazarse junto con los dispositivos de alimentación dañados para evitar que se repita.

P4: ¿Cuál es el procedimiento de descarga segura antes de acceder al A20B-2902-0390 dentro de un módulo PSM o SPM?

Tanto el módulo PSM como el SPM contienen condensadores de bus de CC de gran tamaño que retienen un voltaje peligroso después de que se desconecta la alimentación principal. Se debe respetar el tiempo de espera obligatorio (normalmente de 5 a 20 minutos, según el tamaño del módulo) antes de abrir cualquier carcasa de módulo. Verifique la descarga verificando el indicador LED de carga del módulo y midiendo el voltaje del bus de CC con un voltímetro calibrado. Nunca manipule el A20B-2902-0390 con la alimentación conectada.

P5: ¿Es crítica la revisión /02A o puede sustituirla una revisión anterior?

La revisión /02A designa una actualización de hardware para el diseño base A20B-2902-0390. Para la mayoría de las aplicaciones de reemplazo, las revisiones posteriores son compatibles con versiones anteriores del mismo módulo. Si la etiqueta de la placa instalada muestra una revisión anterior (por ejemplo, /01A), la instalación de una /02A debería ser compatible. Confirme en la documentación de servicio de FANUC si existe algún requisito de revisión mínimo conocido para el modelo PSM o SPM específico.
