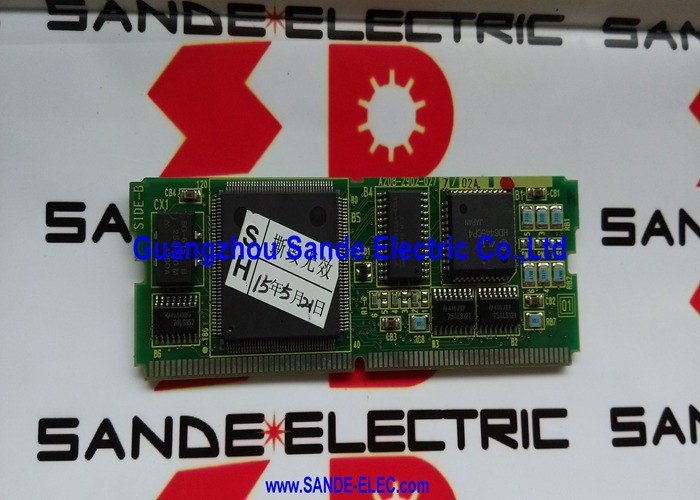

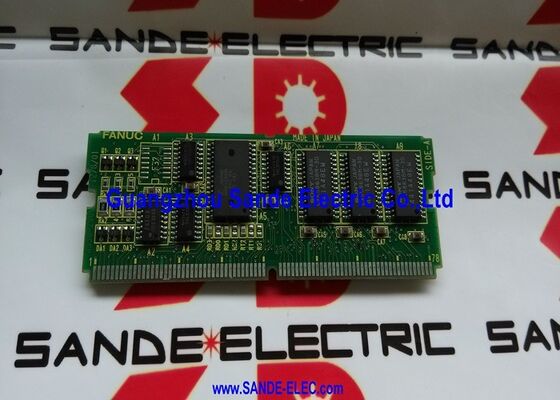

Los componentes de las placas de circuito A20B-2902-0277 A2OB-29O2-O277 A20B29020277

A20B-2902-0277 | Módulo de control CRT de alta resolución de 9 pulgadas modelo B serie 16/18/160/180 de FANUC — CRTC / OPT1 enchufable / FS16-MB / FS18-MB

Módulos CRTC de la generación Serie 16/18 Modelo B

Los sistemas CNC FANUC Serie 16/18 Modelo B (16 MB, 16 TB, 18 MB, 18 TB) utilizan una arquitectura de pantalla modular. La función de visualización no está fijada en la placa principal; la proporciona una placa secundaria CRTC (controlador CRT) enchufable que se instala en la ranura OPT1 (Opción 1) de la unidad de control CNC.

Dentro de la familia de módulos CRTC A20B-2902-027x para la Serie 16/18-B, existen varias variantes para adaptarse a diferentes configuraciones de monitor:

A20B-2902-0270:Variante CRT en color de 14 pulgadasA20B-2902-0271:Resolución estándar CRT de 9 pulgadasA20B-2902-0272:Variante de salida VGA (para monitor LCD o VGA)A20B-2902-0273:Alternativa CRT de 14 pulgadasA20B-2902-0275:variante VGAA20B-2902-0276:Alternativa CRT de 9 pulgadasA20B-2902-0277:9 pulgadasalta resoluciónCRTA20B-2902-0278:variante VGA

El A20B-2902-0277 es específicamente la variante CRT de 9 pulgadas de alta resolución, confirmada para sistemas FS16/18/160/180-MB con una pantalla de operador CRT monocromática de alta resolución.

Información clave del producto

CRT de alta resolución: lo que significa en contexto

En las pantallas de operador CNC de FANUC, la "alta resolución" distingue la capacidad de visualización mejorada de los módulos CRT de resolución estándar instalados en la misma serie:

Resolución estándar:Se utiliza para pantallas con texto dominante que muestran posiciones de ejes, contenido de programas, compensaciones de herramientas y códigos de alarma, suficiente para la interfaz básica basada en caracteres del CNC.

Resolución alta:Produce más píxeles por unidad de área en la pantalla de 9 pulgadas, lo que permite una representación de caracteres más fina, gráficos más nítidos y más contenido de visualización por página sin pérdida de legibilidad. Para los sistemas CNC donde se requiere visualización gráfica de la ruta de la herramienta, vistas de listado de programas de mayor densidad o pantallas de diagnóstico más detalladas, el módulo CRT de alta resolución proporciona la calidad de visualización que el módulo estándar no puede.

El A20B-2902-0277 maneja un CRT de 9 pulgadas con la mayor densidad de píxeles que requiere la configuración de pantalla de alta resolución.

Arquitectura del complemento OPT1

La pantalla de la unidad de control CNC Serie 16/18 Modelo B es alimentada por la placa OPT1, una placa de ranura de expansión dedicada dentro del bastidor de tarjetas del CNC. El módulo CRTC se conecta a un enchufe en esta placa OPT1, conectando la salida de video del CRTC a los circuitos de intensidad y desviación del monitor CRT.

Reemplazar el A20B-2902-0277 requiere:

1. Apertura de la unidad de control CNC y ubicación de la placa OPT1
2. Extracción del módulo CRTC fallido de su zócalo en la placa OPT1
3. Colocar el módulo de repuesto en el mismo zócalo
4. Cerrar y restaurar la energía: no se necesitan cambios de parámetros

Escenarios de aplicación

Fallo de pantalla CNC de 16 MB:Un centro de mecanizado FANUC de 16 MB pierde la pantalla del operador: el CRT de 9 pulgadas se queda en blanco o muestra contenido corrupto. La operación del CNC continúa normalmente. El diagnóstico aísla la falla en el módulo CRTC A20B-2902-0277. El reemplazo restaura la pantalla.

Mantenimiento de la calidad de la pantalla:Un CRT de 9 pulgadas de alta resolución en un CNC de 18 MB desarrolla una representación de caracteres distorsionada debido al envejecimiento de los componentes del módulo CRTC. Reemplazar el A20B-2902-0277 restaura la calidad de la pantalla sin reemplazar el monitor CRT.

Preguntas frecuentes

P1: ¿En qué se diferencia el A20B-2902-0277 del A20B-2902-0271 (también un módulo CRT de 9 pulgadas)?

Ambos son módulos CRT CRTC de 9 pulgadas para la familia Serie 16/18-B, pero el 0277 es la variante de alta resolución y el 0271 es la variante de resolución estándar. La versión de alta resolución genera más píxeles por línea de escaneo, lo que produce una representación de caracteres y gráficos más fina en la misma pantalla física de 9 pulgadas. Confirme qué variante está instalada en el CNC específico verificando el número de pieza en la etiqueta de la placa antes de realizar el pedido.

P2: ¿Se puede instalar el A20B-2902-0277 en un CNC Serie 16/18 Modelo C (MC)?

La lista de piezas de KFAS LLC muestra que A20B-2902-0277 aparece en las listas de piezas del Modelo B (16MB/18MB) y del Modelo C (16MC/18MC). La compatibilidad entre las configuraciones B y C depende de la variante específica de la placa OPT1 y de la versión del sistema CNC. Confirmar en la documentación de repuestos del CNC específico si el 0277 está especificado para la configuración del sistema instalado.

P3: ¿Qué síntomas indican que el A20B-2902-0277 ha fallado en comparación con el tubo del monitor CRT?

Un módulo CRTC fallido generalmente causa una pérdida repentina y completa del contenido de la pantalla: el CRT se apaga sin la atenuación gradual que acompaña al envejecimiento del tubo. Un tubo CRT defectuoso muestra síntomas progresivos: brillo reducido, pérdida de enfoque, distorsión geométrica. Si el CRT de 9 pulgadas está oscuro pero el CNC funciona normalmente (los ejes se mueven, los programas se ejecutan, las alarmas se borran) y al probar el CRT con una señal externa se confirma que el tubo está intacto, el módulo CRTC A20B-2902-0277 es el objetivo de reemplazo.

P4: ¿Reemplazar A20B-2902-0277 requiere algún ajuste de parámetros CNC?

No. El módulo CRTC es un componente de hardware de visualización: no almacena parámetros CNC. Después de instalar el A20B-2902-0277 de repuesto y encender el CNC, la pantalla debería restaurarse inmediatamente. Si el formato de visualización parece incorrecto (tamaño de caracteres o escala incorrectos), verifique si el parámetro de tipo de visualización del CNC coincide con la configuración del módulo instalado.

P5: ¿Se puede reparar el A20B-2902-0277 si el módulo completo ha fallado?

El A20B-2902-0277 es un módulo de construcción SMD (Surface Mount Device). La reparación a nivel de componentes por parte de un centro de servicio especializado en electrónica CNC es técnicamente posible para fallas que involucran componentes defectuosos identificables (falla del oscilador, falla del regulador de voltaje). Para máquinas de producción crítica, el reemplazo directo de la placa es la resolución más rápida. La reparación es una opción viable cuando el módulo de reemplazo no está disponible o cuando el costo de reparación es significativamente menor.
