A20B-2101-0022 | PCB de potencia FANUC Beta iSVSP de doble eje de 15 kW — Serie A06B-6134 / Servo doble + Unidad combinada de husillo de 15 kW / Tarjeta de cableado

Beta iSVSP: todo en una sola caja

En máquinas herramienta CNC pequeñas (centros de torneado compactos, pequeños centros de mecanizado, máquinas de formación), FANUC Beta iSVSP (βiSVSP) proporciona un servomotor completo y un accionamiento de husillo en una sola unidad. Elimina la necesidad de PSM (módulo de fuente de alimentación), SVM (servomódulos) y SPM (módulo de husillo) separados: el iSVSP integra las tres funciones:

Fuente de alimentación integrada:Rectifica la red eléctrica de CA directamente dentro de la unidad; no se requiere PSM externo. La unidad convierte la CA entrante al bus de CC necesario para la alimentación del servo y del husillo.

Control de servoeje:Controla los servomotores en los ejes de avance de la máquina, generalmente X y Z en un torno CNC.

Control de husillo:Impulsa el motor del husillo de la máquina: hasta 15 kW en la variante de doble eje A06B-6134-H203 que contiene el A20B-2101-0022.

Esta integración hace que el iSVSP sea ideal para máquinas herramienta pequeñas donde un gabinete Alpha-i completo (PSM + SVM + SPM por separado) sería física y económicamente desproporcionado. Una unidad, una conexión de gabinete, un juego de cables de suministro de CA.

Información clave del producto

Placa de alimentación: corazón de alta corriente del iSVSP

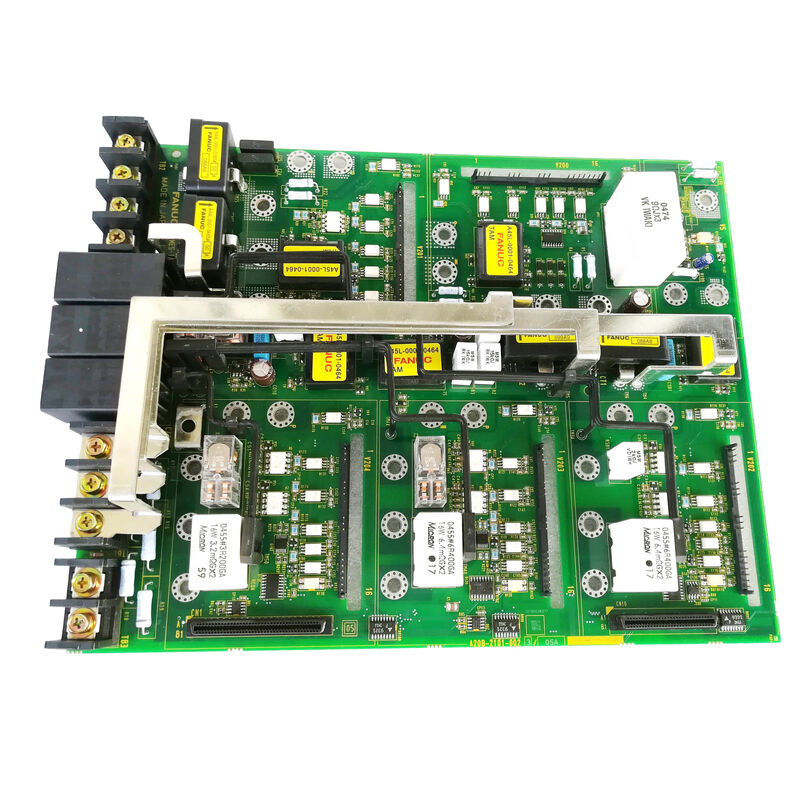

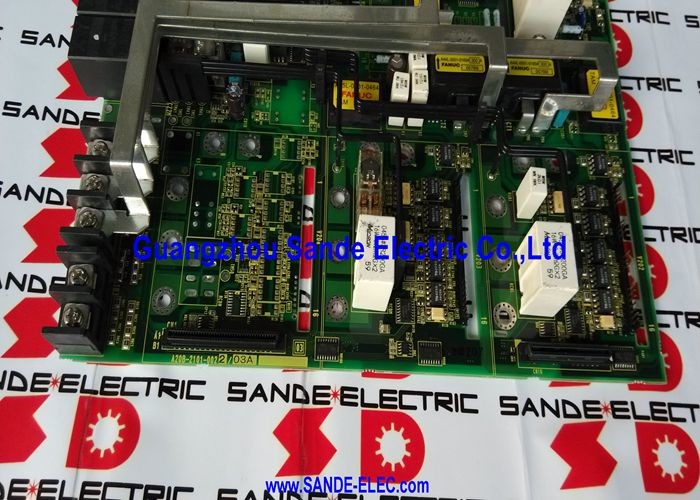

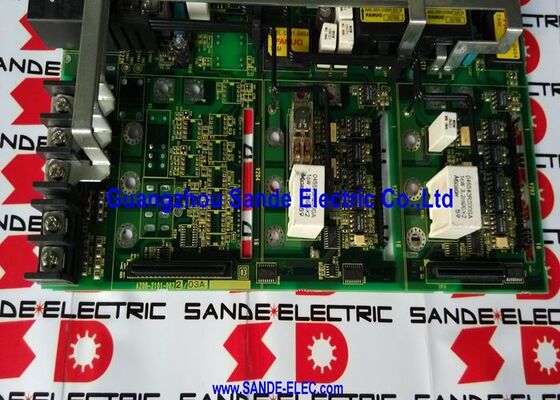

El A20B-2101-0022 es la PCB de alimentación (tarjeta de cableado) dentro de la unidad βiSVSP. Proporciona:

Capa de conexión de alta corriente:Conductores de bus de CC, conexiones de salida trifásicas para dos servoejes y el husillo, y el hardware de detección de corriente que proporciona retroalimentación a la PCB de control.

Interfaz IGBT:Conexiones del controlador de puerta desde la placa de disparo/controlador (A20B-2902-0672 en algunas variantes) a los dispositivos de alimentación IGBT. La placa de alimentación dirige físicamente las señales del accionamiento de la compuerta a los terminales IGBT correctos para cada eje y el puente del husillo.

Hardware de fuente de alimentación integrado:Las conexiones del circuito rectificador y de precarga son parte del diseño de la placa de alimentación; a diferencia de un PSM separado, el hardware de fuente de alimentación del iSVSP es interno a la misma unidad.

Escenarios de aplicación

Fallo en la placa de alimentación Beta iSVSP:Una unidad FANUC A06B-6134 biSVSP en un pequeño torno CNC desarrolla alarmas que afectan a ambos servoejes y al husillo simultáneamente. Después de confirmar que el tablero de control está intacto, se identifica que el tablero de alimentación A20B-2101-0022 tiene la falla. La unidad completa suele ser el enfoque de servicio (ya que DNC Electronics confirma que la placa individual generalmente no está disponible por separado), pero algunos centros de servicio especializados suministran la placa de forma independiente.

Renovación completa de la unidad:Una unidad Beta iSVSP es reacondicionada por un centro de servicio CNC especializado. La placa de alimentación A20B-2101-0022 se reemplaza junto con la PCB de control durante la renovación para restaurar ambas placas internas críticas.

Preguntas frecuentes

P1: ¿Se puede comprar el A20B-2101-0022 por separado o solo está disponible la unidad A06B-6134 completa?

DNC Electronics confirma que "sólo suministran la unidad BETA completa de la serie A06B-6134 que contiene el A20B-2101-0022" y "no suministran la PCB de control por separado". La mayoría de las organizaciones de servicios FANUC adoptan el mismo enfoque para la serie iSVSP debido a la complejidad de la integración. Algunos centros de reparación especializados suministran el A20B-2101-0022 individualmente para la reparación a nivel de placa de unidades recuperadas. El intercambio de servicio (entrada de unidad defectuosa, salida de unidad reparada) es el modelo de servicio más común para fallas de βiSVSP.

P2: ¿Cuál es la diferencia entre A20B-2101-0022 (doble eje) y A20B-2101-0025 (triple eje)?

El A20B-2101-0022 es la placa de alimentación para el βiSVSP de doble eje + husillo de 15 kW (normalmente A06B-6134-H203). El A20B-2101-0025 es la placa de potencia para el husillo de triple eje + 15kW βiSVSP (A06B-6134-H303). El diferente número de ejes requiere un diseño diferente del tablero de potencia para acomodar tres etapas de salida de servo en lugar de dos. Estas placas no son intercambiables.

P3: ¿Cuáles son los indicadores de alarma típicos en un A20B-2101-0022 defectuoso?

Cuando la placa de alimentación A20B-2101-0022 presenta una falla, el βiSVSP generalmente muestra alarmas relacionadas con sobrecorriente, falla del bus de CC, falla del IPM (módulo de energía inteligente) o disparo de protección de hardware. Las alarmas que afectan las tres funciones del variador simultáneamente (tanto los servoejes como el husillo), en lugar de una falla de un solo eje, son más características de una falla en la placa de alimentación que de una falla en la placa de control, ya que la placa de alimentación sirve a las tres simultáneamente. Consulte el manual de mantenimiento de FANUC Beta i Series para obtener definiciones de códigos de alarma específicos.

P4: ¿Qué precauciones de seguridad son específicas de la fuente de alimentación integrada en el βiSVSP?

El βiSVSP contiene un banco de condensadores de bus de CC integrado que retiene voltaje peligroso después de desconectar la red eléctrica de CA, tal como lo haría un PSM separado. Debido a que la fuente de alimentación está integrada, el banco de condensadores está físicamente dentro de la misma unidad que la placa de alimentación. Se debe observar el tiempo de espera de descarga requerido (especificado en el manual de mantenimiento de FANUC Beta i Series) antes de abrir la unidad o manipular el A20B-2101-0022 internamente. El LED indicador de carga (si está presente) y la medición de voltaje del bus de CC confirman la descarga.

P5: ¿El A20B-2101-0022 es compatible con unidades βiSVSP que utilizan las variantes de interfaz #A y #C?

La serie A06B-6134 incluye variantes #A (interfaz estándar) y #C (interfaz tipo C). La placa de alimentación (A20B-2101-0022) proporciona las conexiones eléctricas de alta corriente, que son independientes del tipo de interfaz de comunicación CNC. Si las variantes #A y #C comparten la misma placa de alimentación depende de si existen diferencias de conector o hardware entre las dos. DNC Electronics hace referencia a "A06B-6134-H203#A" y "A06B-6134-H203#C" como unidades separadas; confirme en la documentación interna de la unidad específica si el A20B-2101-0022 es común a ambas variantes.
