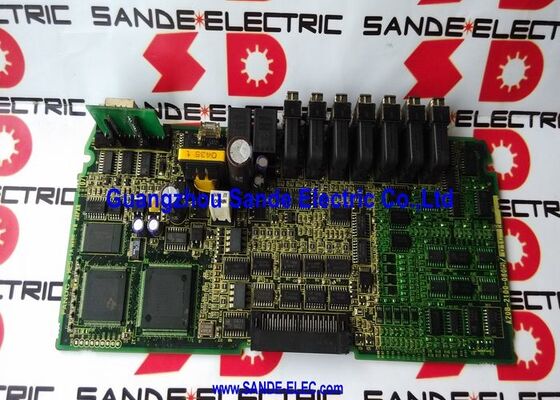

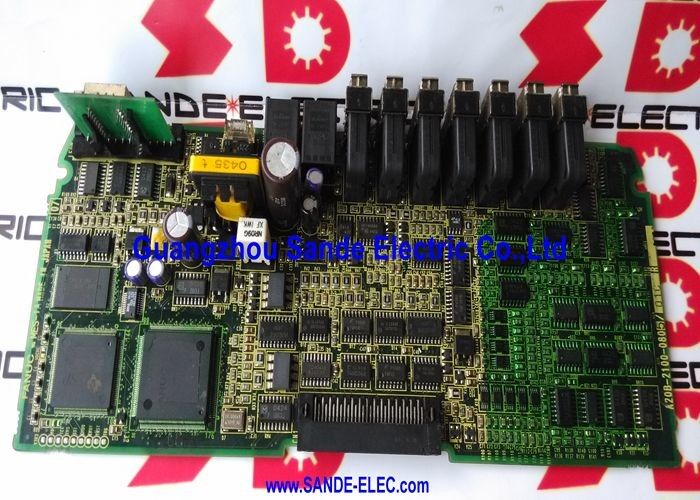

A20B-2100-0805 | Placa amplificadora CNC serie FANUC A20B-2100: PCB del sistema de accionamiento / Rev /01C / Aplicaciones de husillo y servo CNC

A20B-2100 — Serie de PCB de alimentación y control de variador

La serie A20B-2100 es la familia de placas de circuito impreso relacionadas con accionamientos de FANUC para sistemas de amplificador de husillo y servo CNC. Las placas de esta serie abarcan una variedad de funciones funcionales dentro de la arquitectura del variador:

PCB de servoamplificador:Incluyendo las placas de control y cableado clase SVM2 para servomódulos de dos ejes (interfaz FSSB), que proporcionan la capa electrónica para el control de servomotores de dos ejes desde un solo módulo.

Tableros de control del amplificador de husillo:La serie A20B-2100-0800 proporciona control del motor del husillo para los sistemas de accionamiento del husillo Alpha-i de FANUC, gestionando la regulación de velocidad, la retroalimentación del codificador de posición y la corriente de salida para el motor del husillo.

PCB del módulo de fuente de alimentación:Incluyendo placas para el PSM (Módulo de fuente de alimentación) que suministra voltaje de bus de CC regulado a todos los módulos de variador del gabinete.

La A20B-2100-0805 es una placa amplificadora dentro de esta familia; su función funcional específica está definida por el módulo de transmisión en el que está instalada. El sufijo de revisión /01C indica una actualización de la iteración de producción del diseño base A20B-2100-0805.

Información clave del producto

Función de la placa amplificadora en sistemas de accionamiento

En la arquitectura del módulo de accionamiento de FANUC, las placas amplificadoras realizan la conversión eléctrica y el procesamiento de señales que conectan los comandos de movimiento del CNC con la corriente real del motor.

La clasificación como "placa amplificadora" cubre varias funciones posibles:

Amplificación del accionamiento de puerta:Amplificar señales de control de bajo nivel en pulsos de activación de compuerta de alta corriente suficientes para conmutar transistores de potencia IGBT: la misma función que una placa de disparo en los módulos PSM y SPM.

Amplificación actual:En los tableros de control de accionamiento del husillo, amplificar el comando de corriente del regulador de velocidad a la referencia que impulsa el bucle de control de corriente de salida.

Acondicionamiento de señal:Amplificar señales de retroalimentación de bajo nivel (salidas de sensores de corriente, señales de codificador, lecturas de sensores de temperatura) a niveles adecuados para la conversión de analógico a digital y el procesamiento digital.

El A20B-2100-0805 realiza su función de amplificador designada dentro del módulo de unidad específico al que sirve.

Escenarios de aplicación

Fallo en la placa del módulo de unidad:Un sistema de accionamiento CNC de FANUC desarrolla una falla a nivel de amplificador que se remonta a la placa A20B-2100-0805. Identificar la placa a partir de su etiqueta de número de pieza, pedir la variante /01C y colocar el reemplazo restablece el estado operativo de la unidad.

Repuesto planificado para el mantenimiento del variador:Una instalación de producción que opera sistemas CNC FANUC con placas de accionamiento de la serie A20B-2100 mantiene un A20B-2100-0805/01C como repuesto local.

Preguntas frecuentes

P1: ¿Cómo puedo confirmar que A20B-2100-0805 es la placa correcta para mi sistema de accionamiento FANUC?

Lea el número de pieza en la etiqueta de la placa dentro del módulo de unidad específico. Si la etiqueta dice A20B-2100-0805 (con o sin sufijo de revisión), este es el reemplazo confirmado. Haga una referencia cruzada con la lista de repuestos en el manual de mantenimiento de FANUC para el modelo de módulo de variador aplicable.

P2: ¿Puede A20B-2100-0805/01C reemplazar una revisión anterior?

En la mayoría de los casos, sí. Las actualizaciones de revisión de FANUC suelen ser compatibles con versiones anteriores. Confirme en la documentación de mantenimiento del módulo variador si se especifica alguna revisión mínima. Si no se documenta ninguna restricción, la revisión /01C es el reemplazo correcto independientemente de la revisión instalada previamente.

P3: ¿Qué seguridad de descarga se aplica antes de acceder al A20B-2100-0805?

Las placas amplificadoras de la serie A20B-2100 son componentes internos de los módulos de accionamiento FANUC. Los módulos de accionamiento contienen condensadores de bus de CC que retienen voltaje peligroso después del apagado. Espere el tiempo de descarga del módulo (como se especifica en el manual de mantenimiento de FANUC) y verifique la descarga con un voltímetro calibrado antes de acceder a cualquier placa interna.

P4: ¿Reemplazar A20B-2100-0805 requiere cambios de parámetros CNC?

Las placas amplificadoras de accionamiento no almacenan parámetros de husillo o servo CNC. Reemplazar el A20B-2100-0805 no afecta la configuración de los parámetros. Después de instalar el reemplazo, encienda el sistema y verifique el comportamiento normal de la unidad en condiciones de prueba a baja velocidad antes de regresar a la producción total.

P5: ¿Se utiliza el A20B-2100-0805 tanto en aplicaciones de robot como de mecanizado CNC?

La serie A20B-2100 sirve tanto para sistemas de accionamiento de máquinas herramienta CNC de FANUC como para aplicaciones de servoaccionamiento de robots, ya que FANUC comparte la arquitectura de hardware entre estas plataformas. El hecho de que A20B-2100-0805 se encuentre en un CNC o en una unidad de robot depende del módulo host específico. Confirme el tipo de sistema host en la documentación del módulo instalado antes de realizar el pedido.
