FANUC A20B-2002-0300 | Unidad de Sensor de Encoder de Motor de Husillo Serie Alpha — Con Soporte de Montaje / Relé Integrado / Interfaz Tipo-B

Retroalimentación de Velocidad para el Husillo Serie Alpha

El A20B-2002-0300 es el conjunto del sensor del encoder del motor del husillo para el sistema de accionamiento de husillo Serie Alpha de FANUC. Se monta en la parte trasera del motor del husillo, típicamente debajo del ventilador del husillo, y proporciona la señal de retroalimentación de RPM del husillo que el módulo amplificador del husillo Serie Alpha necesita para regular la velocidad del husillo bajo cargas de corte.

A diferencia de los encoders de servomotor que informan la posición absoluta o incremental del eje para el control de posición, la función principal de un encoder de husillo es la retroalimentación de velocidad — la señal continua que el amplificador del husillo lee para mantener las RPM comandadas frente a las variaciones en la fuerza de corte. Sin un sensor encoder funcional, el amplificador del husillo no puede cerrar su bucle de velocidad: pierde la capacidad de mantener una velocidad estable bajo carga, lo que afecta el acabado superficial, la vida útil de la herramienta y la precisión del taladrado rígido.

La unidad del sensor se conecta al terminal JY2 en el módulo amplificador del husillo Serie Alpha utilizando la interfaz serial Tipo-B. Esta especificación de interfaz es específica para la Serie Alpha — no intercambiable con la retroalimentación basada en FSSB de las generaciones de accionamiento Alpha i o posteriores.

Existen dos revisiones de hardware: /01A y /02A. Confirme la revisión de la unidad instalada en su etiqueta antes de solicitar un reemplazo.

Especificaciones Clave

Relé Integrado y Soporte de Montaje

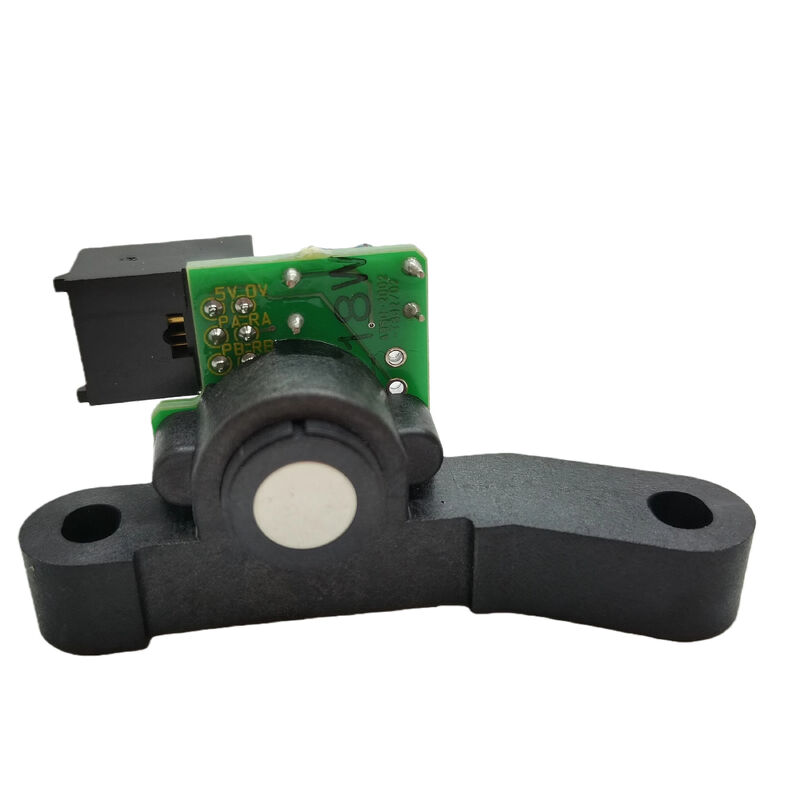

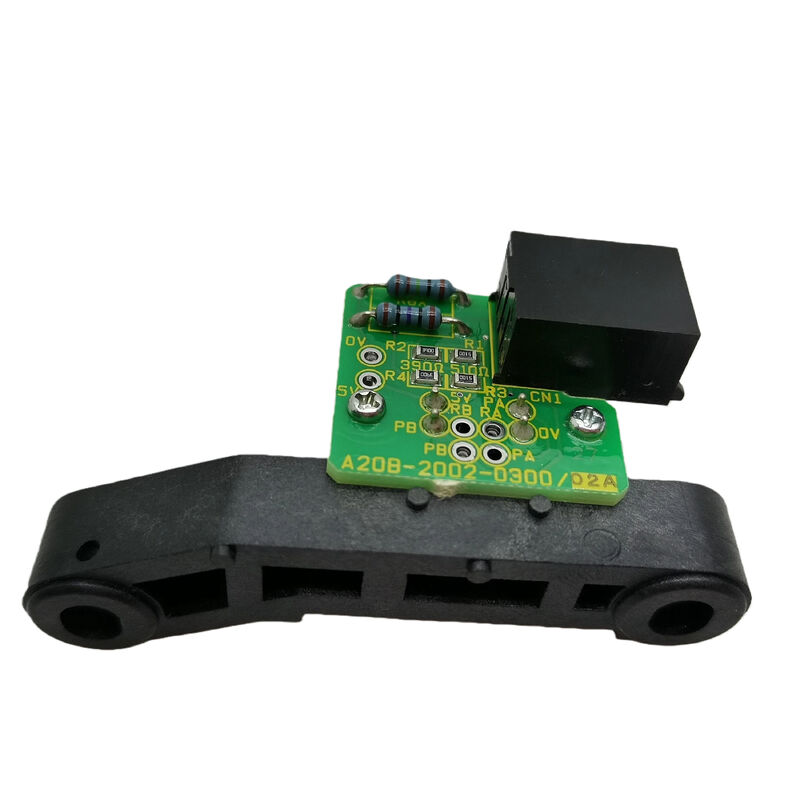

El A20B-2002-0300 se suministra como un conjunto completo de sensor: la PCB con su relé integrado está montada en un soporte que la ubica correctamente en relación con el objetivo del sensor del motor del husillo. El soporte asegura que la PCB del sensor esté posicionada con la holgura correcta al anillo objetivo magnético del motor — una holgura incorrecta produce señales de retroalimentación débiles o ausentes incluso de una PCB funcional.

Al instalar un reemplazo, verifique el posicionamiento del soporte y la holgura del sensor al objetivo según la documentación de mantenimiento del motor del husillo. Una nueva PCB instalada con una holgura incorrecta producirá las mismas condiciones de alarma que una defectuosa.

Preguntas Frecuentes

P1: ¿Qué hace el A20B-2002-0300 en el sistema de accionamiento?

Proporciona retroalimentación de RPM del husillo al módulo amplificador del husillo Serie Alpha. El sensor detecta la rotación del eje del motor del husillo y envía la señal de velocidad al amplificador a través de la conexión del terminal JY2. Sin esta señal, el amplificador no puede cerrar su bucle de velocidad y el husillo no puede mantener una velocidad estable bajo carga de corte.

P2: El husillo muestra inestabilidad de velocidad bajo carga de corte pero funciona correctamente sin carga. ¿Es este sensor la causa?

La inestabilidad de velocidad bajo carga — donde la velocidad del husillo cae u oscila cuando aumentan las fuerzas de corte — es un síntoma característico de una retroalimentación de velocidad degradada o intermitente. Si la señal de retroalimentación de velocidad es limpia sin carga pero degradada bajo carga (debido a vibraciones que afectan la holgura del sensor al objetivo o el contacto del conector), resulta en inestabilidad de velocidad. Verifique si el soporte de montaje está flojo y el conector JY2 tiene contacto intermitente antes de reemplazar la PCB.

P3: ¿Son intercambiables /01A y /02A?

Ambas revisiones cumplen la misma función. Las diferencias menores en la revisión de hardware mantienen la misma interfaz eléctrica y especificación de montaje. En la mayoría de los casos, las revisiones son intercambiables, pero confirme la revisión en la etiqueta de la unidad instalada y especifique en consecuencia al realizar el pedido para asegurar la coincidencia más cercana.

P4: Después de reemplazar el A20B-2002-0300, el husillo muestra un fallo de orientación. ¿Qué se debe verificar?

Después del reemplazo del sensor, la orientación del husillo requiere un reinicio a cero. La relación angular del sensor con la referencia del eje del motor puede diferir ligeramente en la nueva unidad. Verifique la alineación del cambio de herramienta y ajuste el parámetro de posición de parada de orientación del husillo (el parámetro de desplazamiento de orientación del husillo en el conjunto de parámetros del husillo del CNC) en pequeños incrementos si el husillo se detiene en un ángulo ligeramente incorrecto.

P5: ¿Todavía está disponible el A20B-2002-0300?

A través del mercado de repuestos de FANUC CNC — los distribuidores de piezas CNC y los especialistas en servicio de motores de husillo tienen unidades nuevas y probadas usadas. Confirme la revisión (/01A o /02A) y verifique que tanto la PCB como el soporte estén incluidos en la unidad suministrada. Pruebe la función del relé integrado y la salida de la señal del sensor antes de aceptar cualquier unidad usada.
