Los circuitos de circuito A16B-3200-0020 A16B-32OO-OO2O A16B32000020

A16B-3200-0020∙ FANUC Serie 21 TB Central de la CPU de la Junta de 4 Ejes / 3 ranuras / SERVO / PMC / MEM y SP / Conectores de montaje frontal

Serie 21-TB CNC compacto para el torneado

La serie 21 de FANUC ocupaba una posición específica en el mercado de la gama CNC de FANUC: más capaz que la serie 0 económica, pero más compacta y de menor coste que la serie 16/18 completa.La designación "21" lo colocó entre estas generaciones, que ofrece una combinación equilibrada de características para centros de torneado pequeños y medianos (21-TB) y centros de mecanizado (21-MB).

La configuración de 21 TB (centro de giro) adaptó el sistema para aplicaciones de torno: compensación del radio de nariz de la herramienta, velocidad de superficie constante, roscado y ciclos enlatados específicos de giro como estándar.

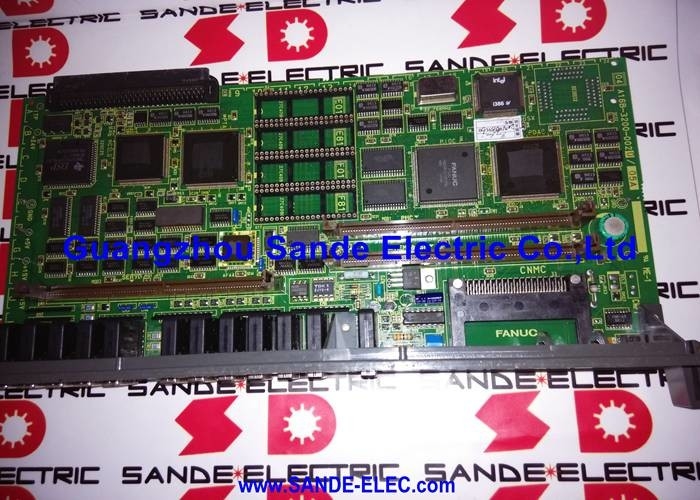

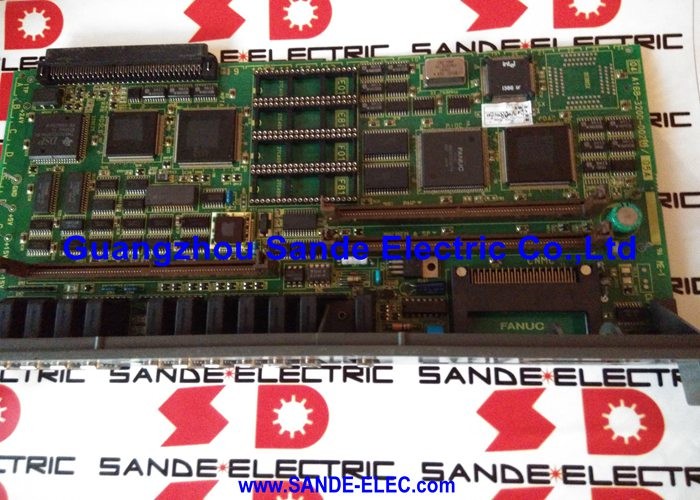

El A16B-3200-0020 es la placa principal de la CPU para este control de 21 TB, el núcleo físico al que se conectan y dependen todas las demás placas y módulos.

Especificaciones clave

Capacidad de 4 ejes

El A16B-3200-0020 admite hasta 4 ejes controlados suficientes para la mayoría de las configuraciones de centro de giro:

• Torno estándar de dos ejes (X y Z):Se utilizan dos de las cuatro capacidades
• con una capacidad de transmisión superior a 300 W,Tres ejes utilizados
• Las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas.Capacidad total de cuatro ejes utilizada

Para una máquina que requiere más ejes, la Serie 16 o 18 sería la plataforma adecuada.

Escenarios de aplicación

Fallo de la placa principal de 21 TB CNC:Un centro de torneado CNC con control FANUC 21-TB pierde toda respuesta después de encendido.Reemplazo con el servo, PMC, y MEM & SP módulos reinstalados y una restauración de parámetros de la copia de seguridad devuelve la máquina a la producción.

Rehabilitación del sistema de control CNC:Un centro de torneado de 21 TB más antiguo es reformado para continuar el servicio.

Preguntas frecuentes

P1: ¿Qué módulos deben transferirse al modelo de reemplazo A16B-3200-0020?

Los tres módulos de ranura – la tarjeta SERVO, el módulo PMC y el módulo MEM y SP – deben retirarse de la placa antigua e instalarse en las mismas ranuras de la placa de repuesto.Estos módulos llevan el software del CNC y los datos configuradosAdemás, los módulos FROM/SRAM (almacenamiento de programas y parámetros) en la placa principal deben transferirse intactos.

P2: ¿Es el A16B-3200-0020 compatible con la variante de la serie 21-MB (centro de mecanizado)?

El A16B-3200-0020 está confirmado para el centro de giro de 21 TB. El centro de mecanizado de 21 MB puede utilizar una variante diferente de la placa principal con diferentes configuraciones de ranuras o soporte de software.CNC Electronics nota esta placa como "21B serie de circuito impreso del sistema de control de la CPU que cubre la plataforma de la serie 21Verifique la documentación de las piezas de repuesto de la máquina específica antes de ordenar.

P3: ¿Qué sucede con los programas CNC cuando se sustituye el A16B-3200-0020?

Si el módulo MEM y SP y los módulos FROM/SRAM se transfieren intactos de la placa original, se conservan todos los programas, parámetros y datos PMC. Si estos módulos no están disponibles (por ejemplo, dañados),Es por eso que realizar una copia de seguridad antes de cualquier mantenimiento de la placa principal es una práctica esencial.

P4: ¿Se puede reparar el A16B-3200-0020 en lugar de reemplazarlo?

CNC Tools LLC y otros centros de servicio especializados ofrecen servicios de reparación para esta placa.Para situaciones de menor urgencia, la reparación es una alternativa rentable cuando el fallo implica fallos identificables en el nivel de los componentes.

P5: ¿Se requiere una actualización del firmware después de instalar un A16B-3200-0020 de reemplazo?

El firmware del sistema CNC se almacena en los módulos FROM (Flash ROM) separados de la placa principal.el firmware se conserva y no es necesario actualizarloSi se deben utilizar nuevos módulos FROM, se debe cargar la versión correcta del firmware FANUC para el 21-TB.
