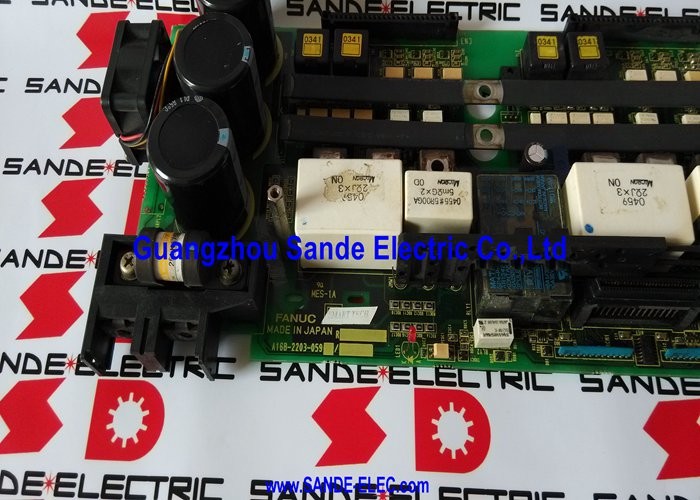

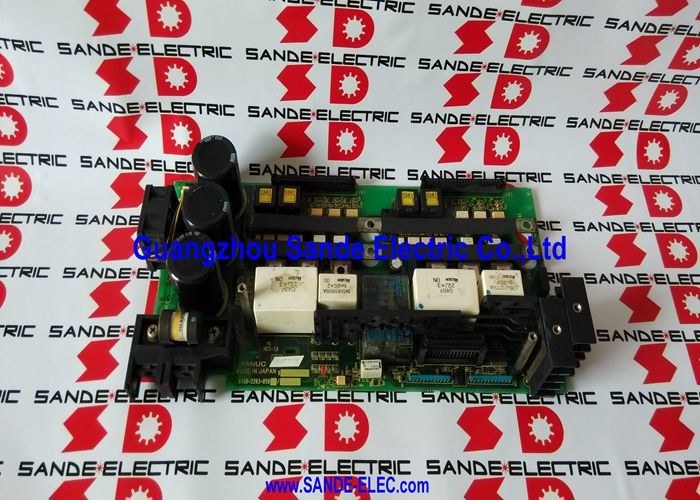

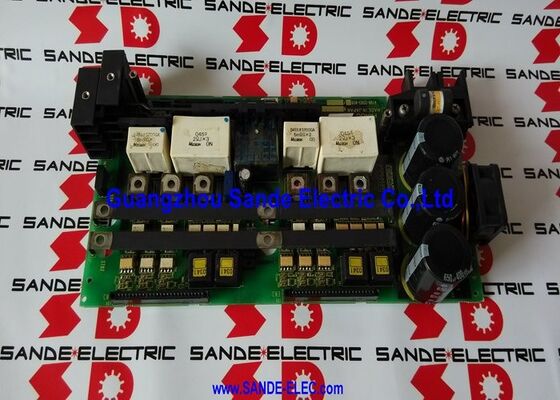

La placa base A16B-2203-0590 A16B22030590 A16B-22O3-O59O

A16B-2203-0590 FANUC Alfa SVM2-12/40 Panel de cableado Tipo A y FSSB Interfaz / A06B-6079-H204 / A06B-6096-H204 / Supersedes A16B-2202-0770

SVM2-12/40 Asímétrico de dos ejes de accionamiento

El FANUC Alpha SVM2-12/40 es un módulo de servoamplificador de dos ejes con diferentes valores de corriente por eje. A diferencia del SVM2-12/12 simétrico (12A en ambos ejes) o SVM2-40/40 (40A en ambos ejes),la configuración 12/40 proporciona:

• 12A eje (carga más ligera):Para un eje de la máquina más ligero, la torreta de la herramienta, la rotación de la pieza de trabajo o un eje auxiliar con un servomotor más pequeño.
• Eje 40A (carga más pesada):Para un eje de la máquina más pesado, el eje de traslación principal con un motor más grande y un mayor requisito de inercia.

Este emparejamiento asimétrico permite a un constructor de máquinas que coincida estrechamente la corriente del servoamplificador con la demanda real de cada eje.Instalación de un módulo 40/40 uniforme donde un eje solo necesita 12AEl SVM2-12/40 es la opción óptima para máquinas con un eje ligero y un eje pesado.

Especificaciones clave

Tipo A y FSSB ¢ Una placa de cableado para ambas interfaces

El A16B-2203-0590 sirve al SVM2-12/40 en sus dos variantes de interfaz:

Interfaz de tipo A (A06B-6079-H204):La interfaz de bus servo en serie utilizando un cable dedicado del CNC.

Interfaz FSSB (A06B-6096-H204):La interfaz de bus servo de fibra óptica utilizada en los sistemas CNC de la serie i. Proporciona inmunidad al ruido electromagnético del gabinete de accionamiento.

El conjunto de conectores físicos de la placa de cableado se adapta a ambos tipos de interfaz porque las dimensiones de la placa mecánica y el diseño del conector motor / bus son comunes en las variantes Tipo A y FSSB SVM2-12/40Sólo el PCB de control y el conector de bus servo difieren entre los dos.

Escenarios de aplicación

SVM2-12/40 fallo en el panel de cableado:Un servomodulo FANUC Alpha desarrolla códigos de alarma que afectan a ambos ejes.El reemplazo A16B-2203-0590 restaura la integridad del conector del módulo y las funciones servo de ambos ejes.

Rehabilitación del módulo:Un módulo Alpha SVM2-12/40 se somete a una renovación en el taller.

Preguntas frecuentes

P1: ¿Se puede utilizar el A16B-2203-0590 en una interfaz SVM2-12/40 de FSSB y también en una SVM2-12/40 de tipo A?

Sí, el manual de mantenimiento de FANUC Alpha confirma que A16B-2203-0590 es la placa de cableado tanto para los módulos A06B-6079-H204 (tipo A) como para los módulos A06B-6096-H204 (FSSB).El panel de cableado es el elemento estructural común para ambas variantes de interfazEl conector de interfaz CNC servo en la placa de cableado acepta tanto el cable tipo A como el conector de fibra óptica FSSB.o la conexión específica de la interfaz se realiza a través del conector del PCB de control en lugar de la placa de cableado.

P2: ¿Cuál es el PCB de control que se combina con el A16B-2203-0590 en el SVM2-12/40?

Para la configuración de control HRV3 (control de corriente de mayor rendimiento): la placa de cableado A16B-2203-0590 se combina con el PCB de control A20B-2100-0541 (interfaz FSSB).el emparejamiento depende de la generación del móduloLa tabla del manual de mantenimiento de la serie Alpha de FANUC especifica: "Cuando se utilice HRV3, utilizar las siguientes placas juntas: placa de cableado: A16B-2203-059X / placa de circuito impreso: A20B-2100-054X".

P3: ¿Por qué el SVM2-12/40 utiliza calificaciones de corriente asimétricas en lugar de un 40/40 uniforme?

Una etapa de salida de 40A para un eje de 12A desperdicia aproximadamente 30A de capacidad nominal, añadiendo costos en dispositivos IGBT, refrigeración,y tamaño del gabinete. El SVM2-12/40 proporciona a cada eje exactamente la corriente que necesita. Esto es particularmente útil en los tornos CNC donde el eje Z (carruaje) lleva una carga mayor que el eje X (deslizamiento transversal),o en máquinas en las que un eje es un eje auxiliar ligero en lugar de un eje de corte principal.

P4: ¿Después de instalar un A16B-2203-0590 de repuesto, es necesario redirigir los cables de codificación o de motor?

El codificador y los conectores del cable del motor en la placa de cableado mantienen la misma configuración física y mecánica que la placa original.Las conexiones de cables se vuelven a hacer a las mismas posiciones de conector en la nueva placa, no se re-enrutamiento o modificación de los cables de la máquina es necesaria.

P5: ¿Se puede reemplazar la placa de cableado A16B-2203-0590 sin acceder al PCB de control?

Dentro de la carcasa del módulo SVM2-12/40, el PCB de control se monta en la parte superior de la placa de cableado.el PCB de control debe primero ser removido para exponer el hardware de retención de la placa de cableadoLas dos tablas están separadas dentro del módulo.el PCB de control se vuelve a instalar en la nueva placa de cableado antes de cerrar el módulo y volver a instalarlo en el gabinete de accionamiento.
