A16B-2202-0432 | PCB de control FANUC Alpha SPM: tarjeta superior para la serie A06B-6088 / SPM-15 a SPM-55 / 283–325 VCC / interfaz tipo 1

SPM: el módulo de accionamiento del husillo que controla esta placa

El FANUC Alpha SPM (módulo de potencia del husillo) acciona el motor del husillo principal de la máquina herramienta. Se ubica en el gabinete del variador junto al PSM y los servomódulos, extrayendo su energía del bus de CC del PSM y convirtiéndola en una salida de CA de frecuencia y voltaje variables para el motor del husillo.

La serie A06B-6088 cubre una amplia gama de clasificaciones SPM:

• SPM-15(A06B-6088-H215): acciona motores de husillo Alpha 12, AlphaP15, AlphaP18
• SPM-22(A06B-6088-H222): acciona motores de husillo Alpha aP30, Alpha 15
• SPM-26(A06B-6088-H226): acciona motores de husillo Alpha aP40, Alpha 26
• SPM-30(A06B-6088-H230): acciona motores de husillo Alpha 30, AlphaP40
• SPM-45(A06B-6088-H245): acciona motores de husillo de alta potencia a 45 kW
• SPM-55(A06B-6088-H255): capacidad de 55 kW

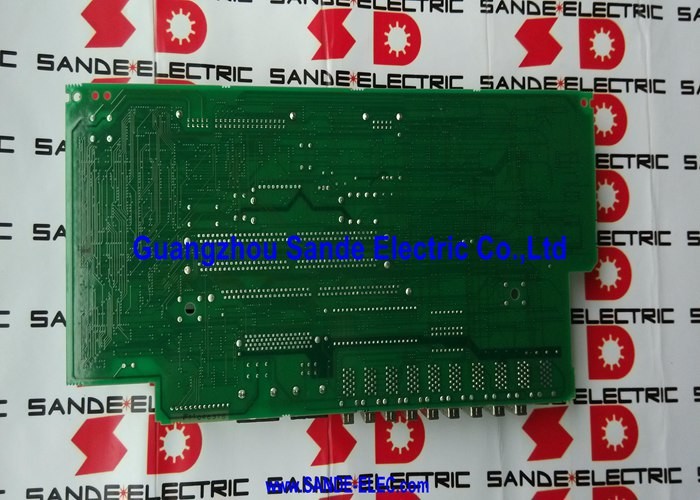

El A16B-2202-0432 es elPCB de control (tarjeta superior)dentro de todas estas variantes de SPM. Una placa sirve para toda la gama SPM-15 a SPM-55.

Especificaciones clave

Interfaz tipo 1: retroalimentación del motor del husillo

La designación "Tipo 1 (especificaciones estándar)" identifica la interfaz de retroalimentación del motor del husillo que utiliza este SPM:

Sensor M:El sensor de posición/velocidad estándar para motores de husillo FANUC Alpha. Se utiliza para retroalimentación de velocidad y posicionamiento de orientación del husillo.

Sensor MZ:Una variante de sensor de posición/velocidad cero utilizada en configuraciones de motor incorporado.

Codificador de posición:Un codificador de posición de alta resolución para aplicaciones de husillo como eje C: funciones de corte de roscas, roscado rígido y husillo sincronizado.

El A16B-2202-0432 procesa todos estos tipos de retroalimentación. Sus circuitos de interfaz de retroalimentación leen las señales del sensor y las utilizan para el algoritmo de control de velocidad de circuito cerrado, asegurando que el husillo alcance y mantenga la velocidad ordenada con precisión bajo cargas de corte variables.

Escenarios de aplicación

Alarma de husillo SPM en centro de mecanizado 18-MC:Un módulo de husillo FANUC Alpha SPM-22 en un centro de mecanizado 18-MC desarrolla una alarma de husillo persistente (código de alarma SP). La PCB de alimentación base y la placa controladora se prueban correctamente. La tarjeta de control A16B-2202-0432 se identifica como la falla. El reemplazo de la placa restablece el funcionamiento del husillo.

Fallo del tablero de control SPM-30 en centro de torneado 16-TC:Un centro de torneado con un módulo de husillo SPM-30 de alta potencia pierde el control de la velocidad del husillo: el husillo funciona pero a una velocidad incorrecta sin responder a los comandos del programa. El circuito del circuito de control de velocidad A16B-2202-0432 se identifica como la falla. El reemplazo con el mismo número de pieza restablece la regulación de velocidad independientemente de la potencia nominal más alta del SPM-30.

Preguntas frecuentes

P1: Si solo falla el A16B-2202-0432, ¿se puede reemplazar sin reemplazar todo el módulo SPM?

Sí. La A16B-2202-0432 es la tarjeta de control superior, físicamente separada de la PCB de alimentación base y de la placa controladora dentro de la carcasa del módulo. Se puede quitar y reemplazar de forma independiente. Con el módulo extraído del gabinete, se puede acceder al A16B-2202-0432 desde la cara frontal del módulo o después de retirar la cubierta del módulo, según la variante de SPM.

P2: ¿Reemplazar el A16B-2202-0432 afecta los parámetros del husillo en el CNC?

No. Los parámetros del husillo (límites de velocidad, tasas de aceleración, resolución del codificador de posición, relaciones de transmisión, tipo de sensor) se almacenan en la memoria de parámetros principal del CNC, no en el tablero de control SPM. Después de instalar el A16B-2202-0432 de repuesto, el CNC se comunica con el módulo utilizando los parámetros del husillo existentes. Verifique la precisión de la velocidad del husillo en todo el rango de velocidad y confirme que el roscado rígido o la orientación (si se usa) funcionan correctamente antes de regresar a la producción completa.

P3: ¿Cuál es la diferencia entre el A16B-2202-0432 y el A16B-2203-0332, que aparece junto a él en los módulos SPM?

Ambas placas se encuentran dentro de los módulos SPM de la serie A06B-6088. La A16B-2202-0432 es la tarjeta de control principal (la tarjeta superior proporciona la lógica de control del husillo principal). El A16B-2203-0332 es una placa de señales adicional que proporciona funciones de interfaz suplementarias o capacidad de E/S ampliada dentro del módulo. Ambos están presentes en configuraciones SPM de mayor especificación. Si ambos necesitan ser reemplazados, pida ambos: cumplen funciones diferentes y uno no puede sustituir al otro.

P4: ¿Qué códigos de alarma del husillo indican que el A16B-2202-0432 ha fallado?

Alarmas de FANUC Alpha SPM mostradas en el LED del módulo:

• Alarma SP 24 (alarma IPM):A menudo se relaciona con fallas en el accionamiento de la puerta o en el dispositivo de alimentación, pero si la placa de accionamiento de la puerta (A20B-2902-0390) está intacta, el A16B-2202-0432 puede estar generando comandos de conmutación incorrectos.
• Alarma SP 07 (error de señal de retroalimentación de velocidad):Apunta al circuito de procesamiento de retroalimentación en el A16B-2202-0432
• Alarma SP 29/30/41 (error de velocidad):Fallas del circuito de control de velocidad que pueden originarse en el hardware del algoritmo de control del A16B-2202-0432. Excluya las fallas del motor, el cableado y el sensor antes de concluir que la tarjeta de control ha fallado.
