ODM Siemens Reemplazo de placa de circuito A16B-1212-0220

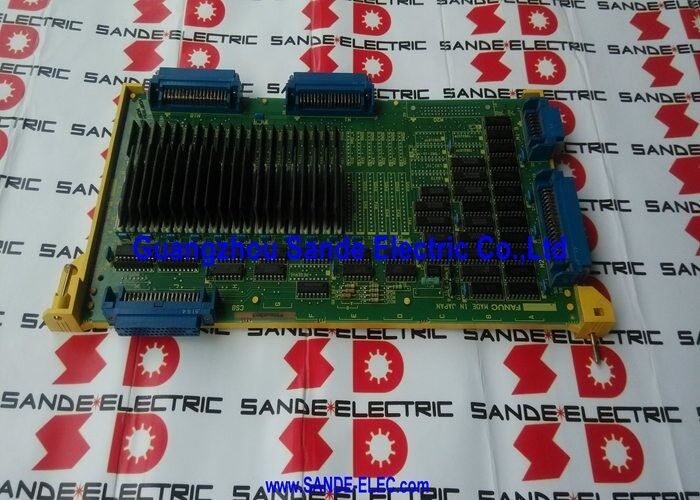

FANUC A16B-1212-0220∙ Zero C Control C7 PCB de entrada y salida 104 entradas / 72 salidas / montado en la superficie / FANUC 0-C, 0-D, 0-F serie

104 entradas y 72 salidas

La A16B-1212-0220 es la placa de E/S C7 para la serie CNC Zero (0) de FANUC, la plataforma de larga duración Serie 0 que impulsó una generación de máquinas herramienta CNC a través de los años 80 y 90 en su C, D,y las variantes del modelo FLa designación C7 identifica la configuración de E/S totalmente especificada en el extremo superior de la serie A16B-1212: 104 entradas digitales y 72 salidas digitales.Esta placa se ajusta a las máquinas con el mayor número de entradas y salidas dentro de la arquitectura de control Zero C ¢ centros de mecanizado complejos con ATC completo, palet, y I/O de función auxiliar, y máquinas de molino de torneado con múltiples ejes y control de husillo.

La placa maneja la interfaz de la máquina cada interruptor, sensor, salida de relé y válvula de solenoide conectada a la máquina herramienta que el control lógico de escalera PMC del CNC pasa a través de esta PCB.Las entradas leen el estado físico de la máquina (interruptores de límiteLas salidas controlan los actuadores de la máquina (bobinas de relé, válvulas de solenoide, lámparas indicadoras, disparadores de ATC).

La construcción sin montaje superficial componentes a través de agujeros en lugar de SMD es la característica física distintiva de las placas originales de la serie C.Las placas de E/S anteriores de FANUC no se montaban en la superficie, lo que es relevante cuando se considera la reparación: los componentes a través de agujeros son más accesibles para la reparación manual de soldadura que los componentes SMD de tono fino.

Especificaciones clave

C7 en la familia Zero C I/O Board

La serie A16B-1212 cubre toda la gama de placas de E/S para las generaciones de control FANUC Zero C, D y F. Cada variante dentro de la serie difiere en el número y la configuración de E/S:

El C7 es la variante estándar de conteo de E/S más alta de esta familia de placas.

Preguntas frecuentes

P1: ¿Qué variantes de la serie 0 de FANUC utilizan el A16B-1212-0220?

La placa está diseñada para los controles FANUC Serie 0-C, 0-D y 0-F en varios tipos de máquinas: 0-MC (centro de mecanizado), 0-TC (centro de giro), 0-TTC (centro de giro de torretas gemelas),0-MD (mecanizado con accionamiento directo)También admite interfaces de eje y servo OC, OD y OF.

P2: ¿Cómo se diagnostica un fallo en el PCB de I/O?

Las fallas en los circuitos de PCB de E/S se presentan típicamente cuando las entradas o salidas específicas no responden a una señal de interruptor particular que no se registra en el PMC.o salidas específicas que no se activen independientemente del comando PMC.Las pruebas sistemáticas mediante la pantalla de diagnóstico de E/S del CNC (monitor de E/S PMC) identifican qué puntos específicos de E/S han fallado.Si el fallo afecta a un gran bloque de entradas o salidas en lugar de un solo punto, la placa en sí es la fuente de falla más probable que el cableado del campo.

P3: ¿El A16B-1212-0220 es reparable, o requiere un reemplazo completo?

Los puntos de falla más comunes incluyen los contactos de los conectores, los diodos de protección en los canales de salida,con una capacidad de transmisión superior a 50 WLos servicios especializados de reparación de placas de E/S de la serie FANUC Zero pueden identificar y reemplazar componentes defectuosos y verificar el número completo de canales de E/S 104/72 bajo prueba.

P4: ¿El reemplazo del A16B-1212-0220 requiere una reprogramación del PMC?

El programa de escalera PMC se almacena en la memoria principal del CNC, no en la placa de E/S. La sustitución de la placa de E/S no cambia el programa PMC.Verificar que todas las direcciones de E/S funcionan correctamente probando cada entrada y salida con el monitor PMC.El mapeo de E/S está definido por el software PMC y la posición física de la placa en el rack.

P5: ¿De dónde proviene el A16B-1212-0220?

A través del mercado de reutilización de las placas de E/S de la serie FANUC Zero FANUC Serie 0 Distribuidores especializados en CNC, servicios de reparación de placas y proveedores de excedentes probados.Los servicios de reparación y cambio están ampliamente disponibles para esta generación de placas de E/S FANUC. Confirme A16B-1212-0220 de la etiqueta de la placa instalada. Las placas relacionadas en la serie A16B-1212 tienen diferentes conteos de E/S y no son intercambiables.
