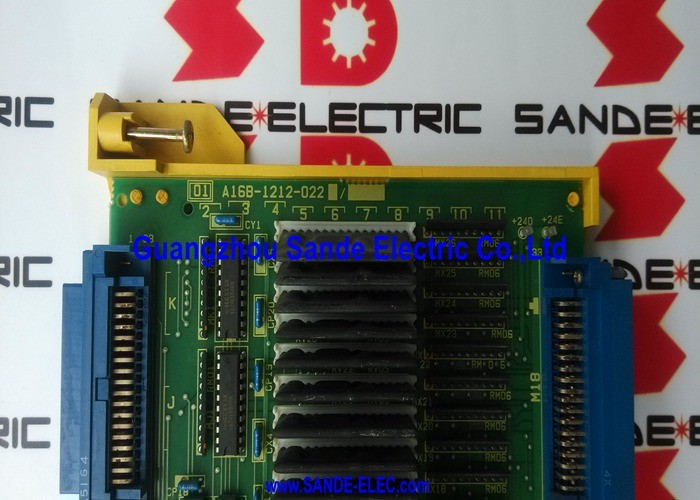

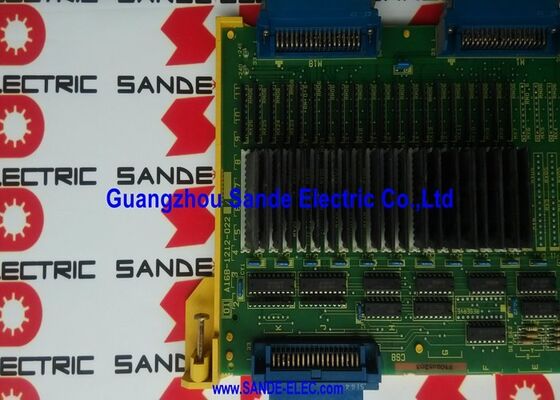

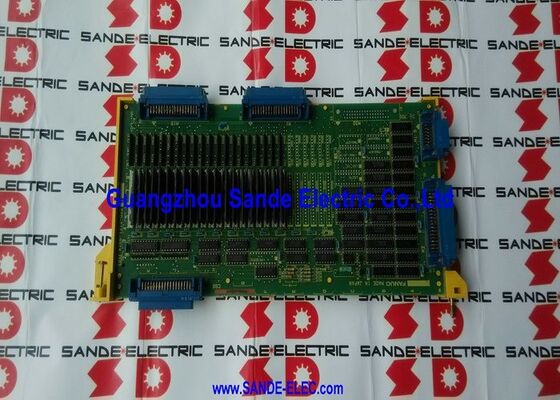

El uso de la placa de PC Fanuc A16B-1212-0220 A16B-1212-O22O

A16B-1212-0220 | Placa de E/S FANUC Serie 0-C C7 — 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD / Montaje sin superficie / Completamente ocupada

104 entradas y 72 salidas: control de máquinas a escala

El recuento de señales del A16B-1212-0220 refleja las necesidades de una máquina herramienta CNC totalmente equipada. Cuente las señales requeridas en un centro de mecanizado típico:

Entradas al CNC (104 disponibles):Interruptores de límite de sobrecarrera del eje (6 a 12), sonda de longitud de herramienta, sensor de nivel de refrigerante, interruptores de presión hidráulica, puerta abierta/cerrada, paleta sujetada, sensores de posición del cargador de herramientas, detección de rotura de herramientas, nivel de aceite del husillo, sensor de tapete de seguridad, confirmación de liberación del freno de los ejes, botones de inicio de ciclo/retención de avance, etapas del interruptor de anulación de velocidad de avance, etapas del interruptor de anulación de velocidad del husillo, contactos del interruptor selector de modo, señales de finalización de funciones auxiliares: la lista en una máquina compleja alcanza fácilmente entre 80 y 100 entradas.

Salidas del CNC (72 disponibles):Relé de bomba de refrigerante, refrigerante de alta presión, arranque del sistema hidráulico, liberación del freno del eje, bloqueo de la puerta, contactos de dirección de inicio del husillo, avance/retracción del cargador de herramientas, sujeción/desapriete de la paleta, lámpara indicadora de encendido/apagado del refrigerante, indicador de alarma, lámpara de ciclo activo, indicador de funcionamiento del husillo, indicador de retención de avance, señal de fin de programa, salidas de relé auxiliares de código M: 60 a 70 salidas en una máquina compleja son sencillas.

La capacidad 104/72 del C7 cubre el complemento completo de una máquina herramienta CNC compleja sin necesidad de una segunda placa de E/S.

Especificaciones clave

C7: la configuración completamente especificada

Dentro de la familia de placas CI/O Serie 0, existen tres variantes en la gama A16B-1212-022x:

El C7 (A16B-1212-0220) es la variante completamente equipada: la placa de E/S completa con todos los circuitos de entrada y salida ensamblados. C6 y C5 son versiones progresivamente reducidas para máquinas herramienta más simples donde se necesitan menos puntos de E/S.

Reemplazar un C7 con un C6 o C5 daría como resultado direcciones de E/S faltantes en la escalera del PMC; las señales que el programa de escalera espera encontrar simplemente no existirían en la placa más pequeña, lo que provocaría alarmas del PMC o un comportamiento incorrecto de la máquina. Reemplace siempre C7 con C7.

Escenarios de aplicación

0-Falla de E/S del centro de mecanizado MC:Un centro de mecanizado FANUC 0-MC desarrolla códigos de alarma PMC aleatorios. Algunas entradas informan estados incorrectos a pesar de que se ha confirmado que el cableado de campo es correcto. La placa A16B-1212-0220 se identifica mediante el aislamiento sistemático de fallas. El reemplazo restaura el funcionamiento correcto de entrada y salida en todos los puntos 104/72.

Configuración de E/S del torno de doble torreta 0-TC:Un torno 0-TC de torreta doble con dos torretas y enclavamiento asociado utiliza la capacidad total de E/S 104/72 del A16B-1212-0220 para gestionar todos los interruptores de posición de la torreta, circuitos hidráulicos y sensores de presencia parcial desde una sola placa.

Preguntas frecuentes

P1: ¿Se puede probar el A16B-1212-0220 (C7) de forma aislada fuera del CNC?

DNC Electronics construye equipos de prueba de placas de E/S dedicados para las placas de CI/O Serie 0, incluida la A16B-1212-0220. Esto confirma que es técnicamente posible realizar pruebas aisladas de la placa de E/S 104/72. Para las pruebas internas, la placa requiere la fuente de alimentación adecuada, las señales de dirección de E/S y el cableado de estímulo de prueba; normalmente no se encuentra disponible un equipo de prueba completo en un taller mecánico estándar. Los servicios de intercambio de proveedores especializados son la alternativa práctica.

P2: ¿Qué señales se conectan a los terminales de salida del A16B-1212-0220?

Las salidas digitales de la placa controlan los dispositivos de la máquina a través de contactos de relé o salidas de transistor. Las conexiones típicas incluyen: arrancadores de motores de bombas de enfriamiento, bobinas de válvulas solenoides, circuitos de lámparas indicadoras, solenoides de bloqueo de puertas y salidas de señales a máquinas auxiliares. Cada circuito de salida tiene un voltaje y una corriente nominal máximos definidos en el manual de hardware de la Serie 0-C. Exceder las clasificaciones de salida provoca fallas en el transistor o el relé en la placa; siempre verifique las especificaciones de carga antes de conectar dispositivos externos.

P3: ¿Cuáles son las diferencias en las aplicaciones entre 0-MC y 0-TC cuando ambos usan el A16B-1212-0220?

Tanto 0-MC (centro de mecanizado) como 0-TC (centro de torneado) utilizan la misma placa A16B-1212-0220, pero sus programas de escalera PMC utilizan los puntos de E/S 104/72 de forma diferente. En un 0-MC, muchas entradas/salidas están dedicadas al cambio de herramientas, manejo de paletas y orientación del husillo. En un 0-TC, las mismas direcciones de E/S controlan las funciones de sujeción, contrapunto y avance de barra. El hardware de la placa es idéntico: el programa PMC determina la asignación funcional.

P4: ¿Se puede reparar el A16B-1212-0220?

DNC Electronics ofrece explícitamente servicios de intercambio, reparación y prueba para el A16B-1212-0220, y señala que tienen equipos de prueba personalizados para placas de E/S de la serie 0. La reparación es viable para esta placa porque la construcción sin montaje en superficie hace que el acceso a nivel de componente sea sencillo para un técnico calificado. Los modos de falla comunes (transistores de salida quemados, optoacopladores de entrada fallados, falla de componentes de la fuente de alimentación) se pueden reparar a nivel de componente.

P5: ¿Cómo se define la dirección de los puntos de E/S del A16B-1212-0220 en el PMC?

La asignación de direcciones de E/S para el A16B-1212-0220 está definida por la configuración de parámetros del sistema del CNC Serie 0-C, específicamente los parámetros de configuración de E/S que asignan ranuras de placa física a direcciones de E/S del PMC. Estos parámetros definen qué dirección de PMC corresponde a qué terminal físico de entrada o salida en la placa. Después de instalar una placa de reemplazo, no es necesario volver a configurar la dirección a menos que la placa esté instalada en una ranura física diferente a la original.
