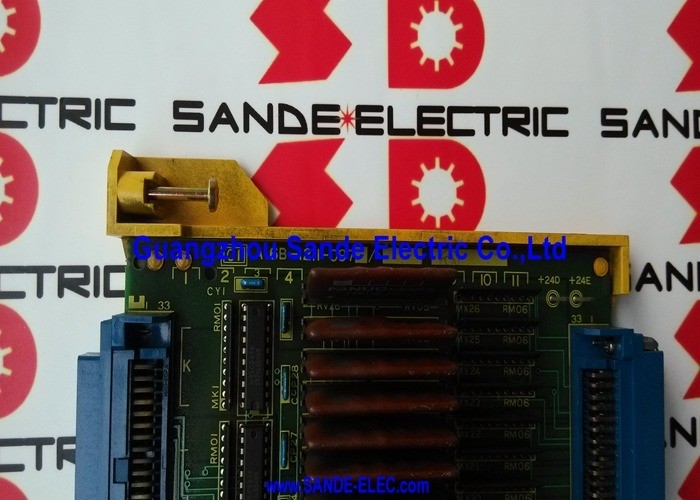

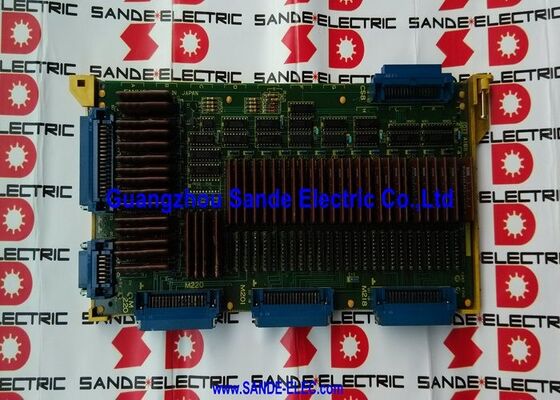

A16B-1211-0970 FANUC Serie 0-C Control cero E3 PCB de entrada y salida 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD

Control Cero E3

La familia de placas de E/S de la serie 0-C (Zero C o F0C) de FANUC utiliza una designación E para identificar diferentes niveles de capacidad de E/S dentro del rango A16B-1211-097x:

La designación E3 A16B-1211-0970 es la placa completamente llena. Todos los 104 canales de entrada y 72 canales de salida están ensamblados y activos.Las variantes E2 y E1 llevan cada vez menos circuitos para máquinas herramienta más simples donde se necesitan menos puntos de E/S.

para centros de mecanizado y torneado de la serie 0-C con paneles de operador totalmente equipados, cambios automáticos de herramientas, sistemas de palets y circuitos hidráulicos,la configuración E3 proporciona el recuento completo de E/S necesario sin quedarse sin canales.

Especificaciones clave

Integración de la escalera de PMC Cómo funciona la Junta E3

El A16B-1211-0970 se conecta a la lógica de escalera PMC (Programmable Machine Controller) de la serie 0-C CNC. El programa de escalera lee todos los 104 estados de entrada cada ciclo de escaneo y escribe a las 72 salidas.

Los puentes del tablero E3:

• El cableado de campo de la máquina herramienta (interruptores, sensores, actuadores)
• El bus interno de PMC del CNC

Cuando el A16B-1211-0970 falla, el PMC pierde la comunicación con los dispositivos de campo de la máquina.y no puede controlar los actuadores de la máquinaEl CNC generalmente genera alarmas de enlace I/O específicas para el rango de direcciones de la placa E3.

Escenarios de aplicación

Fallo de entrada y salida del centro de mecanizado 0-MC:Un centro de mecanizado FANUC 0-MC desarrolla alarmas PMC aleatorias que afectan a las funciones de cambio de herramientas y de palets. Las funciones del eje principal permanecen normales.Reemplazo restablece la comunicación de entrada/salida completa 104/72.

Centro de giro 0-TC con automatización compleja:Un centro de giro de 0-TC con alimentador de barra, mandril hidráulico y caudal utiliza 90 de las 104 entradas disponibles y 65 de las 72 salidas.La plena capacidad de la placa E3 acompaña esta carga de señal cómodamente.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el E3 (A16B-1211-0970) y el E2 (A16B-1211-0971)?

El E3 es la placa totalmente llena con 104 DI / 72 DO. El E2 (A16B-1211-0971) tiene menos circuitos de E / S un complemento DI / DO más pequeño para máquinas herramienta más simples.El E3 y el E2 sirven la misma ranura física en la serie 0-C CNC, pero no se pueden intercambiar sin afectar la disponibilidad de direcciones de E/SSi el programa PMC de una máquina se dirige a entradas o salidas en el rango 73104 DI o 5772 DO, esas señales no existen en un reemplazo E2.

P2: ¿Requiere la sustitución del A16B-1211-0970 cambios en el programa de PMC?

No, el programa PMC usa direcciones de E/S, no la identidad de la placa de hardware.La sustitución del A16B-1211-0970 por una placa E3 idéntica en la misma configuración de dirección restaura la comunicación completa de E/S PMC sin ninguna modificación del programa PMCEl programa de escaleras existente continúa abordando los mismos puntos de entrada/salida 104/72 en el nuevo tablero.

P3: ¿Son los circuitos de salida de la placa E3 tipo transistor o relé?

Las tarjetas de entrada/salida de la serie 0-C utilizan circuitos de salida de transistores (tipo sumidero) y no contactos de relé mecánicos.Son adecuados para el control de bobinas de relé, lámparas indicadoras y bobinas de válvulas de solenoides, pero requieren contactos de relé externos para cambiar las cargas de tensión de red.Verificar el tipo de salida y los requisitos de carga de la documentación eléctrica de la máquina antes de conectar cualquier carga de salida.

P4: ¿Cuál es el rango de código de alarma PMC que apunta al A16B-1211-0970?

Las alarmas de E/S generadas cuando la placa E3 falla suelen incluir códigos de alarma PMC relacionados con el rango de direcciones de comunicación de enlace de E/S asignado a la placa.Los códigos de alarma específicos están documentados en el manual de mantenimiento del PMC de la serie 0-C de FANUC y en el manual de conexión del hardware.Las alarmas que apuntan al bloque de direcciones de E/S específico asignado al conjunto de conectores de la placa E3 (M186, M196, M201, M218, M220) en la configuración de E/S de la CNC reducen el fallo a esta placa.
