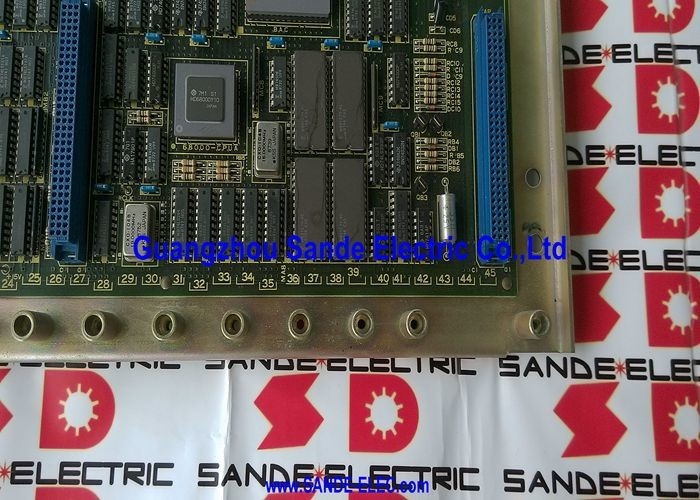

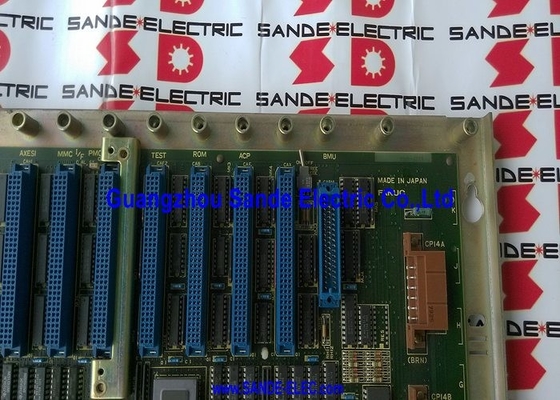

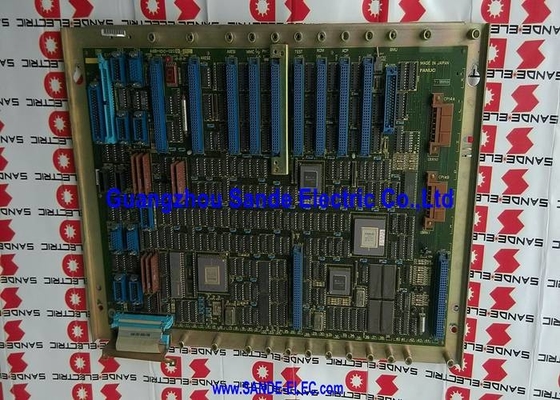

El uso de la placa de PC Fanuc A16B-1010-0200 A16B-1O1O-O2OO

A16B-1010-0200 | PCB maestro digital FANUC Serie 11-A — F11 / Fibra óptica / Tarjetas de eje periférico / CRT de 9" y 14" / 11M y 11T

Serie 11: CNC digital de primera generación de FANUC

FANUC Serie 11 (F11) representa un hito importante en la historia del CNC: fue uno de los sistemas CNC digitales de primera generación de FANUC. Las generaciones anteriores de CNC de FANUC utilizaban servocomunicación analógica y arquitecturas de control digital relativamente simples. La Serie 11 pasó al control de accionamiento digital, un paso de ingeniería fundamental que mejoró la precisión del servo, redujo la deriva y eliminó los requisitos de calibración analógica de los sistemas anteriores.

La designación "Digital Master PCB 11 Control" en la descripción del usuario hace referencia directa a esta identidad de generación. La A16B-1010-0200 es la placa maestra para la primera variante de esta arquitectura digital: la generación 11-A (Modelo A).

Especificaciones clave

CRT de 9 o 14 pulgadas: opciones de configuración de pantalla

El A16B-1010-0200 admite dos opciones de pantalla CRT, determinadas por la tarjeta de procesador gráfico instalada:

CRT de 9 pulgadas (monocromo):Pantalla estándar para operación CNC basada en texto: visualización de programas, posiciones de ejes, tablas de parámetros y mensajes de alarma. Pantalla compacta apropiada para paneles de operador más pequeños.

CRT en color de 14 pulgadas:Pantalla a color más grande que permite una visualización gráfica a todo color de la trayectoria de la herramienta y una interfaz de operador mejorada. Se utiliza cuando el fabricante de la máquina especifica una interfaz de operador en color más grande.

La tarjeta de procesador gráfico instalada en la ranura gráfica del CNC determina qué tipo de pantalla está activa. La placa maestra A16B-1010-0200 admite ambas configuraciones.

Escenarios de aplicación

Reemplazo de placa maestra del centro de mecanizado Serie 11-M:Un centro de mecanizado FANUC 11-M no se inicializa: pantalla en blanco, sin función de eje, sin respuesta. La placa maestra A16B-1010-0200 se identifica como la falla. El reemplazo con la configuración del módulo original (tarjetas de eje, tarjetas de memoria, procesador gráfico reinstalado) restaura el funcionamiento completo del 11-M.

Reacondicionamiento de centros de torneado Serie 11-T:Se reacondiciona un antiguo centro de torneado de 11 toneladas para un servicio de producción continuo. Se reemplaza el A16B-1010-0200 como núcleo de la renovación del sistema de control, restableciendo la vida útil de la placa maestra.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre las variantes Serie 11-A y posteriores Serie 11 en la serie A16B-1010?

La A16B-1010-0200 es la placa maestra de primera generación (11-A) para el CNC digital Serie 11. Las variantes posteriores de la Serie 11, incluidas las generaciones 11-B y 11-C dentro de la serie A16B-1010, incorporaron actualizaciones de hardware que mejoraron el rendimiento, ampliaron la capacidad de la memoria y refinaron la arquitectura de control del eje. Los números de pieza adyacentes en la gama A16B-1010 (como A16B-1010-0210, A16B-1010-0321, A16B-1010-0331) representan estas generaciones posteriores. El A16B-1010-0200 es el punto de partida 11-A de la familia CNC digital Serie 11.

P2: ¿La interfaz de fibra óptica del A16B-1010-0200 utiliza el mismo protocolo FSSB que los sistemas FANUC posteriores?

No. La interfaz de fibra óptica en el A16B-1010-0200 es para la transmisión de señales gráficas y de datos del sistema entre la placa maestra y la unidad de visualización/gráficos; es un enlace de comunicación de datos para fines de visualización. Esto es distinto del FSSB (Fanuc Servo Serial Bus) posterior de FANUC, que es una interfaz de comando de servoaccionamiento de fibra óptica. La fibra óptica en el contexto de la Serie 11 tiene un propósito arquitectónico diferente.

P3: ¿Se reutilizan todas las tarjetas de memoria y de eje de la instalación original del A16B-1010-0200 en una placa de reemplazo?

Sí. Las tarjetas de eje periférico, la tarjeta de procesador gráfico, las tarjetas de memoria y los módulos asociados deben retirarse de la placa maestra defectuosa y reinstalarse en el A16B-1010-0200 de reemplazo. Estas placas y módulos llevan la configuración del eje, el tipo de pantalla y el software del sistema. Transferirlos a la placa de reemplazo conserva la configuración original del sistema sin requerir una reconstrucción completa desde cero.

P4: ¿Qué copia de seguridad de datos se necesita antes de reemplazar el A16B-1010-0200?

Haga una copia de seguridad de todos los parámetros del CNC y programas de piezas almacenados antes de retirar la placa maestra. En la era de la Serie 11, la copia de seguridad generalmente se realiza a través de RS-232C en una perforadora de cinta de papel, una grabadora de casete o una PC conectada a RS-232C, según las opciones de E/S de la máquina. Confirme en el manual de mantenimiento de la Serie 11 qué método de respaldo está disponible en la máquina específica antes de comenzar el reemplazo.
