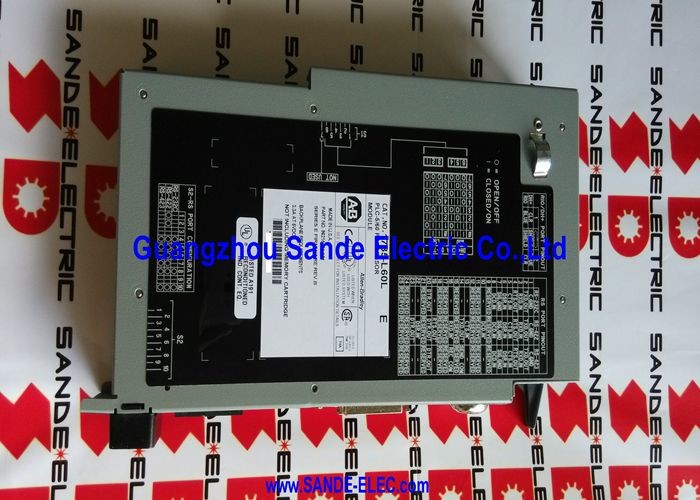

PLC-5 Procesador 1785-L60L 1785L60L 1785-L6OL

1785-L60L. PLC-5/60L Procesador 64K Word SRAM / Complementario 3072+3072 E/S / EEPROM Backup / 4 DH+/RIO

PLC-5/60L El beneficio complementario de la E/S sobre el /60B

El 1785-L60L es el PLC-5/60L, la variante "L" de la familia de procesadores PLC-5/60 de 64K. El PLC-5/60B estándar (1785-L60B) admite un máximo de 3072 puntos de E/S en cualquier mezcla de entradas y salidas.El PLC-5/60L extiende esto con direccionamiento de E/S complementario:3072 entradas y 3072 salidas por separado, en lugar de 3072 compartido en ambas direcciones.

E/S complementarios que abordan cuestiones en aplicaciones de grandes procesos en las que el número de entradas y el número de salidas se acercan cada uno al límite estándar de forma independiente.Un sistema de reactor químico con 2800 entradas de instrumentos de campo y 2000 canales de salida excedería el límite compartido 3072 de 60BEl 60L tiene capacidad para hasta 3072 de cada lado simultáneamente.

La capacidad de memoria es idéntica a la de 60B: 64K palabras de SRAM con batería, con copia de seguridad EEPROM disponible a través de los módulos de memoria de la serie 1785-ME (capacidades ME16, ME32, ME64 y M100).Los cuatro canales de comunicación DH+/Remote, el puerto serie RS-232 y el conjunto de instrucciones PLC-5 estándar son los mismos.

Especificaciones clave

Cuatro canales de DH+/RIO ¢ Dominios de comunicación independientes

Cada uno de los cuatro canales de comunicación funciona de forma independiente.

• Canal 1 (DH+):Conexión a la red DH+ compartida con estaciones de trabajo de programación y servidores SCADA.
• Canal 2 (entrada y salida remotas):Escáner para los racks de I/O remotos locales.
• Canal 3 (entrada y salida remotas):Escáner para racks remotos en una segunda sección de la planta.
• Canal 4 (entrada y salida remotas):Escaneador para un tercer grupo de racks remotos.

Los cuatro canales y todos los datos de E/S remotos aparecen en la misma imagen de E/S unificada.El programa accede a cualquier punto de E/S remoto de manera idéntica a un punto local la distribución física es transparente para la lógica de la escalera.

Escenarios de aplicación

Control de procesos a gran escala:Refinerías, plantas químicas e instalaciones de tratamiento de agua en las que el total de puntos de campo exceda el límite compartido 3072 del PLC-5/60B.La arquitectura complementaria de E/S permite escalar independientemente el número de puntos de entrada y salida.

Manipulación de materiales de varias secciones:Cuatro canales de E/S remotos cada uno escaneando una sección de planta separada – entrada al almacén, clasificación, transferencia y envío – con el 60L sirviendo como el controlador central a nivel de estación para las cuatro áreas.

Evaluación del PLC-5/60B de sustitución:Cuando se reemplaza un 60B, confirme si la aplicación utiliza direccionamiento complementario de E/S. Si es así, el 60L es el reemplazo correcto. Si el total de E/S se mantiene dentro de 3072 compartido, cualquiera de las variantes funciona.

Preguntas frecuentes

P1: ¿Cuál es la diferencia práctica entre el PLC-5/60L y el PLC-5/60B?

Ambos tienen memoria de 64K palabras y cuatro canales DH + / RIO. El 60B admite hasta 3072 puntos de E / S en cualquier mezcla de entradas y salidas de ese total.El 60L utiliza direccionamiento complementario de 3072 entradas y 3072 salidas como cuentas separadasEspecificar el 60L cuando el recuento de entradas o de salidas se acerque independientemente a 3072.

P2: ¿El módulo de respaldo EEPROM sustituye la necesidad de una batería?

El módulo EEPROM proporciona una copia de seguridad del programa no volátil independiente de la batería.Sin embargo, los datos de retención (valores de contador, señales de retención, acumuladores de temporizadores) se encuentran en la SRAM con batería y no se almacenan en la EEPROM.Se recomienda tanto la copia de seguridad EEPROM como una batería funcional para la retención completa de datos.

P3: ¿Qué software de programación se utiliza para el 1785-L60L?

RSLogix 5 es el entorno de programación para la familia PLC-5. La conexión se realiza a través del canal RS-232 utilizando un adaptador USB-a-DH+ de 1784-U2DHP para el acceso a la red DH+,o por cable directo RS-232 para programación en seriePara la programación de red DH+ desde un PC, se requiere un adaptador de interfaz DH+ compatible.

P4: ¿Pueden los racks PLC-5/60L aceptar módulos de E/S estándar 1746 SLC 500?

No. Los sistemas PLC-5 utilizan 1771 módulos de E/S, no 1746 módulos. El 1785-L60L acepta racks y módulos de E/S de la serie 1771.pero son específicas de cada aplicación y requieren una verificación de compatibilidadLas conexiones de cableado de campo estándar utilizan directamente 1771 módulos de E/S.

P5: ¿Es sencillo sustituir el PLC-5/60L por el 60B en un sistema existente?

Sólo si el sistema no utiliza direccionamiento complementario de E/S. Si el programa 60L original fue escrito utilizando direccionamiento complementario (bloques de entrada y salida separados por encima de 3072 compartidos),la instalación de un 60B que no admita la dirección complementaria generará conflictos de direcciónRevise la configuración del hardware y el mapa de E/S antes de sustituir un 60B por un 60L en una instalación en funcionamiento.
