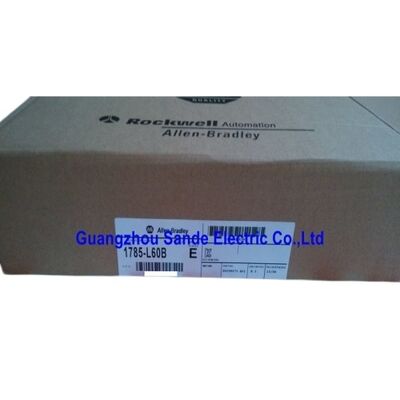

PLC-5 Procesador 1785-L60B 1785L60B 1785-L6OB

1785-L60B. PLC-5/60 Procesador 64K Word SRAM / 3072 I/O / 4 DH+ / Remote I/O / 24 Racks / 92 Chasis remoto / RS-232

PLC-5/60 El extremo superior de la familia PLC-5

El 1785-L60B es el PLC-5/60 situado en el extremo superior de la familia de procesadores PLC-5.el 5/60 con 64K palabras de SRAM se encuentra por encima de las variantes 5/40 (28K) y 5/30 (16K), que proporciona memoria de programas y datos para el control de procesos complejos y programas de automatización de máquinas a gran escala.

Cuatro canales DH + / Remote I / O son la característica que separa el PLC-5/60 de los procesadores más pequeños de la familia.Cada canal gestiona de forma independiente una red de comunicaciones DH+ (Data Highway Plus) o un enlace del escáner de E/S remoto con racks de E/S remotosUn sistema PLC-5/60 puede mantener simultáneamente un enlace DH+ con terminales de programación y

Sistemas HMI en un canal, un enlace de E/S remoto a racks en el gabinete principal en un segundo, y dos enlaces de E/S remotos más a racks distribuidos en secciones remotas de la máquina. This multi-channel architecture is what makes the PLC-5/60 the correct choice for large distributed installations — single-channel processors cannot manage independent communication domains of this kind.

Hasta 92 chasis universales de E/S remotos expanden el alcance físico del sistema PLC-5/60 a múltiples áreas de la planta,con una capacidad total de 3072 I/O que cubre incluso instalaciones de proceso densas con cientos de instrumentos y actuadores de campo.

Especificaciones clave

Cuatro canales DH+/Remote I/O

Cada uno de los cuatro canales de comunicación en el 1785-L60B funciona de forma independiente.

• Canal 1 (DH+):Se conecta a la red DH+ compartida con las estaciones de trabajo de programación y los servidores ControlView/WonderWare SCADA.
• Canal 2 (entrada y salida remotas):Escanea los racks de I/O remotos locales dentro de la sala eléctrica principal.
• Canal 3 (entrada y salida remotas):Escanea los racks de I/O remotos en la sección de la línea transportadora a 100 metros del panel principal.
• Canal 4 (entrada y salida remotas):Escanea un tercer grupo de racks en una sección de procesamiento separada.

Los cuatro canales funcionan simultáneamente, y el programa PLC-5/60 accede a todos los datos de E/S a través de la misma imagen de E/S unificada, independientemente del canal a través del cual se comunique cada rack.

Escenarios de aplicación

Control de las instalaciones de procesos antiguas:Sistemas químicos, de tratamiento de agua o de procesamiento de alimentos construidos en torno a la arquitectura PLC-5. El 1785-L60B restaura el procesador sin alterar el cableado instalado del bastidor de E/S remoto, la red DH+,o enlaces de comunicación SCADA.

Sistemas de manipulación de materiales grandes:Redes de transportadores con racks de E/S remotos distribuidos en cada sección de la máquina, todos administrados desde una central 1785-L60B.Un procesador de reemplazo vuelve a poner en funcionamiento el sistema con el programa cargado desde el módulo de respaldo EEPROM.

HMI multicanal e integración de control:Los canales DH+ sirven a los terminales del operador de PanelView en múltiples ubicaciones, mientras que los canales de E/S remotos manejan ambos tipos de comunicación desde un solo procesador.

Preguntas frecuentes

P1: ¿Cómo se compara el PLC-5/60 con el PLC-5/40 y el PLC-5/80 dentro de la familia?

El PLC-5/30 proporciona 16K palabras y 2 canales DH + / RIO. El PLC-5/40 proporciona 28K palabras y 2 canales. El PLC-5/60 (este procesador) proporciona 64K palabras y 4 canales.El PLC-5/80 se extiende a 100K palabras y 4 canalesEl modelo correcto depende del tamaño del programa del sistema instalado y del número de canales de comunicación independientes necesarios.Reemplazar un 5/60 por un 5/40 reduce la capacidad de memoria y comunicación; un reemplazo directo de 5/60 es el repuesto correcto similar por igual.

P2: ¿Cómo se conserva el programa cuando se sustituye el 1785-L60B?

Si se instala un módulo de memoria de 1785 MJ (EEPROM), el programa y los datos se almacenan de forma no volátil en el módulo de memoria y se cargan automáticamente cuando se enciende el procesador de reemplazo.Sin módulo de memoria, el programa debe descargarse de un archivo RSLogix 5 a través del puerto RS-232 o DH +. Verifique que el módulo de memoria esté presente y llenado antes de apagar el procesador fallido.

P3: ¿Qué batería usa el 1785-L60B, y cuánto tiempo dura?

El 1785-L60B utiliza la batería 1770-XYC para la retención de SRAM durante la pérdida de energía.Un indicador LED BATT advierte de antemano cuando el voltaje de la batería cae por debajo del umbral de retención. Reemplazar de forma proactiva en un ciclo de mantenimiento programado

P4: ¿Qué software de programación se requiere para el 1785-L60B?

RSLogix 5 es el entorno de programación para la familia PLC-5.RSLogix 5 se ejecuta en sistemas operativos Windows estándar con la configuración de compatibilidad adecuada; confirme la versión del sistema operativo soportado de las notas de lanzamiento de RSLogix 5 para la versión de software instalada.La conexión se realiza a través del canal RS-232 (usando un adaptador USB-a-DH+ de 1784-U2DHP para la programación de red DH+) o a través de una tarjeta PCMCIA de 1784-PCC para conexión directa DH+ de computadoras portátiles en hardware más antiguo.

P5: ¿De dónde proviene el 1785-L60B después de la interrupción?

A través del mercado de repuestos PLC-5 establecido, distribuidores de piezas de automatización industrial, proveedores de excedentes probados y servicios especializados de PLC heredados.La plataforma PLC-5 tiene una base instalada mundial muy grande con sistemas que permanecen en servicio décadas después de la instalación originalConfirme el número de pieza 1785-L60B y verifique el tipo de batería (1770-XYC) y la compatibilidad del módulo de memoria antes de realizar el pedido.
