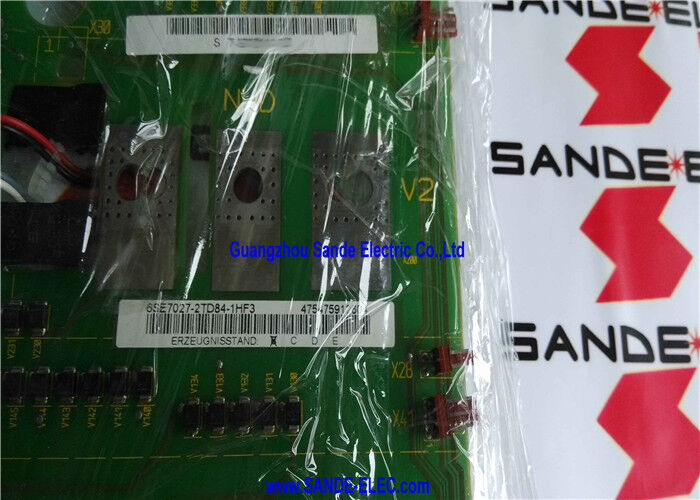

Controlador de potencia Simovert Masterdrives de Siemens 510VDC-620VDC 6SE7027-2TD84-1HF3

6SE7027-2TD84-1HF3 | Módulo controlador de potencia Siemens SIMOVERT MASTERDRIVES PEU — 72A / 510–620V CC / 1,5 kg / Unidad base

PEU a 72 A: la clase de voltaje TD84

El 6SE7027-2TD84-1HF3 es la PEU (Unidad electrónica de potencia) para variadores SIMOVERT MASTERDRIVES en la clase 72A / 510–620V CC, identificados por la designación de voltaje TD84. La especificación del bus de CC confirmada (510–620 V CC) coloca a esta PEU en la clase de voltaje del inversor estándar de MASTERDRIVES.

Dentro de la familia MASTERDRIVES PEU, el calibre 72A se comparte entre diferentes variantes de clases de tensión:

• 6SE7027-2ED84-1HF5:PEU 72A a clase de entrada de 380–460 VCA
• 6SE7027-2TD84-1HF3:PEU 72A en clase de voltaje TD84 (bus de CC de 510 a 620 V)

Ambos sirven unidades MASTERDRIVES con clasificación 72A, pero las designaciones TD84 y ED84 identifican diferentes variantes de unidad; es esencial confirmar la PEU correcta en la placa de identificación de la unidad instalada.

Especificaciones clave

72A en el contexto MASTERDRIVES

Con una corriente de salida de 72 A, la PEU 6SE7027-2TD84-1HF3 sirve para aplicaciones MASTERDRIVES de rango medio:

Potencia del motor a 72 A / 380–460 V CA:Aproximadamente entre 37 y 45 kW de potencia de motor trifásico, la clase que cubre grandes ventiladores industriales, bombas pesadas, transportadores y accionamientos principales de máquinas herramienta en el rango de 37 a 55 kW.

Clasificaciones de PEU adyacentes en la clase TD84:La familia MASTERDRIVES PEU en la clase de voltaje TD84 también incluye 47A (6SE7024-7TD84-1HF3), la variante de 47A que sirve motores más pequeños en la misma clase de voltaje, confirmada por listados adyacentes de eBay y mercados.

Escenarios de aplicación

Fallo en la etapa de potencia de MASTERDRIVES — clase TD84:Un variador SIMOVERT MASTERDRIVES de la clase 72A TD84 genera alarmas en la etapa de potencia: falla de IGBT, sobretensión del bus de CC o falla del variador de puerta. Se verifica que la unidad de control está en buen estado. Se sustituye 6SE7027-2TD84-1HF3, restableciendo toda la etapa de potencia del inversor.

Ampliación de la configuración de la unidad base:Una instalación que instala módulos opcionales en un variador base MASTERDRIVES verifica que la PEU instalada sea 6SE7027-2TD84-1HF3 antes de continuar, lo que confirma el hardware del variador base antes de agregar opciones de comunicación o frenado.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre 6SE7027-2TD84-1HF3 y 6SE7027-2ED84-1HF5? ¿Ambos son módulos PEU de 72 A?

Ambas son unidades de electrónica de potencia PEU de 72 A para MASTERDRIVES, pero sirven para diferentes variantes de unidad de clase de voltaje: las designaciones TD84 y ED84 identifican diferentes configuraciones de suministro de entrada de CA dentro de la gama MASTERDRIVES. Confirme siempre en la placa de identificación del variador instalado qué clase de voltaje (TD84 o ED84) se aplica antes de realizar el pedido, ya que instalar la variante de PEU incorrecta puede causar incompatibilidad con la unidad de control del variador.

P2: ¿Qué significa "Unidad base" para 6SE7027-2TD84-1HF3 y qué opciones se pueden agregar?

La designación Base Drive indica que esta PEU proporciona la función fundamental del inversor: control de velocidad y par del motor desde la unidad de control MASTERDRIVES. La capacidad de expansión opcional incluye: unidades de frenado para una desaceleración rápida con frenado por resistencia, tarjetas de comunicación PROFIBUS o DeviceNet, módulos de retroalimentación de codificador y tarjetas de opción tecnológica para funciones de control especializadas. Estas opciones se agregan al sistema de propulsión por separado de la PEU básica.

P3: ¿Qué códigos de falla de MASTERDRIVES indican una falla de la PEU 6SE7027-2TD84-1HF3?

Las fallas de la PEU producen códigos de alarma de la etapa de potencia: F001 (sobrecorriente), F002 (sobretensión), F006 (falla de IGBT) o F026 (falla de la unidad de puerta), que aparecen en el panel del operador del variador o en la unidad de parametrización. Estos indican una falla del hardware de energía en lugar de una unidad de control o una falla de comunicación. Confirme la categoría del código de falla antes de retirar la PEU; las fallas de la unidad de control producen diferentes patrones de alarma y se solucionan reemplazando el módulo de control en lugar de la PEU.

P4: Después de reemplazar 6SE7027-2TD84-1HF3, ¿se ven afectados los parámetros del variador?

No. Los parámetros del variador se almacenan en la unidad de control MASTERDRIVES, no en el hardware de alimentación de la PEU. Reemplazar la PEU no afecta los datos almacenados del motor, los límites de velocidad, los tiempos de rampa ni el ajuste del bucle de control. Después de colocar el reemplazo y completar la instalación física, encienda el variador y verifique que pase la autoprueba antes de habilitar el motor.

P5: ¿Qué precauciones de seguridad se aplican al reemplazar 6SE7027-2TD84-1HF3?

Aislar y bloquear el suministro de red a la unidad MASTERDRIVES. Los condensadores del bus de CC en la PEU de 72 A retienen voltaje peligroso (rango de 510 a 620 V CC) durante un período prolongado después de la desconexión de la red eléctrica. Siga el procedimiento de espera de descarga del capacitor del manual de mantenimiento de MASTERDRIVES y verifique que el voltaje del bus esté por debajo de 50 V con un voltímetro calibrado antes de acceder a la PEU. La PEU de 1,5 kg requiere un manejo cuidadoso: utilice ambas manos al retirar e instalar el módulo.
