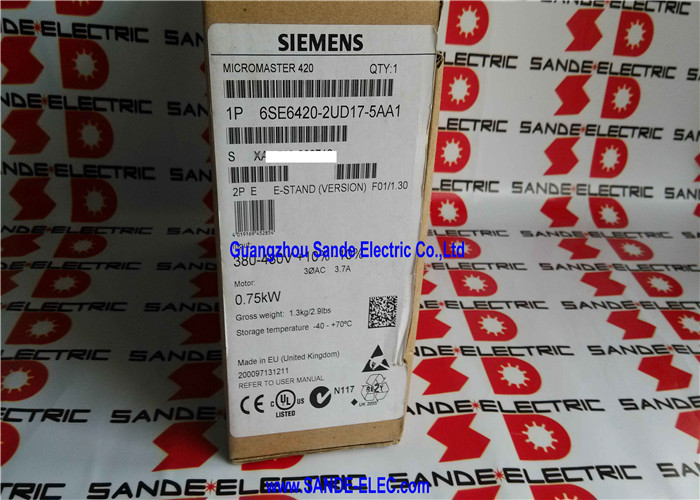

Siemens 6SE6420-2UD17-5AA1 MICROMASTER 420 Inverter Drive ¥ 0.75 kW CT / 3AC 380 ¥ 480V / 3.70A / Sin filtro
MICROMASTER 420 Unidad de velocidad variable simple y compacta para aplicaciones estándar
El 6SE6420-2UD17-5AA1 es el miembro de 0,75 kW de la gama de accionamiento MICROMASTER 420 de Siemens, un accionamiento de velocidad variable para el control de velocidad del motor CA estándar en aplicaciones industriales generales.75 kW en un suministro trifásico de 380 ⋅ 480 V, esta es la clase de potencia de entrada de la gama MM420: bombas, ventiladores, secciones transportadoras, pequeños compresores,y aplicaciones generales de accionamiento de máquinas en las que se requiere el control de velocidad pero no las funciones avanzadas de accionamiento.
La designación "sin filtro" es el punto de decisión de compra definitorio para esta variante.El filtro incorporado reduce el ruido de alta frecuencia conducido en la red de alimentación, lo que permite que la unidad cumpla con los límites de emisiones EMC para su entorno sin componentes externos adicionales.La variante sin filtro (esta unidad) es más pequeña y de menor costo, pero requiere un filtro EMC externo para cumplir con los estándares de emisiones conducidas si el sitio de instalación lo requiere.
La selección del filtro externo está determinada por la corriente nominal del accionamiento (3,70 A), las longitudes de los cables y los requisitos de la clase de emisiones del emplazamiento (categoría C2 o C3 según la norma EN 61800-3).Para instalaciones en entornos residenciales o industriales ligeros en los que se apliquen límites de emisión estrictosPara las instalaciones en entornos industriales pesados en redes privadas, la unidad puede funcionar sin un filtro externo sujeto a la evaluación de EMC del sitio.
Con una eficiencia del 96% y un factor de potencia de 0.95, el MM420 obtiene cerca de su potencia real nominal de la red sin un componente reactivo significativo, lo que reduce la demanda de energía aparente en la infraestructura de suministro.
Especificaciones clave
| Parámetro |
Valor |
| Número de la parte |
Se trata de un sistema de control de las emisiones de gases de escape. |
| Serie |
MICROMASTER 420 |
| Ingreso |
3 AC, 380 ∼ 480 V ± 10%, 47 ∼ 63 Hz |
| Corriente de entrada nominal (HO) |
3.70A |
| Potencia nominal (CT) |
0.75 kW |
| Voltado de salida |
Hasta 480 V, 3 AC |
| Factor de potencia |
0.95 |
| Eficiencia |
0.96 (96%) |
| Filtro EMC |
No incluido |
HO (sobrecarga pesada) corriente nominal
La especificación de corriente de entrada de 3,70A es la corriente nominal de sobrecarga pesada (HO).La clasificación HO de MICROMASTER 420 cubre las cargas de par constante donde la unidad puede ver corrientes de sobrecarga pico significativamente por encima de la corriente nominal continua, compresores y aplicaciones de mezcla donde las cargas de arranque o transitorias crean picos de corriente.
La clasificación HO proporciona el margen de sobrecarga para estas aplicaciones.el accionamiento puede generalmente servir una potencia nominal del motor más alta en la calificación de sobrecarga ligera (LO).
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre las variantes con filtro y sin filtro del MICROMASTER 420?
La variante de filtro incluye un filtro de entrada EMC incorporado, que suprime las emisiones de alta frecuencia conducidas generadas por la acción de conmutación del accionador de propagarse a la red de alimentación. The no-filter variant (6SE6420-2UD17-5AA1) omits this filter — the drive is more compact and costs less but requires an external EMC filter for EMC compliance in most industrial and all residential/commercial installationsLa funcionalidad del accionamiento es idéntica entre las dos variantes.
P2: ¿Qué tamaño de motor soporta el MM420 0.75kW a 380? 480V?
El 6SE6420-2UD17-5AA1 impulsa un motor de inducción trifásico estándar de 0,75 kW (1 CV) a 380 ∼480 V. La unidad está adaptada a la clase de potencia del motor ∼ la placa del motor debe mostrar 0.75 kW a 380 V o 480 V (conexión en Y)No conecte un motor significativamente más grande; la corriente nominal del accionamiento de 3,70 A establece la corriente máxima continua del motor que puede suministrar.
P3: ¿Apoya el MICROMASTER 420 la función de seguridad STO (Safe Torque Off)?
El MICROMASTER 420 básico (serie 6SE6420) no admite STO como una función de seguridad certificada, esto es una distinción clave de la serie SINAMICS G120 posterior.Para aplicaciones que requieran STO certificado u otras funciones funcionales de seguridad (SIL 2 / PLd), el SINAMICS G120 con un PM (Módulo de potencia) y CU (Unidad de control) con funciones de seguridad es la selección adecuada.
P4: ¿Qué protocolos de comunicación soporta el MICROMASTER 420?
La unidad base MM420 proporciona un puerto RS-485 en serie que admite el protocolo USS (Universal Serial Interface) para el acceso remoto de parámetros, punto de ajuste de velocidad y comandos de inicio / parada.Se puede añadir un tablero de comunicación PROFIBUS opcional para la integración de PROFIBUS DP. La unidad no admite nativamente los protocolos basados en PROFINET o Ethernet sin hardware adicional.
P5: ¿Se puede reparar el 6SE6420-2UD17-5AA1 y dónde se obtiene?
Sí, las unidades MICROMASTER 420 son reparables a través del servicio de Siemens y centros especializados en reparación de unidades.placas de conducción de puertasEl MM420 es un producto maduro con una gran base instalada.tanto las unidades nuevas como las probadas y renovadas están disponibles a través del suministro propio de Siemens y a través del mercado de repuestos MM420 establecido.. Confirme el número completo de la pieza, incluido 2UD17-5AA1, para garantizar la configuración correcta de potencia/voltaje/filtro.
