Controlador lógico programable por PLC
>
|
| Lugar de origen | Alemania |
| Nombre de la marca | SIMENS |
| Certificación | CE RoHS |
| Número de modelo | 6GK7443-1EX20-0XE0 |

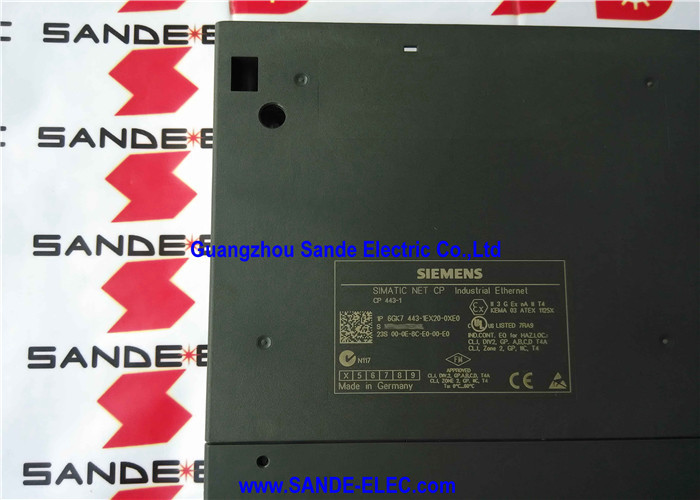

El Siemens 6GK7443-1EX20-0XE0 es el procesador de comunicaciones CP 443-1 para el SIMATIC S7-400 — el módulo de interfaz Ethernet industrial que conecta el rack del PLC S7-400 directamente a redes Ethernet de 10/100 Mbit/s, actuando simultáneamente como controlador PROFINET IO para sistemas de E/S distribuidos.
En la jerarquía de módulos S7-400, el CP 443-1 se conecta al backplane junto con los módulos de CPU y se encarga de toda la carga de comunicación de red de forma independiente de la CPU, descargando el procesamiento de protocolos Ethernet para que la CPU se mantenga enfocada en la ejecución de su programa PLC sin que la sobrecarga de comunicación degrade el rendimiento del ciclo de escaneo.
La característica de hardware más distintiva de la variante EX20 es su switch en tiempo real integrado de dos puertos, basado en el chip ERTEC 400.
Los dos puertos RJ45 no son dos conexiones de red independientes — comparten una dirección IP y forman un switch que permite al módulo participar en topologías lineales (daisy-chain) y de anillo sin un switch externo.
Esto es directamente relevante para las instalaciones PROFINET IO donde la topología lineal a través de conexiones de dispositivo a dispositivo reduce el costo del hardware y el espacio en el gabinete en comparación con las arquitecturas cableadas en estrella que requieren un switch central en cada nivel.
La topología de anillo, cuando se combina con el Protocolo de Redundancia de Medios (MRP), permite que la red se recupere automáticamente de una falla de cable o switch, manteniendo los dispositivos PROFINET IO en línea durante condiciones de falla.
Con 128 conexiones activas en modo multiprotocolo, el CP 443-1 EX20 puede mantener simultáneamente una mezcla de conexiones de intercambio de datos S7, conexiones de socket TCP/IP abiertas, enlaces de controlador PROFINET IO y sesiones SEND/RECEIVE con dispositivos compatibles con S5 — todas activas concurrentemente y todas gestionadas de forma independiente por el propio procesador del CP.
El CP se presenta a la CPU S7-400 como un módulo estándar en el rack, con el intercambio de datos manejado a través de áreas de memoria de CPU compartidas definidas en NetPro durante la configuración.
| Parámetro | Valor |
|---|---|
| Designación del producto | CP 443-1 |
| Interfaces | 2 × RJ45 (switch ERTEC 400 integrado) |
| Velocidad de transferencia | 10/100 Mbit/s (autodetención) |
| Conexiones activas máximas | 128 (multiprotocolo) |
| Protocolos | ISO, TCP/IP, UDP (con/sin RFC 1006) |
| PROFINET IO | Controlador (hasta 32 dispositivos IO con arranque priorizado) |
| Comunicación S7 | Sí (PUT/GET, enrutamiento S7) |
| Fetch/Write | Sí (compatible con S5) |
| SEND/RECEIVE | Sí (comunicación abierta) |
| Multidifusión | Sí (UDP) |
| Servicios de red | DHCP, SNMP V2, diagnóstico web |
| Seguridad | Lista de control de acceso IP |
| Configuración | STEP 7 / NetPro |
| Estado | Descontinuado |
El valor del CP 443-1 en una red de planta proviene de la amplitud de modos de comunicación que soporta simultáneamente. Cada modo sirve a un propósito de integración distinto:
Comunicación S7 (PUT/GET) es el protocolo nativo de intercambio de datos Siemens a Siemens.
Permite a las CPUs S7-400 leer y escribir datos directamente a otros controladores S7 — S7-300, S7-400 o S7-1500 a través de gateway — utilizando bloques de programa PUT y GET.
Este es el estándar para la coordinación entre PLCs en líneas de producción multicontrolador, donde un controlador necesita leer valores de proceso o escribir puntos de ajuste a otro controlador a través de la red de la planta.
Fetch/Write proporciona compatibilidad retroactiva con sistemas SIMATIC S5 heredados que utilizan el modelo de conexión S5 más antiguo.
En plantas donde coexisten sistemas S7-400 y S5 más antiguos, la capacidad Fetch/Write del CP 443-1 mantiene la comunicación con el hardware heredado sin requerir equipos de conversión de protocolo.
SEND/RECEIVE (comunicación abierta) implementa conexiones de socket TCP/IP o ISO para la comunicación con sistemas no Siemens — servidores SCADA, plataformas MES, sistemas de calidad, puntos de integración ERP y controladores de terceros que se comunican a través de Ethernet estándar.
Los bloques de función SEND y RECEIVE en el programa de la CPU S7-400 manejan el paso de datos hacia y desde el CP para estas conexiones.
Controlador PROFINET IO conecta sistemas de E/S distribuidos — ET 200S, ET 200M, ET 200SP, variadores compatibles con PROFINET e instrumentos — directamente a la CPU S7-400 a través de la red Ethernet, sin necesidad de una infraestructura de bus de campo PROFIBUS separada.
El CP 443-1 EX20 gestiona el intercambio cíclico de datos de E/S con hasta 32 dispositivos PROFINET IO que admiten arranque priorizado, y maneja toda la comunicación en tiempo real PROFINET independientemente del ciclo del programa de la CPU.
El chip ERTEC 400 dentro del CP 443-1 EX20 es el mismo silicio utilizado en los switches industriales SCALANCE X de Siemens para aplicaciones PROFINET.
Su integración en el módulo CP significa que dos puertos RJ45 en el panel frontal del módulo son puertos de switch gestionados que comparten la única dirección Ethernet del módulo — no dos interfaces de red separadas.
En una topología lineal, los dos puertos del CP se conectan al dispositivo anterior y posterior en una cadena, creando un único segmento Ethernet que atraviesa múltiples dispositivos sin requerir un switch cableado en estrella en cada nodo.
En una topología de anillo (cuando MRP está habilitado), el segundo puerto del último dispositivo se conecta al primero, formando un anillo cerrado.
El estándar MRP define cómo un dispositivo en el anillo actúa como Gestor de Anillo, monitoreando continuamente la integridad del anillo y activando un camino alternativo en menos de 200 milisegundos cuando se detecta una interrupción del anillo.
Para sistemas PROFINET IO donde mantener la continuidad de la comunicación de E/S es importante — particularmente en aplicaciones donde la pérdida de datos de sensores o actuadores durante una falla podría crear problemas de seguridad o problemas de calidad del proceso — la topología de anillo con MRP proporciona un mecanismo de redundancia rentable que utiliza solo los cables y puertos ya presentes en la instalación.
La función de lista de control de acceso IP (ACL) permite al CP 443-1 aceptar o rechazar conexiones entrantes de direcciones IP específicas o rangos de direcciones IP.
Esto proporciona un control de acceso a nivel de red que limita qué sistemas externos pueden iniciar conexiones a la CPU S7-400 a través del CP.
En un entorno de planta donde la red OT (Tecnología Operacional) se conecta a sistemas de TI corporativos o infraestructura en la nube, una ACL IP en el CP crea un perímetro definido: solo los servidores SCADA, estaciones de ingeniería y sistemas HMI con direcciones IP configuradas pueden establecer conexiones, mientras que todo el resto del tráfico de red se bloquea en el CP.
Esto no reemplaza una arquitectura de red adecuadamente diseñada con firewalls y segmentación de red, pero proporciona una capa adicional significativa de protección contra el acceso no intencionado o malicioso al PLC a través de la interfaz Ethernet.
P1: El CP 443-1 EX20 tiene dos puertos RJ45. ¿Puede conectarse a dos subredes diferentes simultáneamente?
No. Los dos puertos RJ45 son puertos del switch ERTEC 400 integrado del módulo y comparten una única dirección IP — no son dos interfaces de red independientes en subredes diferentes. Ambos puertos pertenecen al mismo segmento Ethernet.
El diseño de doble puerto admite topologías lineales y de anillo dentro de una sola red. Para la comunicación multired (conexión del S7-400 a múltiples redes independientes), se requerirían múltiples módulos CP 443-1 instalados en el mismo rack S7-400.
P2: El número máximo de conexiones activas se indica como 128. ¿Cómo se distribuye esto entre los diferentes modos de comunicación?
El límite de 128 conexiones es el total de todos los modos de protocolo activos simultáneamente.
La asignación entre comunicación S7, SEND/RECEIVE ISO-on-TCP/ISO/UDP y PROFINET IO se configura en NetPro y se consume del pool compartido. Las conexiones de dispositivos PROFINET IO consumen del mismo pool que otras conexiones.
La asignación real depende de los requisitos específicos de la aplicación — un sistema con muchos dispositivos PROFINET IO consume más conexiones del pool, dejando menos disponibles para S7 y SEND/RECEIVE simultáneamente.
El manual de operación del CP 443-1 proporciona tablas detalladas de presupuesto de conexiones para planificar la configuración máxima.
P3: ¿Se puede utilizar el CP 443-1 EX20 con CPUs redundantes S7-400H?
Sí, el EX20 se puede utilizar como módulo de reemplazo en configuraciones H-CPU, incluso con H-CPUs que ejecutan firmware V4.0 y superior.
Sin embargo, existen limitaciones: el modo SSEND/SRECV en la interfaz SEND/RECV no es compatible con H-CPUs, y PROFINET IO no es compatible con H-CPUs.
Para aplicaciones de sistemas H que requieren PROFINET IO, se debe especificar la variante CP avanzada. La comunicación S7 y el SEND/RECEIVE estándar en otros modos funcionan correctamente con H-CPUs.
P4: ¿Qué software de configuración se requiere para configurar el CP 443-1 EX20?
El CP 443-1 EX20 se configura utilizando SIMATIC STEP 7 (Classic) con la herramienta de configuración de red NetPro.
En STEP 7, el módulo CP se agrega a la configuración de hardware del S7-400, y luego se utiliza NetPro para definir las conexiones — asignaciones S7, SEND/RECEIVE, PROFINET IO y todos los parámetros de red, incluida la dirección IP, la máscara de subred, la configuración de DHCP y la lista de control de acceso IP.
TIA Portal no configura de forma nativa el CP 443-1 EX20 para S7-400; STEP 7 Classic sigue siendo la herramienta adecuada para esta generación de módulos.
P5: El 6GK7443-1EX20-0XE0 está descontinuado. ¿Cuál es el sucesor recomendado?
Siemens recomienda el CP 443-1 EX31 (6GK7443-1EX31-0XE0) como sucesor del EX20.
El EX31 conserva el mismo conjunto de características básicas y la interfaz física (doble RJ45, switch basado en ERTEC), al tiempo que agrega una placa de circuito impreso recubierta para operar en temperaturas ambiente de hasta 70 °C, más amplias que el rango de operación estándar del EX20.
El EX31 es un reemplazo directo para el EX30 y el EX20 en la mayoría de las aplicaciones.
Para nuevos proyectos S7-400, Siemens también recomienda evaluar la ruta de migración a S7-1500 con su integración PROFINET nativa, lo que elimina la necesidad de un módulo CP separado.
