Controlador lógico programable por PLC
>
|
| Lugar de origen | Alemania |
| Nombre de la marca | SIMENS |
| Certificación | CE RoHS |

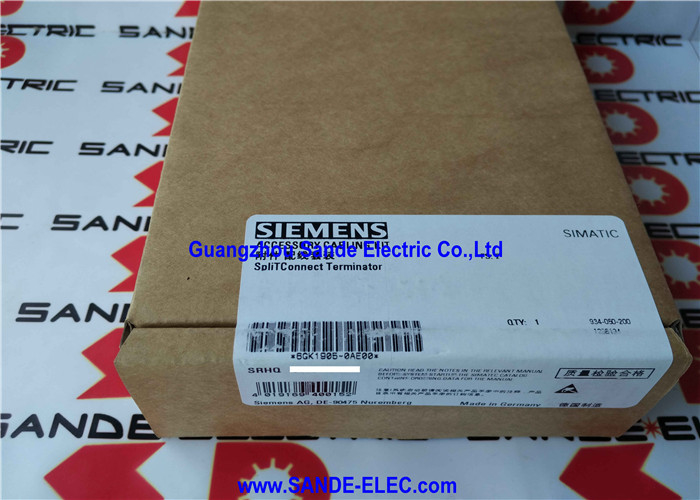

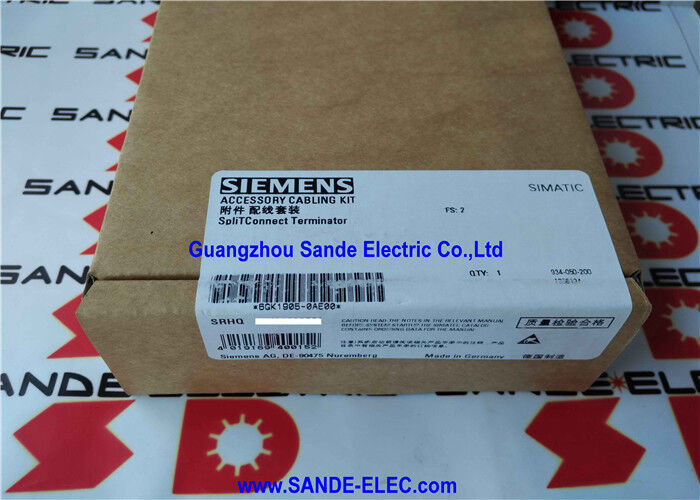

| Número de modelo | 6GK1905-0AE00 |
ElSe trata de un sistema de control de las emisiones de gases de escape.es el Terminador de conexión dividida PROFIBUS PA de área no peligrosa el componente pasivo que termina correctamente un segmento de cable PROFIBUS PA en sus extremos físicos.
En las instalaciones de bus de campo PROFIBUS PA, la terminación eléctrica adecuada en ambos extremos del cable de segmento no es opcional: es un requisito fundamental para la integridad de la señal.
Sin terminales correctamente instalados, la incompatibilidad de impedancia en los extremos del cable refleja la señal de comunicación de nuevo a lo largo del cable,Creando interferencias de la señal que pueden causar una comunicación poco confiable, fallos intermitentes y pérdida completa del contacto con los dispositivos de campo en determinadas condiciones.
El terminador absorbe la energía de la señal en el extremo del cable en lugar de reflejarla, asegurando una propagación de señal limpia a lo largo de la longitud del segmento.
PROFIBUS PA es la variante de bus de campo de la norma PROFIBUS diseñada específicamente para la instrumentación de procesos, medidores de caudal, transmisores de presión, medidores de nivel, sensores de temperatura,y instrumentos analíticos en entornos de la industria de procesos.
Funciona a una velocidad de 31,25 kbit/s a través de un cable de dos cables que simultáneamente transporta la señal de comunicación y suministra energía a los instrumentos de campo conectados.
Esta combinación de energía y comunicación en dos cables es lo que permite que PROFIBUS PA se use en áreas peligrosas (con componentes apropiados con certificación Ex),sustitución de los circuitos analógicos convencionales de 4-20mA por comunicaciones digitales, manteniendo la simplicidad de instalación de dos cables en la que confían los ingenieros de plantas de procesamiento.
El sistema SpliTConnect del que forma parte este terminador es la solución de instalación de bus de campo estructurado de Siemens para PROFIBUS PA.
En lugar de utilizar conectores convencionales de unión en T cableados in situ, los componentes SpliTConnect (TAPs, terminadores, acopladores,y inserciones de salida) se unen para formar un sistema de distribución que se puede ensamblar en el campo y que es mecánicamente robusto, confiable y fácil de reconfigurar cuando se añaden o sustituyen instrumentos.
El papel del terminador dentro de este sistema es cerrar los extremos físicos de cada tramo o segmento de cable de espolón con la red de terminación de resistor y condensador de 100Ω correcta que requiere PROFIBUS PA.
| Parámetro | Valor |
|---|---|
| Función | Terminador de segmentos de PA de PROFIBUS |
| Zona peligrosa | No adecuado (no Ex) |
| Tasa de datos | 31.25 kbit/s |
| El sistema | ProFIBUS PA SpliTConnect es el sistema de conexión de los equipos de los equipos de los equipos de los equipos de los equipos de los equipos de los equipos. |
| Contenido del envase | 5 unidades por envase |
| Ex Contraloría | Se aplicará el procedimiento siguiente: |
| País de origen | Alemania |
| RoHS | Conformidad |
| Estatus de las personas | Producto activo |
PROFIBUS PA utiliza una tecnología de transmisión basada en la norma de la capa física IEC 61158-2, una señal de modulación de corriente codificada en Manchester superpuesta a un voltaje de alimentación de corriente continua.
El cable tiene una impedancia característica definida (100Ω), y la red de terminación debe coincidir con esta impedancia en ambos extremos físicos del cable para evitar los reflejos de la señal.
Cuando un segmento de PA PROFIBUS no se termina correctamente, la forma de onda de comunicación sufre distorsión por los componentes de la señal reflejada que regresan desde el extremo subminado.
A 31,25 kbit/s se trata de una frecuencia relativamente baja, y una reflexión moderada puede no causar inmediatamente una pérdida total de comunicación. La red puede parecer funcionar pero con errores intermitentes.Algunos dispositivos en ciclo repetido fuera de línea y en línea, o valores erráticos del proceso que no se explican por la medición física.
Estos síntomas se encuentran entre los problemas de PA PROFIBUS más difíciles de diagnosticar porque pueden parecer similares a daños en el cable, ingreso de humedad o problemas con el firmware del instrumento.La terminación correcta elimina toda una clase de posibles causas de la investigación diagnóstica.
La norma IEC 61158-2 especifica que exactamente dos terminales están activos en cualquier segmento PROFIBUS PA uno en cada extremo físico del cable.o terminales de posicionamiento en lugares distintos de los extremos físicos del cable, interrumpe el equilibrio de impedancia y reintroduce los reflejos de los puntos terminales adicionales. The SpliTConnect system's physical design helps enforce correct terminator placement by integrating them into the structured cable assembly rather than leaving termination as a free-form installation task.
El 6GK1905-0AE00 es la versión de área no peligrosa (no Ex) del terminador SpliTConnect.posee las homologaciones para su uso en zonas clasificadas como zonas peligrosas (zonas Ex)El circuito de terminación funcional la red de terminación de resistencia de 100Ω y de capacidad de 1μF requerida por PROFIBUS PA es idéntica en ambas variantes.
La diferencia radica en el estado de homologación de la construcción del componente.Los componentes eléctricos situados en zonas peligrosas deben estar certificados para confirmar que no pueden encender atmósferas inflamables mediante chispas o temperaturas superficiales excesivas..
La variante Ex lleva las certificaciones correspondientes (normalmente ATEX y/o IECEx);la variante no Ex (esta parte) no lleva dicha certificación y no debe instalarse en zonas peligrosas clasificadas, independientemente de cómo esté conectada físicamente..
En una planta de procesamiento, los cables troncales de PROFIBUS PA a menudo pasan a través de múltiples zonas peligrosas.
Incluso si el acoplador DP/PA (en el inicio del tronco del segmento) se encuentra en un área segura, si el segmento se extiende a una zona de la zona 2 o zona 1,todos los componentes del cable de ese segmento, incluido el terminador en el extremo opuesto, deberán estar clasificados Ex para la zona aplicable..
El uso del terminador no Ex solo es aceptable cuando se confirme que la ubicación física del terminador se encuentra en un área no clasificada (segura).
El terminador SpliTConnect está diseñado para integrarse con los otros componentes del sistema de ensamblaje de bus de campo PROFIBUS PA SpliTConnect de Siemens:
ElTAP de conexión dividida(6GK1905-0AA00) es el nodo de conexión de tronco que permite conectar dispositivos de campo individuales al cable troncal principal PROFIBUS PA a través de la unión en T sin cortar el cable troncal.Múltiples TAP pueden ser en cascada a lo largo del tronco utilizando la conexión de desplazamiento aislante del cable del tronco.
ElSeparador de conexión(6GK1905-0AB00) conecta múltiples secciones de ensamblaje de TAP para formar estructuras de segmentos de topología estelar, un punto neutro que ramifica el segmento en múltiples grupos de espolones.
ElTerminator de conexión dividida(esta unidad) cierra ambos extremos de la estructura del cable montado, proporcionando la terminación del segmento requerido.
The physical connection mechanism throughout the SpliTConnect system uses insulation displacement technology (IDC) — the cable insulation is pierced by the connector's contacts without stripping the cable.
Esto permite una conexión rápida, constante y sin herramientas al cable PROFIBUS PA, reduciendo el tiempo de instalación y eliminando el riesgo de desmontaje incorrecto del cable, polaridad inversa,o conexiones sueltas que son fuentes comunes de fallas en el cableado convencional de bloque de terminales o de crimp.
P1: Cada paquete contiene 5 terminadores. ¿Cuántos terminadores se requieren para un segmento PROFIBUS PA?
Exactamente dos uno en cada extremo físico del cable troncal del segmento.Cada segmento de PA requiere precisamente dos terminadores activos independientemente de la longitud del segmento o el número de dispositivos de campo conectados.
Con 5 unidades por paquete, un solo paquete proporciona dos segmentos completos, con una unidad como repuesto.
Para proyectos con múltiples segmentos, planifique la cantidad de terminadores como dos por segmento más los repuestos deseados.
P2: ¿Se puede utilizar el 6GK1905-0AE00 en cualquier parte del maletero del PA PROFIBUS, o solo en los extremos físicos del cable?
El terminador solo debe instalarse en los dos extremos físicos del segmento de cable no en puntos intermedios.
La instalación de un terminador en el medio de un segmento, o en un punto de rama de unión en T, crea un desajuste de impedancia adicional que degrada la calidad de la señal en lugar de mejorarla.El TAP SpliTConnect evita físicamente la colocación intermedia incorrecta al no proporcionar un punto de conexión terminador excepto en los extremos del segmento designado.
P3: El paquete contiene 5 unidades. ¿Están disponibles paquetes parciales o se debe pedir el paquete completo?
El 6GK1905-0AE00 se ordena como un paquete completo de 5 unidades ¥ la cantidad mínima de pedido es un paquete (5 terminadores). Siemens no suministra unidades individuales como un artículo de catálogo separado.
Para los proyectos pequeños que requieren sólo dos o cuatro terminadores, las unidades restantes del paquete sirven como repuestos.
Los gerentes de proyectos experimentados suelen mantener terminadores de repuesto y otros componentes SpliTConnect como stock de sitio para la reconfiguración rápida de segmentos y la recuperación de fallos.
P4: ¿Cuáles son las diferencias visuales entre el terminador no Ex (0AE00) y el terminador Ex-rated (0AD00)?
Ambos terminales son componentes de plástico compactos similares diseñados para el sistema SpliTConnect.
La versión Ex-rated (0AD00) lleva el marcado Ex en la carcasa que identifica su norma de certificación (normalmente el marcado ATEX II 2G y el equivalente IECEx).
La versión que no es la versión EX (0AE00) no lleva dicho marcado EX.
La ausencia de marcas Ex es el identificador definitivo.El estado de no-Ex del propio marcado de la carcasa del componente en lugar de basarse únicamente en el número de pieza impreso en una orden de trabajo, ya que pueden ocurrir errores de transcripción.
P5: ¿Se puede utilizar el terminador no Ex SpliTConnect en segmentos PROFIBUS PA intrínsecamente seguros si el terminador se encuentra en un área segura?
Si el terminador está ubicado físicamente en un área segura (no clasificada) confirmada y la seguridad intrínseca del segmento se mantiene mediante la limitación de la corriente del acoplador DP/PA en el límite del segmento,La ubicación del terminador en relación con el límite de la zona segura/peligrosa es lo que determina la clasificación Ex apropiada., no el estado intrínsecamente seguro del segmento.
La protección de la seguridad intrínseca se aplica a la energía disponible en la parte del segmento de la zona peligrosa. No cambia el requisito de clasificación de los componentes instalados en zonas seguras..
Si el terminador está en el área segura, la versión no Ex es apropiada.
