Controlador lógico programable por PLC
>
|
| Lugar de origen | Alemania |
| Nombre de la marca | SIMENS |
| Certificación | CE RoHS |
| Número de modelo | 6FC5312-0DA01-0AA0 |

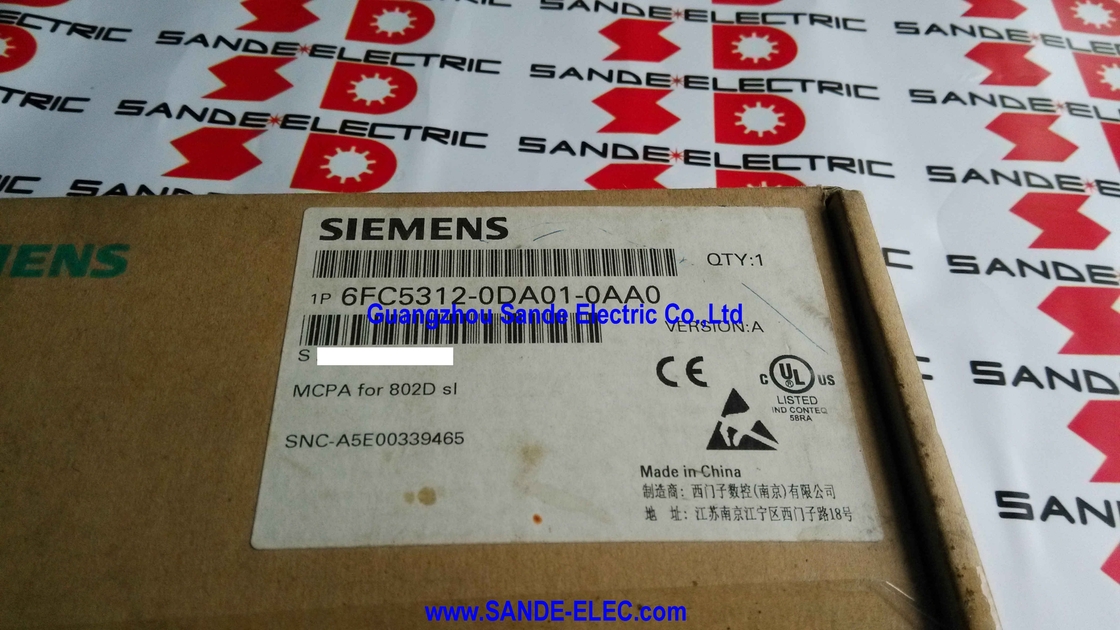

El Siemens 6FC5312-0DA01-0AA0 es el MCPA — un módulo compacto pero funcionalmente importante en el sistema CNC SINUMERIK 802D sl.
La designación MCPA captura ambas funciones en un solo nombre: Interfaz del Panel de Control de la Máquina (la conexión MCP a través de cable plano) y Salida Analógica (la referencia del husillo de ±10V).
Estas dos funciones comparten un módulo físico porque aparecen juntas en el mismo escenario de instalación CNC: el Panel de Control de la Máquina 802D sl se monta directamente adyacente a la unidad de visualización, conectado a través de este módulo de interfaz, y la misma instalación típicamente utiliza un variador de husillo analógico que requiere la salida de comando de ±10V que el MCPA proporciona simultáneamente.
El SINUMERIK 802D sl es el control CNC de gama de entrada a media de Siemens para máquinas de fresado y torneado, posicionado para proporcionar capacidad CNC completa a niveles de hardware rentables.
En muchas máquinas herramienta equipadas con el 802D sl, el variador del husillo es un variador de frecuencia variable (VFD) analógico o un servovariador analógico — una tecnología madura que toma un voltaje entre -10V y +10V como referencia de velocidad.
La salida analógica del MCPA entrega esta referencia de ±10V directamente desde el CNC 802D sl, traduciendo la velocidad del husillo programada (comando S en el programa NC) a un voltaje analógico que el variador del husillo ejecuta.
Sin el MCPA, dos funciones no están disponibles simultáneamente: el husillo analógico no puede ser comandado desde el CNC, y el MCP 802D sl (el panel del operador de la máquina con botones de ejes manuales, control de override del husillo y override de avance) no puede conectarse a través de su ruta dedicada de cable plano.
Por lo tanto, el MCPA es un componente necesario en cualquier instalación 802D sl que utilice un husillo analógico y el MCP estándar.
| Parámetro | Valor |
|---|---|
| Salida Analógica | 1 × ±10V (referencia del husillo) |
| Interfaz MCP | Cable plano a 6FC5303-0AF30-1AA0 |
| Interfaz PCU | Conector X110 |
| Peso | 0.30 kg |
| Origen | China |
| CNC Compatible | SINUMERIK 802D sl |
| MCP Compatible | 6FC5303-0AF30-1AA0 |
| Estado | Repuesto |
La señal de ±10V es el lenguaje analógico universal entre un control CNC y un variador de husillo analógico. Cuando el operador de la máquina o el programa NC comandan una velocidad de husillo — digamos, 3000 RPM para una operación de fresado — el CNC 802D sl calcula el voltaje de salida apropiado basándose en la velocidad máxima configurada del husillo, lo escala proporcionalmente y emite ese voltaje desde el terminal de salida analógica del MCPA.
Si la velocidad máxima configurada es 6000 RPM y la velocidad comandada es 3000 RPM, la salida es +5V. La dirección de rotación del husillo (M03 para adelante, M04 para atrás en G-code estándar) se representa por la polaridad: voltajes positivos para una dirección, negativos para la otra.
El variador del husillo — que podría ser un Siemens MICROMASTER, un Siemens G120, o un VFD de terceros — recibe este voltaje en su terminal de entrada analógica, lo convierte a un comando de frecuencia o torque para su motor, y ejecuta el husillo a la velocidad comandada.
Todo el control de bucle cerrado de la velocidad del husillo reside en el variador y el motor; el papel del CNC es simplemente proporcionar el punto de ajuste de voltaje.
Esta interfaz analógica de husillo se ha utilizado en sistemas CNC de máquinas herramienta durante décadas y sigue siendo completamente práctica para centros de mecanizado donde la velocidad del husillo no necesita cambiar docenas de veces por segundo o requerir regulación de velocidad en bucle cerrado desde el CNC.
Para la regulación de la velocidad del husillo dentro del bucle de control del CNC, una interfaz de variador digital (como PROFIBUS o DRIVE-CLiQ) proporciona un mayor rendimiento, pero el enfoque analógico de ±10V es rentable y confiable para la mayoría de las aplicaciones de husillos de máquinas herramienta de propósito general.
El Panel de Control de la Máquina (MCP) SINUMERIK 802D sl es la fila de botones, interruptores y controles de override que utiliza el operador de la máquina durante el mecanizado — inicio y parada del husillo, retención de avance, inicio de ciclo, teclas de desplazamiento de ejes y diales de override. En la arquitectura 802D sl, el MCP (6FC5303-0AF30-1AA0) se instala verticalmente adyacente a la unidad de visualización, y se conecta al módulo MCPA a través de un cable plano incluido con el MCP.
Este cable plano transporta las señales de todos los botones y controles del MCP al módulo MCPA, que a su vez se conecta a la interfaz X110 de la PCU del 802D sl.
La PCU lee las entradas del panel del operador a través de esta conexión y las integra en la lógica operativa de la máquina — interpretando el botón de inicio de ciclo como un comando de ejecución de programa, el dial de override de avance como un modificador de velocidad de eje en tiempo real, y las teclas de desplazamiento como comandos de movimiento manual.
El diseño mecánico del MCPA asegura que la conexión del cable plano esté protegida y que el módulo se instale de forma segura en la arquitectura del sistema 802D sl.
El módulo se conecta a la PCU en la posición X110, estableciendo tanto el circuito de salida analógica como la ruta de datos del MCP a través de una única y compacta placa de interfaz.
En una instalación completa SINUMERIK 802D sl, el módulo MCPA ocupa una posición definida en la arquitectura del sistema. La PCU (Unidad de Procesamiento de Panel) 802D sl es la unidad central de hardware CNC que contiene el procesador NC, el PLC y todas las interfaces.
El MCPA se conecta a la interfaz X110 de la PCU. El MCP se conecta al MCPA mediante cable plano. El variador de husillo analógico se conecta al terminal de salida analógica del MCPA (±10V, típicamente a través de un cable apantallado a la entrada analógica del variador).
La configuración de parámetros del 802D sl define la relación entre las velocidades programadas del husillo y el voltaje de salida analógica del MCPA — la velocidad máxima del husillo correspondiente a ±10V a escala completa, la velocidad mínima y la polaridad del voltaje para cada dirección del husillo.
Estos parámetros se configuran durante la puesta en marcha de la máquina y se registran en la copia de seguridad de datos de la máquina.
P1: ¿Se puede usar el MCPA con cualquier variador de husillo analógico, o solo con variadores Siemens?
La salida analógica de ±10V del MCPA es una interfaz estándar de la industria aceptada por prácticamente todos los variadores de frecuencia variable y servovariadores analógicos de cualquier fabricante.
Siemens MICROMASTER, Siemens G120, ABB serie ACS, Yaskawa V1000 y J1000, Mitsubishi serie FR-A, y la mayoría de las otras marcas principales de VFD aceptan una referencia de velocidad analógica de ±10V en sus terminales AI (entrada analógica).
El MCPA no realiza ningún protocolo específico del variador — emite un simple voltaje analógico. La sensibilidad y la impedancia de entrada analógica del variador deben verificarse con la especificación de salida del MCPA durante el diseño de la máquina.
P2: ¿Qué sucede si el módulo MCPA falla en una máquina en funcionamiento?
La falla del MCPA típicamente produce dos efectos simultáneos: el variador de husillo analógico pierde su comando de velocidad (el voltaje de salida cae a cero o se vuelve indefinido, lo que la mayoría de los VFD responden deteniéndose o fallando), y las entradas de botones y override del MCP dejan de ser funcionales (el CNC no puede leer las entradas del panel del operador).
El 802D sl generará mensajes de falla correspondientes — falla del variador de husillo desde el lado del variador, y potencialmente errores de comunicación del MCP desde el lado del control. La operación de la máquina se detiene. El reemplazo con un módulo MCPA nuevo o reacondicionado y la restauración desde la copia de seguridad de datos de la máquina restauran la función normal.
P3: ¿Es el módulo MCPA programable por el usuario, o funciona automáticamente desde la salida de comando del husillo del CNC?
El MCPA en sí mismo no contiene lógica programable por el usuario — es un módulo de interfaz de hardware que convierte la salida digital de velocidad del husillo de la PCU 802D sl a un voltaje analógico y enruta las señales del MCP.
Todos los cálculos de velocidad del husillo y la lógica de control residen en el procesador NC del CNC 802D sl y se configuran a través de parámetros de datos de máquina durante la puesta en marcha.
El MCPA simplemente ejecuta la salida de voltaje que el CNC comanda.
No se requiere ni es posible ninguna actualización de firmware o programación del propio módulo MCPA.
P4: ¿Puede el 802D sl operar con un variador de husillo PROFIBUS o digital sin usar el MCPA?
Si la máquina utiliza un variador de husillo digital conectado al 802D sl a través de PROFIBUS (en lugar de ±10V analógico), el comando de velocidad del husillo viaja a través del bus de campo PROFIBUS y no se necesita una salida analógica de ±10V.
Sin embargo, si todavía se utiliza el MCP 802D sl (6FC5303-0AF30-1AA0), el MCPA aún puede ser necesario para la interfaz de cable plano del MCP, incluso si la salida analógica del husillo no se utiliza.
La arquitectura del sistema depende de si se necesita tanto la conexión MCP como la salida analógica — esto se define durante el diseño y la puesta en marcha de la máquina.
P5: El MCPA figura como repuesto. ¿Significa esto que no estaba disponible como producto nuevo?
La designación "repuesto" en la descripción del producto de Siemens refleja que el MCPA no es un artículo comprable independiente para la construcción de máquinas nuevas en el sentido típico — las máquinas con sistemas CNC 802D sl se entregan con el MCPA ya instalado.
La lista de repuestos hace que el MCPA esté disponible para su reemplazo en caso de falla en instalaciones 802D sl existentes.
Siemens mantiene la disponibilidad de repuestos para sus sistemas CNC durante un período definido después del fin de la venta activa de productos, asegurando que los propietarios de máquinas puedan obtener componentes de reemplazo para el mantenimiento durante la vida útil de la máquina.
