Control numérico por ordenador 6FC5210-0DF00-1AA1 6FC5 210-0DF00-1AA1 6FC521O-ODFOO-1AA1

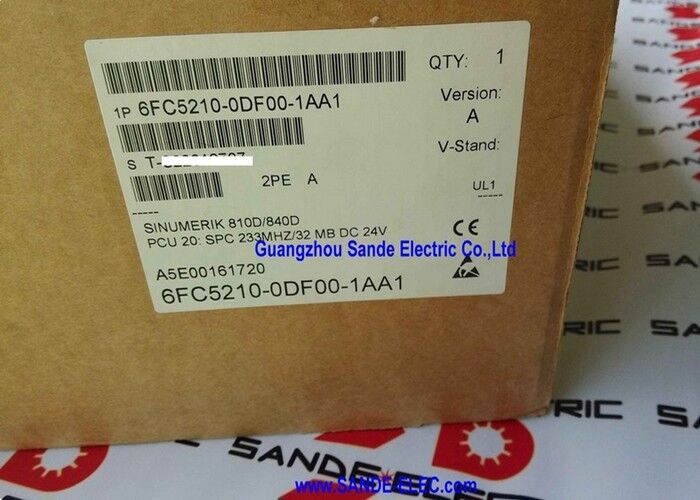

6FC5210-0DF00-1AA1 | Unidad de control de panel SINUMERIK PCU 20 — 233MHz / 32MB DRAM / 16MB Flash / 24VDC / SINUMERIK 810D / 840D CNC

PCU 20: la unidad informática HMI dentro de SINUMERIK 810D/840D

SINUMERIK 810D y 840D son sistemas CNC de alto rendimiento ampliamente utilizados en centros de mecanizado, centros de torneado, rectificadoras y líneas de transferencia. Dentro de estos sistemas, la PCU 20 (Unidad de control de panel) 6FC5210-0DF00-1AA1 proporciona la capa informática del panel del operador: ejecuta el software SINUMERIK HMI, administra la interfaz del operador y se comunica con la NCU (Unidad de control numérico) a través del backplane interno de SINUMERIK.

La PCU es una unidad físicamente distinta de la NCU. La NCU maneja cálculos CNC en tiempo real: interpolación de ejes, ejecución de PLC y servocomunicación. La PCU 20 maneja todo lo que el operador de la máquina ve e interactúa: pantallas de datos de herramientas, edición de programas, pantallas de estado e entrada manual de datos. Esta separación funcional significa que el entorno informático HMI se puede reemplazar o actualizar independientemente del propio controlador CNC.

El 6FC5210-0DF00-1AA1 es la variante de procesador de 233 MHz de la PCU 20, equipado con 32 MB de DRAM y 16 MB de memoria flash: la configuración utilizada en instalaciones de máquinas herramienta 810D y 840D de generación media que requieren operación SINUMERIK HMI en el panel del operador.

Especificaciones clave

32 MB de DRAM + 16 MB de Flash: recursos informáticos para la capa HMI

La DRAM de 32 MB de la PCU 20 proporciona la memoria de trabajo en tiempo de ejecución para la aplicación HMI: listas de programas activos, tablas de herramientas y parámetros guardadas en la RAM para una visualización rápida y ejecución del software HMI. La memoria flash de 16 MB almacena el software operativo: la imagen de la aplicación SINUMERIK HMI, archivos de configuración específicos de la máquina y datos retenidos que deben sobrevivir a los ciclos de energía sin respaldo de batería.

El procesador de 233MHz es suficiente para las tareas de visualización SINUMERIK HMI para las que fue diseñada esta unidad. Los operadores de máquinas herramienta interactúan con la PCU 20 a través del panel del operador SINUMERIK, que se conecta a la interfaz de pantalla y teclado de la PCU: la PCU procesa todos los eventos de entrada y actualiza la pantalla sin depender del procesamiento CNC en tiempo real de la NCU.

Escenarios de aplicación

Centro de mecanizado SINUMERIK 840D — Reemplazo de PCU:Un centro de mecanizado que ejecuta un sistema CNC SINUMERIK 840D desarrolla una falla de la PCU: la pantalla HMI falla, el panel del operador no responde o la PCU no arranca. Al reemplazar el 6FC5210-0DF00-1AA1 se restaura la funcionalidad del panel del operador. La NCU continúa manteniendo la configuración de la máquina; la PCU de reemplazo está configurada para volver a conectarse a la NCU sin pérdida de datos del eje de la máquina.

Restauración HMI del centro de torneado SINUMERIK 810D:Un centro de torneado con control SINUMERIK 810D pierde la capacidad de HMI debido a una falla de la PCU. El 6FC5210-0DF00-1AA1 es un reemplazo directo de la misma variante de PCU 20, que restaura la pantalla del operador, la capacidad de edición de programas y la retroalimentación del estado de la máquina sin necesidad de reemplazar la NCU.

Ruta de actualización del panel:Los operadores de máquinas informan una respuesta lenta de la HMI en una instalación 810D antigua. La actualización de la PCU 20 de una variante más lenta al 6FC5210-0DF00-1AA1 de 233MHz mejora la actualización de la pantalla y la respuesta de entrada de parámetros sin modificar el CNC o la configuración del eje de la máquina.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre la PCU 20 y la PCU 50 en el sistema SINUMERIK 810D/840D?

Ambas son unidades de control de panel para SINUMERIK 810D/840D, pero la PCU 50 es una unidad de mayor especificación con significativamente más potencia informática, mayor RAM y una unidad de disco duro o una opción de almacenamiento CompactFlash en comparación con el almacenamiento basado en flash de la PCU 20. La PCU 50 (6FC5210-0DF01-0AA0 y similares) admite funciones HMI más avanzadas y una mayor capacidad de datos. La PCU 20 (6FC5210-0DF00-1AA1) es la variante compacta basada en flash adecuada para los requisitos HMI de centros de mecanizado estándar sin las demandas de mayor capacidad que justifican una PCU 50.

P2: ¿Se puede utilizar el 6FC5210-0DF00-1AA1 con los sistemas SINUMERIK 810D y 840D?

Sí. La PCU 20 es compatible con los sistemas CNC SINUMERIK 810D y 840D. El hardware de la NCU difiere entre 810D y 840D (diferentes módulos de NCU), pero la PCU 20 se conecta a ambos a través de la misma interfaz. La configuración del software HMI en la PCU 20 está configurada para que coincida con el tipo de NCU conectado y la configuración de la máquina.

P3: ¿El programa de la máquina herramienta y los datos de parámetros se almacenan en la PCU 20?

Los datos del programa de pieza y los parámetros del CNC se distribuyen entre la PCU y la NCU. Los parámetros activos del CNC y la configuración de los ejes residen en la NCU. Los datos a nivel de HMI (listas de programas, tablas de datos de herramientas que se muestran a través del panel del operador y configuración de HMI) son administrados por la PCU. Al sustituir una PCU 20, los parámetros de los ejes de la máquina en la NCU no se ven afectados; solo es necesario restaurar la configuración específica de HMI en la PCU desde la copia de seguridad.

P4: ¿Qué tipo de panel de operador se conecta al 6FC5210-0DF00-1AA1?

La PCU 20 se conecta a las unidades frontales del panel de operador SINUMERIK 810D/840D, específicamente a los OP 010, OP 012, OP 015 o variantes de panel de operador equivalentes que fueron contemporáneas a la generación PCU 20. La conexión transporta la señal de la pantalla, la interfaz del teclado y la comunicación USB o MPI entre la PCU y el panel del operador. El tipo de conector físico y la especificación del cable se definen en la documentación del hardware SINUMERIK 810D/840D para el panel del operador específico instalado en la máquina.

P5: ¿Qué software se necesita para configurar o restaurar la PCU 20 después del reemplazo?

Después de sustituir la PCU, es necesario cargar el software SINUMERIK HMI y la configuración específica de la máquina en la nueva PCU. El procedimiento de restauración utiliza una copia de seguridad del software del sistema SINUMERIK, generalmente creada durante la puesta en marcha de la máquina y almacenada en el puerto USB del panel del operador o en una PC usando las herramientas de software del sistema SINUMERIK. El procedimiento específico está documentado en el manual de puesta en marcha de SINUMERIK 810D/840D. Usar una copia de seguridad verificada de la máquina original es la ruta de restauración más confiable.
