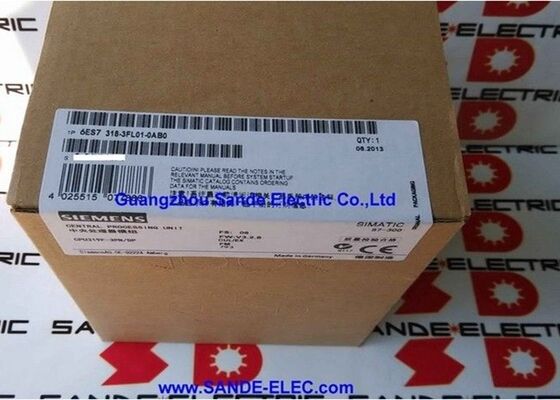

Siemens 6ES7318-3FL01-0AB0∙ SIMATIC S7-300 CPU 319F-3 PN/DP ∙ 2.5MB / MPI/DP + DP + PROFINET / A prueba de fallos / Isócrono / Se requiere tarjeta de memoria micro

El techo de la gama de CPU S7-300 y por qué la "F" importa

La CPU 319F-3 PN/DP se encuentra en la parte superior de la familia de CPU SIMATIC S7-300.5 MB de memoria de trabajo el más grande de la gama con tres interfaces de comunicación independientes que cubren MPI/DP, PROFIBUS DP maestro/esclavo, y PROFINET integrado en un único módulo de CPU.

La "F" es la característica que lo distingue de la CPU estándar 319-3 PN/DP.Designa una CPU a prueba de fallos uno certificado para ejecutar programas de seguridad escritos con STEP 7 Safety Advanced y F-FB junto con el programa de usuario estándarLa CPU 319F-3 PN/DP puede implementar funciones de seguridad instrumentada hasta SIL 3 (CEI 61508) y PL e (ISO 13849) en combinación con los periféricos PROFIsafe F en sus interfaces PROFIBUS DP o PROFINET.

For machine and process applications where functional safety is part of the original design — not added with hardwired safety relays after the fact — the F-CPU is the controller that handles both the standard machine logic and the certified safety logic from the same module.

Especificaciones clave

Tres interfaces canales de comunicación independientes

La configuración de tres interfaces no es redundante para la misma red ¢ cada una sirve a un propósito de comunicación diferente:

MPI/DP (1a interfaz):Programación de acceso a terminales, conexiones HMI a través de MPI o operación maestro/esclavo de PROFIBUS DP.En las instalaciones en las que la CPU 319F-3 se conecta simultáneamente a un panel de operador (mediante MPI) y a una red de dispositivos de campo PROFIBUS DP, ambas conexiones utilizan esta única interfaz.

Profibus DP (2a interfaz):Una segunda red independiente PROFIBUS DP, separando grupos de dispositivos de campo a través de dos redes DP,Las unidades de un segmento y las estaciones de E/S de otro ¢ mantienen a diferencia de los perfiles de tráfico fuera del mismo bus y simplifican el aislamiento de fallas.

Profinet (tercera interfaz):PROFINET IO basado en Ethernet, comunicación S7 a través de Ethernet y conexiones SCADA/HMI a través de Ethernet.El puerto PROFINET integrado elimina la necesidad de un módulo de procesador de comunicación CP 343-1 separado en el bastidor, ahorrando espacio y reduciendo la complejidad del sistema.

Modo isócrono ️ Tiempo de precisión para aplicaciones de movimiento

El modo isócrono en la CPU 319F-3 PN/DP sincroniza el ciclo de escaneo del PLC con el ciclo del bus PROFIBUS DP o PROFINET en una relación de bloqueo de fase.Los datos de entrada se obtienen en una fase del ciclo de bus definida con precisión.Para el control de movimiento de alta velocidad, las aplicaciones coordinadas de varios ejes,y medición de precisión cuando los datos deben adquirirse en una fase del ciclo de la máquina reproducible, este tiempo determinista elimina la adquisición de datos de latencia variable de la operación asíncrona estándar.

Preguntas frecuentes

P1: ¿Qué significa la designación "F" para la CPU 319F-3 y cómo difiere de la CPU estándar 319-3?

La "F" identifica una CPU a prueba de fallos capaz de ejecutar programas de seguridad utilizando STEP 7 Safety Advanced y Siemens F-FB.El programa de seguridad se ejecuta en un entorno de ejecución F protegido junto con el programa de usuario estándarLa CPU estándar 319-3 ejecuta sólo programas estándar – no puede ejecutar la lógica de seguridad certificada.Si la aplicación instalada incluye un programa de seguridad, la CPU 319F-3 es la sustitución requerida; la variante no F no puede sustituir.

P2: ¿El PROFINET integrado sustituye la necesidad de un CP 343-1 en el bastidor?

Sí, la interfaz PROFINET integrada de la CPU 319F-3 PN/DP cubre el funcionamiento del controlador PROFINET IO, la comunicación S7 a través de Ethernet,y conexiones HMI a través de Ethernet, las mismas funciones que proporcionaría un CP 343-1No se requiere un CP 343-1 adicional para las necesidades de comunicación PROFINET estándar de una instalación de CPU 319F-3.Esto libera una ranura de rack en comparación con la CPU 319-3 (sin PROFINET incorporado) + CP 343-1 combinación.

P3: ¿Qué capacidad de tarjeta de memoria Micro se requiere?

La capacidad depende del tamaño del programa. Las tarjetas de memoria Micro de Siemens para S7-300 están disponibles en 64KB, 128KB, 512KB, 2MB y 4MB de capacidad.5 MB de memoria de trabajo y un programa de seguridad completo junto con el programa estándar, un MMC de 4 MB es la especificación adecuada en la mayoría de las configuraciones. Confirme la capacidad requerida de la copia de seguridad del proyecto STEP 7 del sistema instalado antes de obtener la tarjeta.

P4: ¿Se puede utilizar el modo isócrono tanto en PROFIBUS DP como en PROFINET al mismo tiempo?

El reloj de modo isócrono se deriva de la interfaz de sincronización seleccionada ¢ PROFIBUS DP o PROFINET. Ambas interfaces no pueden ser maestros isócronos simultáneamente en la configuración estándar;una interfaz proporciona la fuente de reloj para el ciclo sincronizadoEl marco de bloques de organización estándar OB61 en STEP 7 gestiona la ejecución de escaneo isócrono en relación con el ciclo de la interfaz seleccionada.

P5: ¿De dónde proviene el 6ES7318-3FL01-0AB0?

Como pieza de repuesto de Siemens, a través de los canales de servicio de Siemens (Siemens Industry Mall,Los centros de servicio) y el mercado de repuestos de las CPU S7-300 establecidos ¥ distribuidores de piezas de repuesto de automatización industrial y proveedores de excedentes probados. La designación de CPU 319F (protegida contra fallos) es una clase de certificación específica; confirme la designación F en la etiqueta de la unidad instalada antes de aceptar un reemplazo.Una CPU estándar 319-3 no puede sustituir en una aplicación de seguridad.
