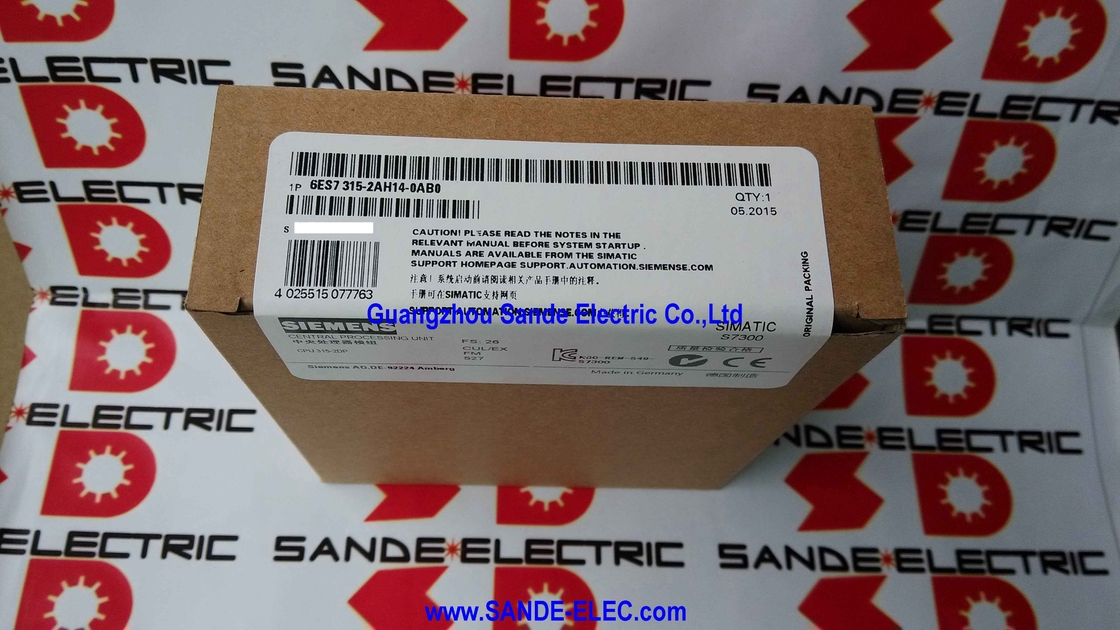

El procesador con interfaz MPI 6ES7315-2AH14-0AB0 6ES7 315-2AH14-0AB0 6ES7315-2AH14-OABO

Siemens 6ES7315-2AH14-0AB0 | SIMATIC S7-300 CPU 315-2 DP — 256KB / MPI + PROFIBUS DP Maestro/Dispositivo / Modo isócrono / FW V3.3 / Repuesto

Dónde se ubica la CPU 315-2 DP: entre el estándar y el de gama alta

La CPU 315-2 DP ocupa la productiva gama media-alta de la familia de CPU S7-300. Con 256 KB, ofrece el doble de memoria de trabajo que la CPU 314 (96 KB), y admite programas más complejos con estructuras de datos más grandes, manejo de alarmas más extenso y múltiples bloques de funciones de máquina, todo dentro de la misma arquitectura de bastidor S7-300. No es una CPU multiinterfaz de gama alta (sería la CPU 317 o 319), pero para la mayoría de aplicaciones de control de procesos y máquinas industriales que necesitan comunicación de dispositivos de campo PROFIBUS DP, es la opción del tamaño adecuado.

La característica distintiva es la segunda interfaz: un puerto maestro/de dispositivo PROFIBUS DP integrado. Como maestro DP, la CPU 315-2 DP gestiona directamente desde la CPU estaciones PROFIBUS IO (ET 200M, ET 200S, accionamientos, transmisores) sin necesidad de un módulo de comunicación CP 342-5 independiente. El modo isócrono en la interfaz DP sincroniza el ciclo de escaneo del PLC con el ciclo del bus PROFIBUS DP, lo que permite la adquisición de datos deterministas para control de movimiento coordinado y aplicaciones de medición de alta velocidad.

Especificaciones clave

Escenarios de aplicación

Control de máquinas herramienta y células de producción:La memoria de 256 KB maneja secuenciaciones complejas con múltiples ejes, bases de datos de administración de herramientas y lógica de recetas basada en PLC. El maestro PROFIBUS DP se conecta directamente a estaciones de E/S remotas y controladores de accionamiento sin consumir una ranura de bastidor en un módulo CP.

E/S distribuidas a través de PROFIBUS:Las estaciones remotas ET 200M y ET 200S situadas en secciones de máquina se conectan al puerto DP de la CPU 315-2 DP. El cableado de campo permanece local en cada sección de la máquina; sólo el cable PROFIBUS vuelve al bastidor de la CPU.

Movimiento coordinado con modo isócrono:Para aplicaciones donde los datos de los sensores deben adquirirse en una fase definida con precisión del ciclo de la máquina (medición de la fuerza de la prensa, sincronización del transportador, retroalimentación de posicionamiento), la operación DP isócrona bloquea la adquisición de datos en el ciclo del bus.

Repuesto de mantenimiento para sistemas S7-300 instalados:Muchas instalaciones del S7-300 basadas en la CPU 315-2 DP siguen en producción activa. El reemplazo conserva la misma clase de memoria de 256 KB, interfaz DP y estructura de tarjeta de memoria micro para mantener el sistema original sin modificar el programa STEP 7.

Preguntas frecuentes

Pregunta 1: ¿Cuál es la diferencia entre la CPU 315-2 DP y la CPU 315-2 PN/DP?

La CPU 315-2 DP sólo ofrece MPI y PROFIBUS DP, no PROFINET integrado. La CPU 315-2 PN/DP añade, además de MPI y DP, una interfaz PROFINET integrada como tercer puerto. Para sistemas que se comunican exclusivamente a través de PROFIBUS DP y MPI, el 315-2 DP es la opción adecuada. Para sistemas que requieren tanto PROFIBUS DP como Ethernet/PROFINET desde la CPU, especifique el 315-2 PN/DP.

P2: ¿Se puede reutilizar la tarjeta de micromemoria de la CPU fallida en el reemplazo?

Sí, transferir la MMC es el método estándar de recuperación del programa. Retire la MMC de la CPU fallida e instálela en la unidad de reemplazo. La CPU carga el programa desde la MMC durante el arranque sin conexión STEP 7. Si la MMC está dañada o falta, el programa debe descargarse a través de MPI desde un archivo STEP 7 V5.x.

Pregunta 3: ¿Se utiliza STEP 7 Classic o TIA Portal para la CPU 315-2 DP?

STEP 7 Clásico V5.x (STEP 7 Profesional). TIA Portal no soporta la programación con la CPU 315-2 DP del S7-300. TIA Portal soporta las familias S7-1500 y S7-1200; Los sistemas S7-300 requieren el entorno clásico STEP 7.

P4: ¿Qué proporciona el modo isócrono en la interfaz PROFIBUS DP?

El modo isócrono bloquea el ciclo de exploración de la CPU con el ciclo del bus PROFIBUS DP en una relación de bloqueo de fase. Los datos de entrada se capturan en una fase definida y reproducible del ciclo del autobús; las actualizaciones de salida ocurren en otra fase definida. Para el control de movimiento y la medición de alta velocidad donde es importante el momento de la adquisición de datos en relación con el ciclo de la máquina, este determinismo elimina la fluctuación de fase variable de escaneo a bus del funcionamiento asíncrono.

P5: ¿De dónde se obtiene el 6ES7315-2AH14-0AB0?

A través del mercado de repuestos S7-300 establecido: canales de servicio de Siemens (mientras haya existencias disponibles), distribuidores de repuestos para automatización industrial y proveedores excedentes probados. La CPU 315-2 DP es una de las CPU S7-300 más utilizadas a nivel mundial; La disponibilidad en el mercado de accesorios es consistentemente buena. Confirme la revisión del hardware AH14 en la etiqueta de la unidad instalada y verifique el requisito de MMC antes de realizar el pedido.
